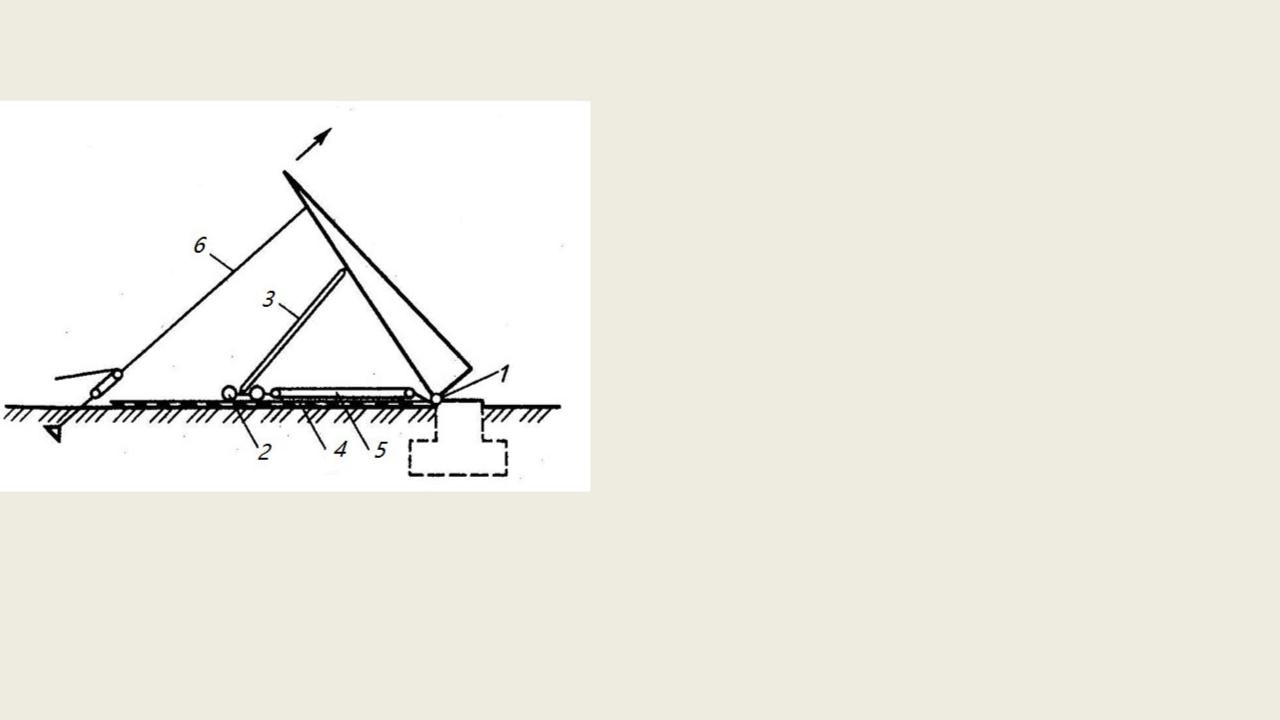

«Выжимание» сооружения портальным подъемником
Перемещение нижней опорной части портального подъемника (3) вдоль оси поднимаемого сооружения к фундаменту по рельсовому пути (4), выжимание сооружения верхней частью подъемника.
1 – поворотный шарнир; 2 - тележка для перемещения опорной части подъемника; 3 - портальный подъемник;
4 - рельсовый путь для перемещения тележки; 5 - тяговый трос для перемещения тележки; 6 – тормозной трос

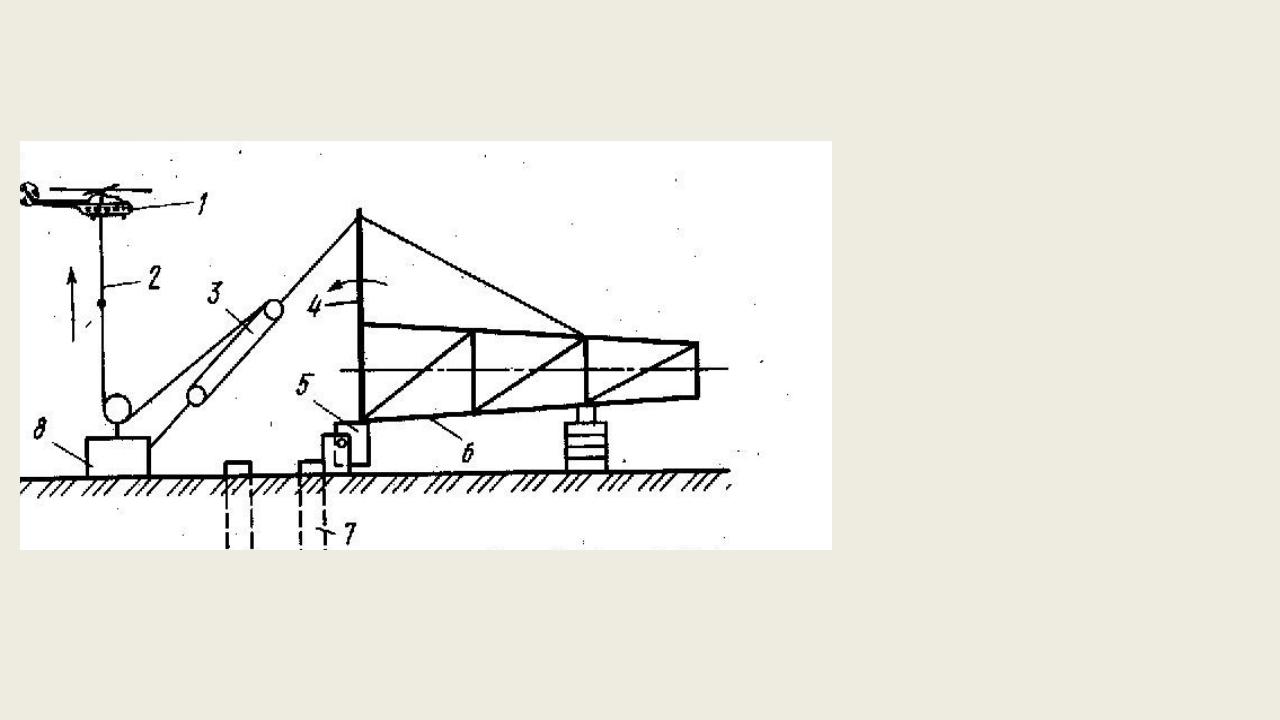

Монтаж сооружения «падающей стрелой» и вертолетом
1 – вертолет; 2 – внешняя подвеска вертолета; 3 – тяговый трос; 4 – «падающая стрела»; 5 – поворотный шарнир; 6 – сооружение; 7 – фундамент сооружения

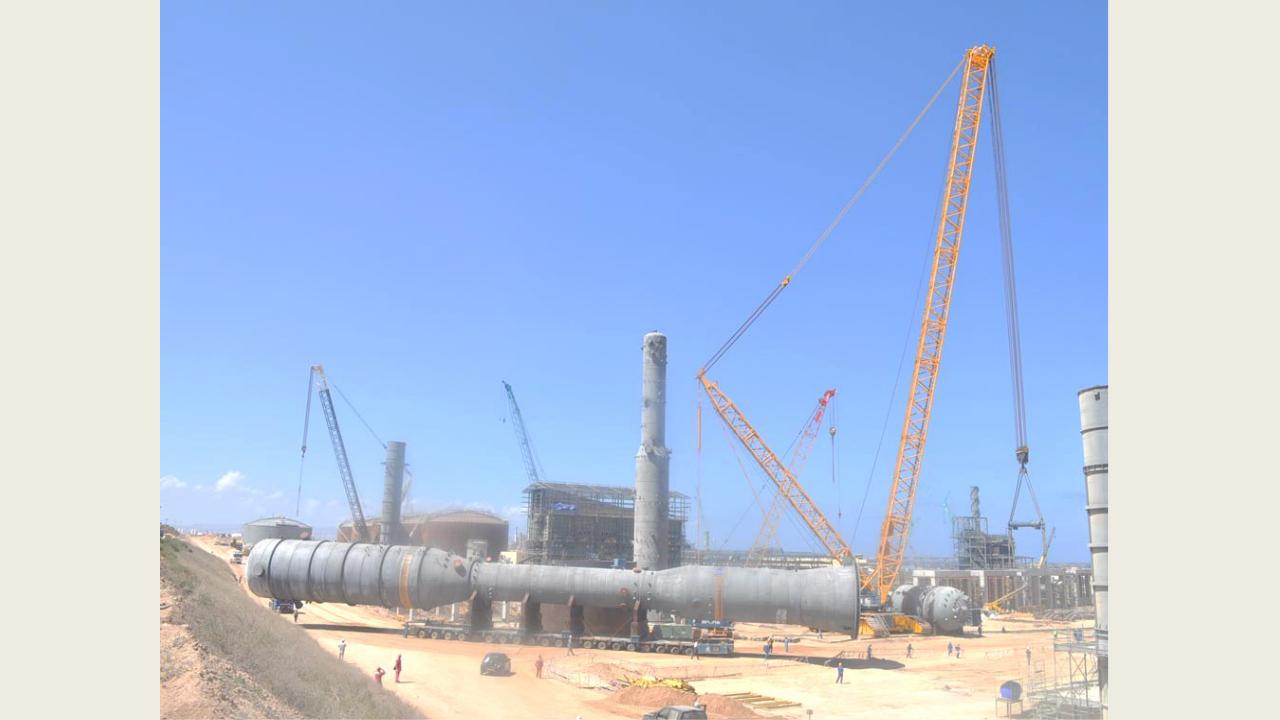

2. Монтаж сооружения собранного полностью или по частям вне строительной площадки.
Транспортируют на строительную площадку специальным транспортом - прицепные или самоходные модульные тележки.
Монтируют методом вертикального наведения на фундамент полностью собранного сооружения или наращиванием отдельных частей.
Монтажные механизмы: самоходные краны; мачты; подъемники; домкраты; вертолёты.
Технические характеристики модульных тележек Камаг
Характеристика |
4х - осная тележка |
6ти -осная тележка |
Силовая установка |
|
Kamag |
Kamag |
|||
|
|
|||
Габариты,(мм) |
5600 x 2430 |
8400 x 2430 |
4200 x 2430 |
|
Высота(мм) |
min.1250 - max.1750 |
min.1250 - max.1750 |
- |
|
Кол-во полуосей |
8 |
12 |
|
|
Собственная масса, (т) |
18 |
24 |
6 |
|
Осевая нагрузка,(т) |
34/40 |
34/40 |
- |
|
Полезная грузоподъемность, (т) |
118 |
180 |
- |
|
Полная масса,(т) |
136 |
204 |
- |

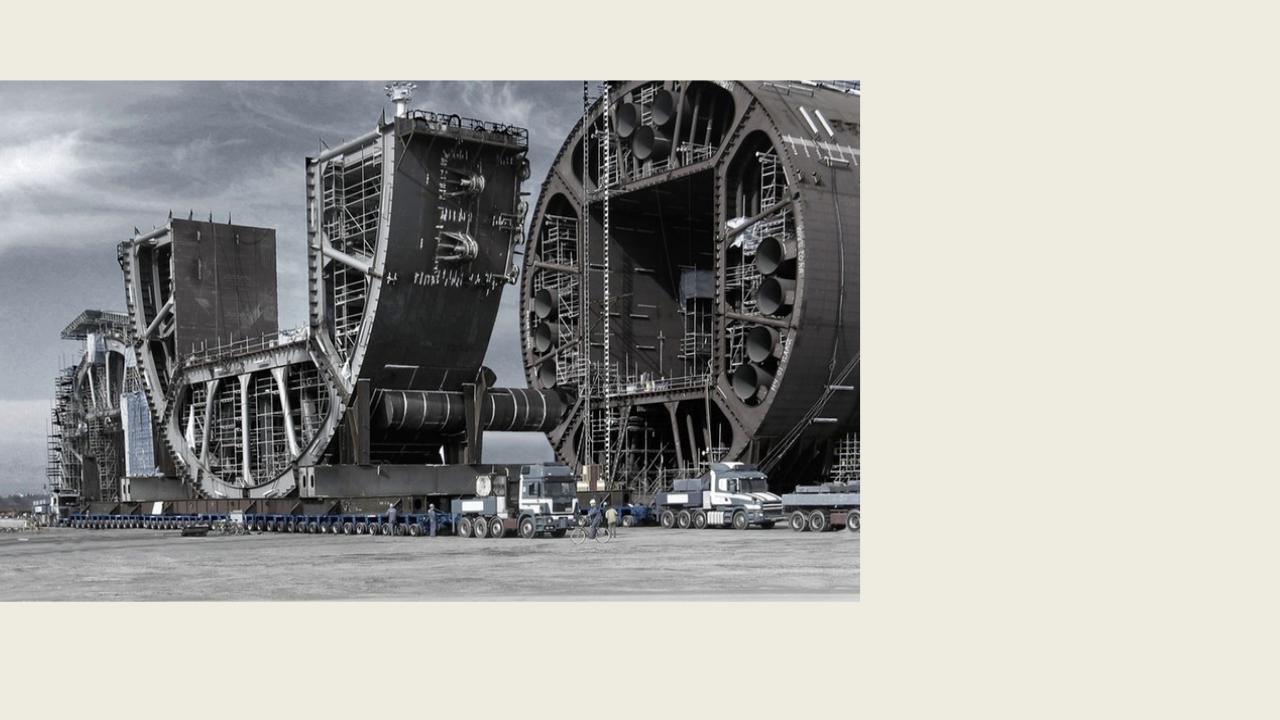

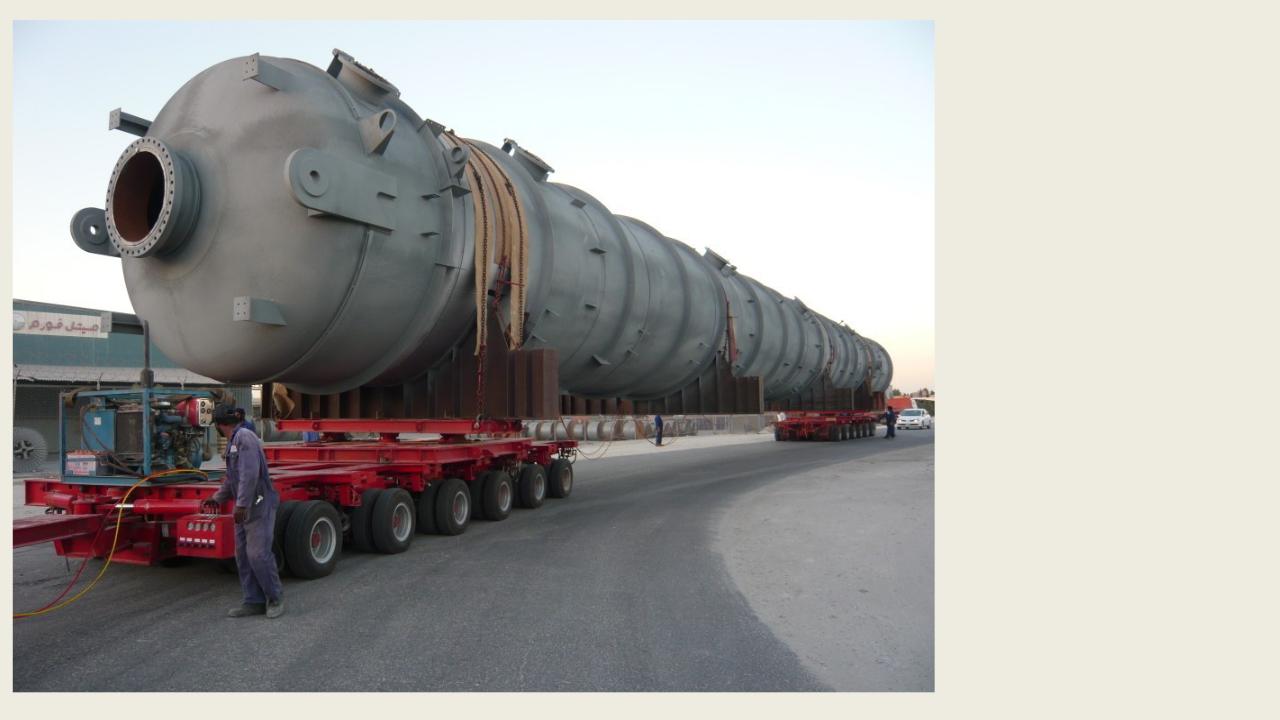

Перемещение части сооружения прицепной модульной тележкой
Перемещение
сооружения
прицепной
модульной
тележкой
Перемещение
сооружения
прицепной
модульной
тележкой

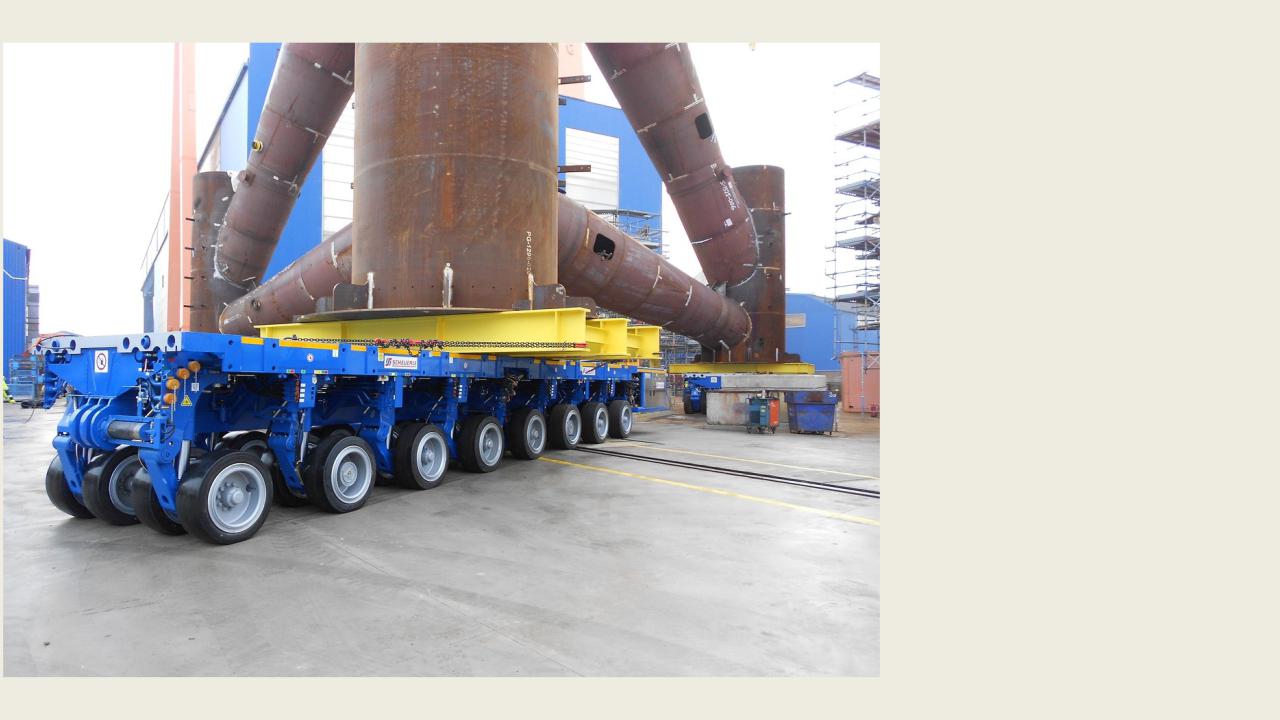

Перемещение части сооружения самоходной модульной тележкой

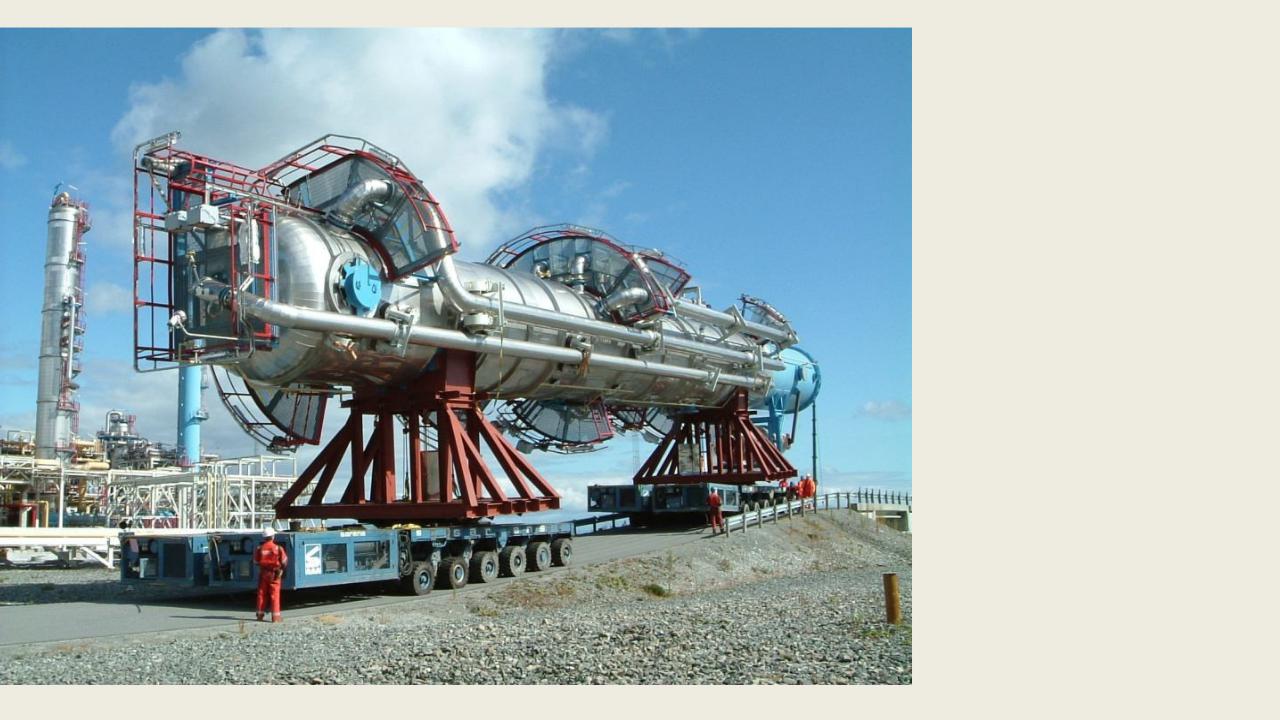

Перемещение части сооружения прицепной модульной тележкой
Перемещение
сооружения
самоходной
модульной
тележкой
