- •Раздел 3 «Возведение инженерных
- •Технология возведения высотных инженерных сооружений зависит от многих
- •Трубы – бескаркасное конструктивное решение с несущими элементами из листовой стали, монолитного железобетона.
- •Теле-, радио башни –
- •Каркасное
- •Опоры линий электропередач
- •Каркасное
- •Каркасное
- •Методы возведения сооружений
- •Тема 3.1. «Монтаж сооружения или его части собранного на стенде»
- •Варианты сборки на стенде.
- •Сборка сооружения на стенде
- •1. Методы монтажа сооружения полностью собранного на стенде на строительной площадке
- •1.Метод вертикального наведения на фундамент
- •Монтаж ветроэнергетической установки мобильным краном
- •Монтаж нефтехимической колонны монтажной мачтой и вспомогательным краном
- •Методы монтажа сооружения полностью собранного на строительной площадке
- •Шарнирное соединение сооружения с фундаментом 1 – нижняя часть опоры сооружения; 2, 5
- •Монтаж сооружения стреловым краном
- •Монтаж опоры ЛЭП стреловым краном
- •Монтаж сооружения стреловым краном и лебедкой
- •Монтаж сооружения тросами и лебедками
- •Технологические этапы монтажа сооружения тросами и лебедками
- •Подъем сооружения двумя вертолетами
- •Методы монтажа сооружения полностью собранного на строительной площадке
- •Технологические этапы метода «падающей стрелы»
- •Монтаж сооружения "падающей" стрелой: 1 – тяговая электролебедка; 2 – тяговый трос; 3
- •Монтаж опоры ДЭП методом «падающей стрелы»
- •Монтаж опоры ДЭП методом «падающей стрелы» с использованием портального подъёмника
- •«Выжимание» сооружения портальным подъемником
- •Монтаж сооружения «падающей стрелой» и вертолетом
- •2. Монтаж сооружения собранного полностью или по частям вне строительной площадки.
- •Технические характеристики модульных тележек Камаг
- •Перемещение части сооружения прицепной модульной тележкой
- •Перемещение
- •Перемещение
- •Перемещение части сооружения самоходной модульной тележкой
- •Перемещение части сооружения прицепной модульной тележкой
- •Перемещение
- •Пример монтажа химического ректора весом 400 тонн
- •Портал с двухпрядевым подъёмником
- •Строповка ректора к грузовому крюку прядевого гидравлического подъёмника
- •Строповка реактора к раме гидравлических домкратов
- •Строповка реактора к раме гидравлических домкратов
- •Удаление
- •Перевод ректора в вертикальное положение
- •Вертикальное
Пример монтажа химического ректора весом 400 тонн

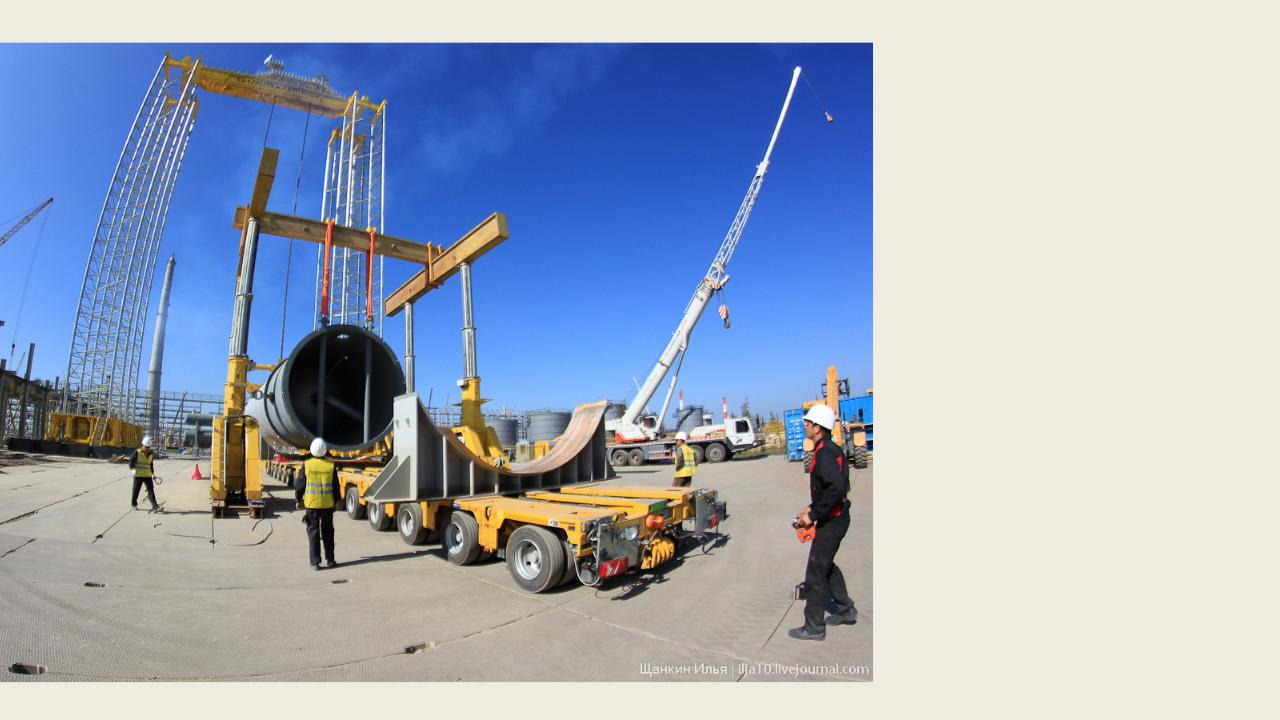

Реактор, собранный вне строительной площадки, доставляют в зону установки на самоходной модульной тележке.
Для перемещения ректора к фундаменту применяют и вертикального наведения на фундамент применяют систему B-SET.
Система состоит из:
портала, на котором установлен гидравлический прядевый подъёмник, 4 – х гидравлических домкратов, объединенных
рамой и установленных для перемещения на рельсы.

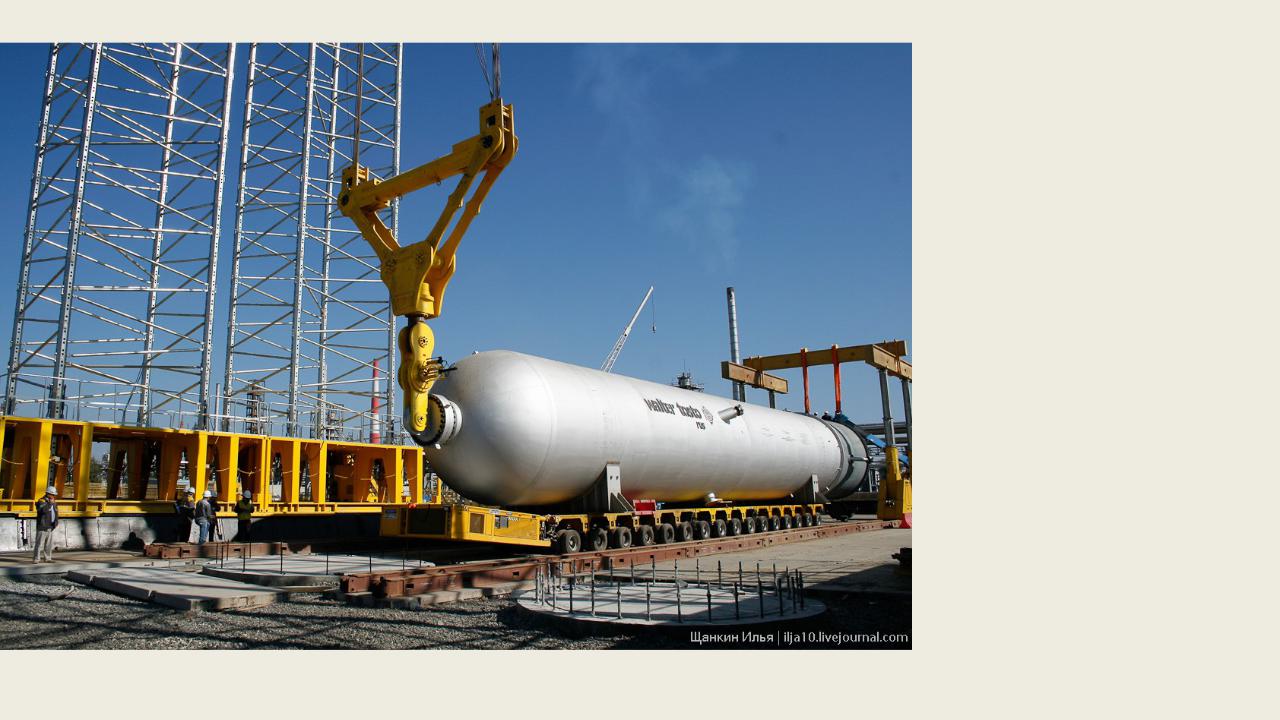

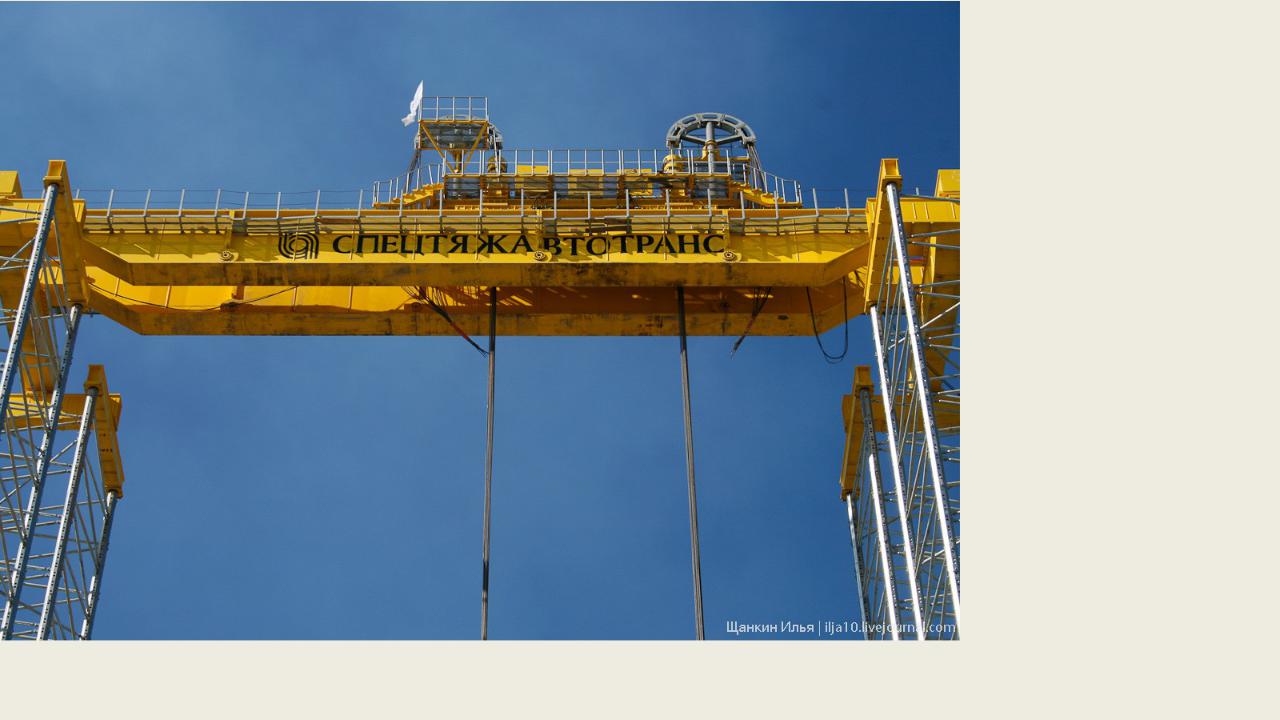

Портал с двухпрядевым подъёмником

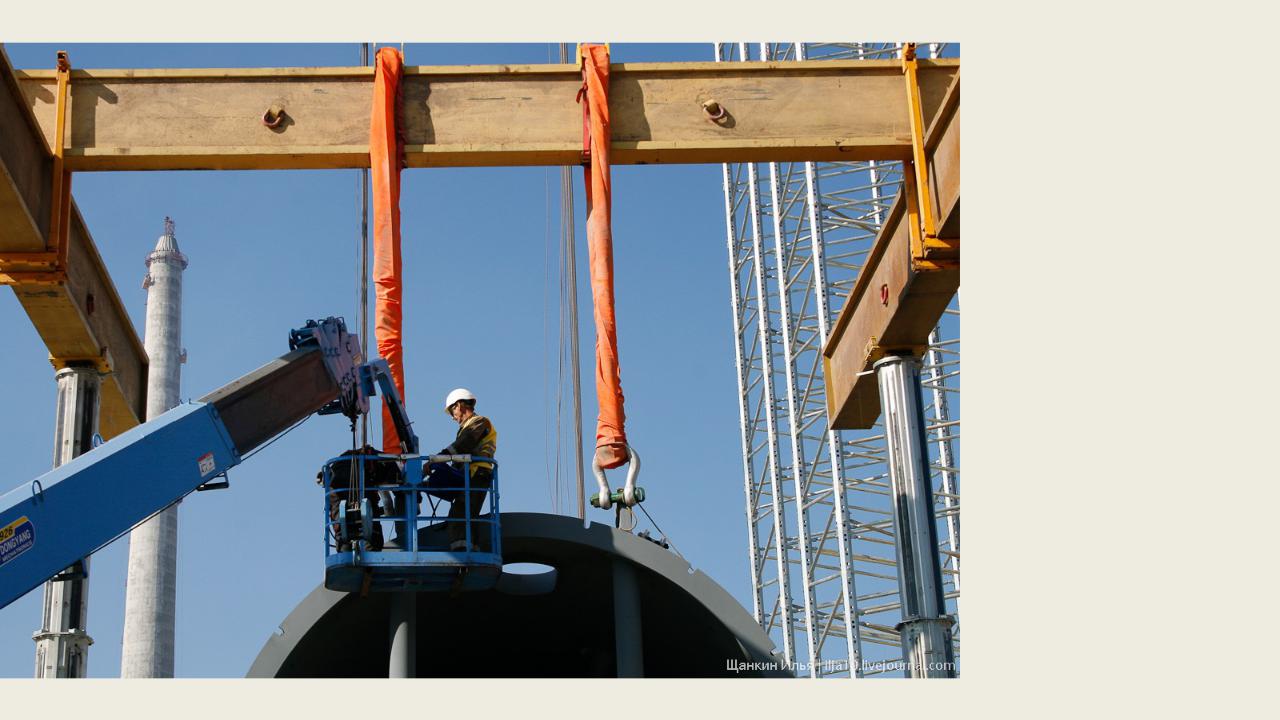

Строповка ректора к грузовому крюку прядевого гидравлического подъёмника
Строповка реактора к раме гидравлических домкратов
Строповка реактора к раме гидравлических домкратов
Удаление
модульных
тележек

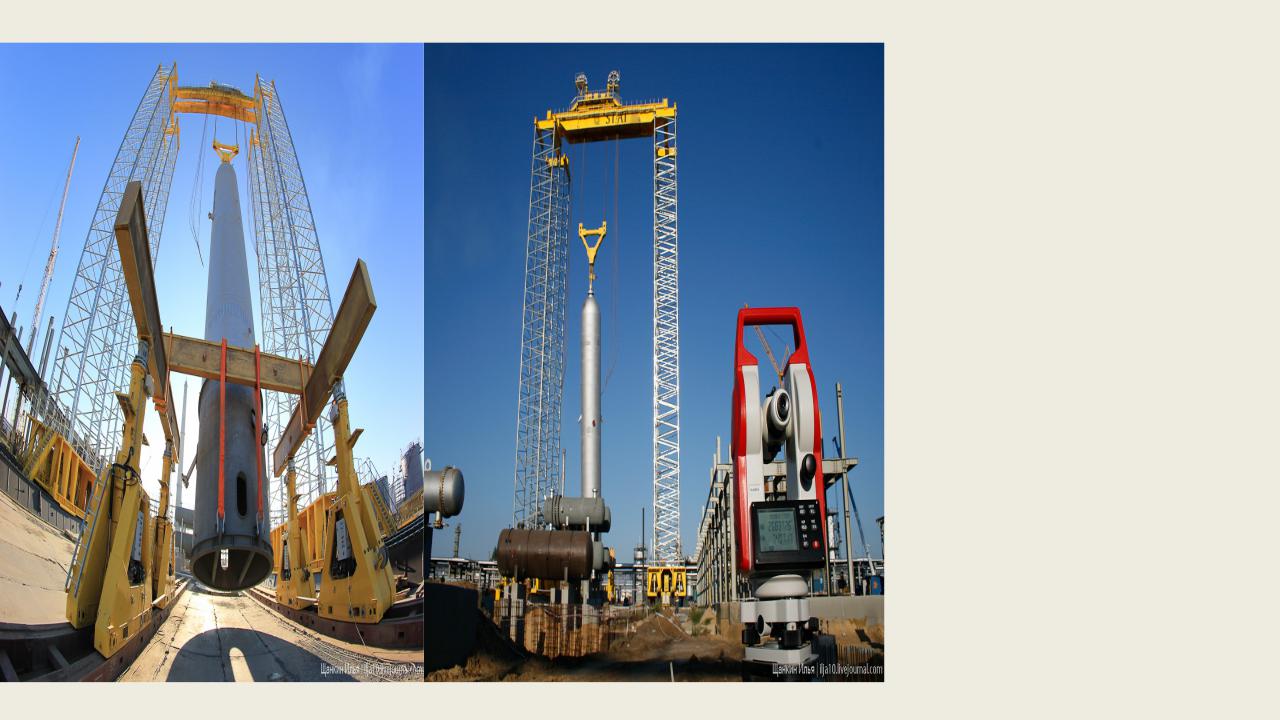

Перевод ректора в вертикальное положение

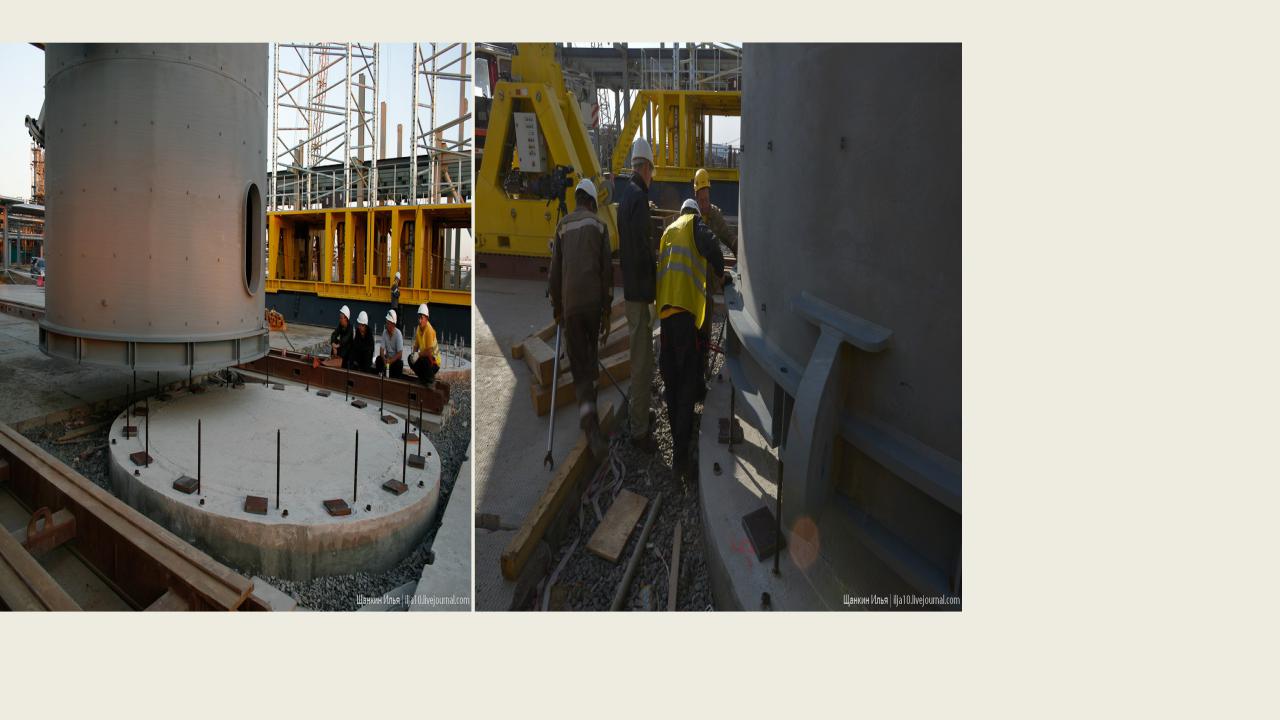

Вертикальное
наведение ректора на анкеры фундамента
