книги из ГПНТБ / Штукатурные работы
..pdfпротивогазы типа В), а также спецодежду (ре зиновые перчатки, сапоги, прорезиненные фартуки и др.).
Хранить и просушивать противогазы и респи раторы в помещениях, где возможно скопление хлорного газа, не допускается.
Производство работ с хлорной известью и оштукатуривание поверхностей хлорированными растворами в подвалах, приямках, а также в подземных сооружениях запрещается.
7. Приготовление мастик для крепления сухой штукатурки
Для наклеивания сухой штукатурки к обли цовываемым поверхностям рекомендуется при менять гипсоопилочную,* гипсопесчаную и пено гипсовую** мастики.
Гипсоопилочная и гипсопесчаная мастики приготавливаются из гипса с добав кой соответственно опилок или песка.
Песок надлежит применять кварцевый со средней крупностью зерен 2,5 мм и максималь ной — 5 мм.
Гипс следует применять строительный, удов летворяющий требованиям ГОСТа.
Опилки должны быть просеяны для удале ния стружки и щепы. Влажность опилок не должна превышать 2О°/о. Не допускается приме нение опилок, пораженных грибком или чер воточиной.
* Предложена инструктором передовых методов тру да А. И. Пивановым (Главмосстрой).
** Предложена бригадиром штукатуров А. Я- Чижо
вым |
(Главмосстрой), |
|
4 Зак. |
2544 |
49 |
Требуемая густота мастики проверяется тем, что нанесенные на стену «лепки» слоем 6—8 см не оплывают вниз.
Присутствие в мастике опилок или песка не сколько уменьшает расход гипса на 1 м2 обли цовки и значительно облегчает работу штука туров. Густая гипсовая мастика без опилок или песка очень вязка, липнет к полотну штукатур ной лопатки и с большим усилием сбрасывается с нее.
Составы мастик: при применении гипса I сор
та — 4 : |
1,5, а гипса II |
сорта — 4:1 (гипс : опил |
ки или кварцевый песок). |
||
При |
приготовлении |
мастики следует добав |
лять замедлитель схватывания гипса из расчета 1,5—2 л замедлителя 15%-ной концентрации на 25—30 л воды для затворения гипса. Такая доза замедлителя отдаляет начало схватывания ма стики на.45—50 мин. Взамен жидкого замедли теля может применяться порошковый замени
тель схватывания, данные о котором |
приведены |
|
в приложении |
11. • |
представля |
Пеногипсовая мастика |
||
ет собой вспененный гипсовый раствор. |
||
В качестве |
пенообразователя рекомендуется |
|
применять гидролизованную кровь |
животных |
|
ПО-6, а также экстракт мыльного корня (смолосапонин).
На 100 л мастики требуется:
гипса |
строительного |
. . |
80 |
л |
|
пенообразователя ПО-6 4%-ной |
2 |
„ |
|
||
концентрации ................... |
|
||||
или экстракта мыльного |
кор |
0.6 |
, |
||
ня ................................ |
• |
||||
воды |
.......................................... около 30 . |
||||
замедлителя схватывания |
гип |
1,5 — 2 |
, |
||
са |
15%-ной ’концентрации. |
||||
60
При применении |
пенообразователя ПО-6 |
ре |
|
комендуется |
добавлять в пеновзбиватель |
на |
|
100 л мастики |
0,5 л |
водного раствора медного |
|
купороса 2,5%-ной концентрации.
При применении экстракта мыльного корня следует добавлять 2,5 л воды. Приготовление пены осуществляется в пеновзбивателе (см. рис. 28) емкостью 48 л. Перемешивание названных компонентов производится 3—5 мин. до получе ния густой стойкой пены светлого тона. Готовую пену подают непосредственно в пеногипсомешалку (при применении пеногипсомешалки конст рукции А. Я. Чижова) или в запасную емкость (при применении отдельностоящего пеновзбивателя; см. рис. 21, поз. 13). При другой ем кости пеновзбивателя количество экстракта мыльного корня и воды назначается в соот ношении 1 :4,2 по объему с тем, чтобы объем пеновзбивателя заполнялся этими компонентами не более чем на 6%.
В смесительное корыто пеногипсомешалки заливается вода и замедлитель схватывания гипса, которые затем перемешиваются в течение 30—45 сек. до растворения замедлителя. После этого при вращающемся лопастном вале пено гипсомешалки вводится постепенно (частями) необходимое количество гипса.
Перемешивание производится до получения однородного гипсового раствора. Затем в гипсо вый раствор при непрерывном перемешивании вводится пена. Для получения доброкачествен
ной, |
стойкой |
пеногипсовой |
мастики |
объемного |
веса |
1 050—1 150 кг/м? следует на 1 |
объемную |
||
часть |
гипса |
вводить около |
0,5 объемной части |
|
пены. Перемешивание гипсового раствора с пе ной происходит при помощи лопастного вала,
*4 |
61 |
вращающегося в переменном направлении и пе реключаемого реверсивным рубильником.
Перемешивание продолжается до исчезнове ния пены с поверхности мастики и образования легкой однородной пеногипсовой массы.
. Количество замедлителя (в пределах ука занной выше дозировки) назначается в зависи мости от срока схватывания гипса. При облицов ке поверхностей в жилых комнатах, где имеется много глухих стен и мало выступающих элемен тов, а также проемов требуется немного времени на прирезку листов сухой штукатурки. В этом случае облицовка поверхностей происходит быстро, вследствие чего требуется меньше за медлителя. При облицовке поверхностей в кори дорах, где требуется больше времени на при резку листов сухой штукатурки, схватывание гипса замедляют на больший срок.
Пеногипсовая мастика весьма легка и под вижна, что облегчает труд штукатура.
Кроме того, пеногипсовая мастика по расходу гипса экономнее гипсоопилочной и гипсопесча ной.
Мастики для наклеивания сухой штукатурки должны удовлетворять следующим требованиям: 1) прочность сцепления мастики с сухой штука
туркой должна быть не менее |
0,3 кг/см2 |
при |
креплении сухой штукатурки к . |
потолкам |
и не |
менее 0,2 кг/см2 — к стенам; 2) |
прочность |
мас |
тики на разрыв должна быть не |
менее 8 кг/см2. |
|

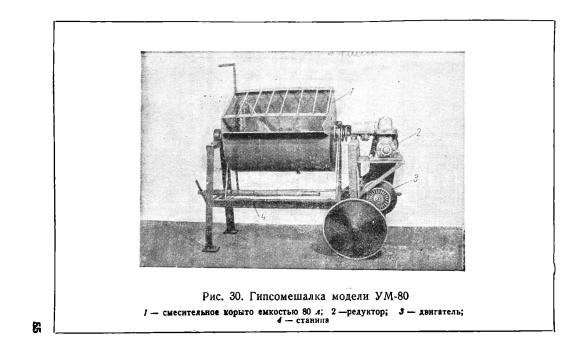

Мастики рекомендуется приготавливать толь ко механизированным способом, применяя рас творомешалки обычных типов (С-220, С-80), а также пеногипсомешалки конструкции А. Я. Чи жова (ри.с.28), С-558 конструкции ВНИИСтройдормаш (рис. 29), РП-40 и УМ-80 (рис. 30) кон-
52
Рис. 28. Пеногипсомешалка конструкции А. Я. Чижова
/ — лопасти лопастного вала; 2 — станина; 3 — крышка; 4 — пеновзбиватель; 5 — крышка пеновзбивателя; 6 — лопастной вал пеновзбивателя; 7 —торец крышки, имеющий форму сектора; 8 — штанга; 9 — штырь;
10 — опорная тумба; 1] — подшипники; 12 — загрузочная |
воронка; 13 — электродвигатель; 14 — редуктор; |
15 _ подмоторная плита; 16— рукоять; /7 —стержень; |
18 — двухколесная тележка с рычажной рамой; |
19 — сменная емкость (контейнер); 20 — пальцы сменной емкости; 21 — опора рычажной тележки
струкции Управления механизации треста Мосотделпром Главмосстроя.
При применении указанных гипсомешалок приготовление мастики производится на стройобъекте централизованно в специальных уста-
Рис. 29. Гипсомешалка С-558 конструкции ВНИИСтрой дормаша
1 — электродвигатель; 2 — рама в сборе; 3 — кронштейн в сборе;
4—тачка; 5 — планка; б—провод ПРШП 3x2,5x1,5; 1 = 1 м; 7—провод ПРЦ1Т 3X2,5x1,5; I =10 м; 8—барабан
новках (см. рис. |
21 |
и 31), |
а также непосредст |
||
венно на этаже |
у |
пункта |
поэтажной |
приемки |
|
гипса по схеме, приведенной на рис. 32. |
|
||||
Технические |
характеристики |
гипсомешалок |
|||
приведены в приложении |
10. |
|
|
||
Сборно-разборный приобъектный узел приго |
|||||
товления пеногипсовой мастики |
(см. |
рис. 21) |
|||
54
следует устанавливать на объекте с таким рас четом, чтобы с одной стоянки можно было обес печить мастикой более широкий фронт работ,
Рис. 31. Переносная установка |
для |
пригото |
||
вления пеногипсовой мастики |
(стрелкой |
на |
||
схеме показано направление |
подачи |
гипса в |
||
бункер-циклон) |
|
|
|
|
/—каркас; 2-бункер-циклон; 3 — |
пеновзбиватель; |
|||
4 — шланг для подачи гипса пневматическим |
способом; |
|||
5 — растворомешалка емкостью 80 л; |
6 — тележка |
для |
||
мастики |
|
|
|
|
причем расстояние узла от строящегося объек та не должно превышать 10 м.
Переносную |
установку |
(рис. *31) |
следует |
устанавливать |
вблизи мачтового подъемника. |
||
* Конструкция |
Управления |
механизации |
треста Мос- |
отделпром Управления отделочных работ Главмосстроя.
Постамент под установку устраивается на одном уровне с площадкой поворотной кабины подъемника Т-41.
От постамента к площадке поворотной каби ны следует прокладывать инвентарный настил шириной 80 см.
Рис. 32. Схема поэтажного пункта приготовления гипсовой мастики при помощи гипсомешалки
1 — гипс; 2— опилки; |
3~ гипсоме- |
шалка; 4 — водопровод; |
5 — замед |
литель схватывания гипса |
|
Приготовленную пеногипсовую или гипсоопилочную мастику рекомендуется доставлять
от |
места ее приготовления на подъемник и да |
|||
лее, на этажи |
к рабочим |
местам |
штукатуров, |
|
в |
контейнерных |
тележках |
или |
передвижных |
штукатурных ящиках. Наиболее удобными и эф-
57
Co
-• 275-
Рис. 33. Контейнерная тележка конструкции М. И. Вунштейна (Центральное норматив но-исследовательское бюро Главмосстроя)
1 — колесо с резиновым ободом; 2 — рычажная рама; 3 — съемный контейнер для раствор»
