ПРОЕКТ ДУБЛЕРА ПРОСПЕКТА ГАГАРИНА

Маркина К.Е.

Научные руководители Соколова О.Н., ст.преподаватель кафедры градостроительство, Балынин С.Ю., доцент кафедры градостроительство

Нижегородский государственный архитектурно-строительный университет (Нижний Новгород)

Нижний Новгород – динамично развивающийся город. Уровень автомобилизации – количество личных и общественных транспортных средств растѐт стремительными темпами. На сегодняшний день, уровень автомобилизации населения центральной части г. Нижнего Новгорода превысил отметку в 500 автомобилей на тысячу человек. Это не может не сказаться на интенсивности движения в городе. В свою очередь транспортные магистрали города не претерпели должного изменения, что выражается в многочисленных заторах и пробках на основных городских магистралях. Одной из таких перегруженных магистралей является проспект Гагарина. Исходя из этого проектирование дублѐра проспекта Гагарина – задача важная и актуальная для города.

В зону влияния дублера входят магистрали общегородского значения (это улица Ларина, пр. Гагарина) и магистрали районного значения (Анкудиновское шоссе, Академика Сахарова, Героя Шапошникова). Транспортная ситуация на этих улицах была детально изучена, на наиболее сложных участках проводилась фото и видео фиксация транспортной ситуации.

Для оценки существующего уровня транспортного обслуживания был выполнен замер интенсивности движения на двух магистралях в двух направлениях.

На улице Ларина интенсивность составила:

в направлении Анкудиновского шоссе – 15 тыс. приведѐнных автомобилей в сутки.

На основании данных по интенсивности движения по дублѐру проспекта Гагарина

1.Подстилающий слой - песок мелкий - 85 см;

2.Слой основания – щебень – 30 см;

3.Покрытие – асфальтобетон горячий пористый крупнозернистый на вязком битуме БНД – 8 см; асфальтобетон горячий высокоплотный на вязком битуме – 6 см.

При проектировании трассы дублѐра были разработаны варианты трассы и

проведен их сравнительный анализ. Из четырѐх вариантов наиболее предпочтительным оказался вариант, который имеет наименьшую протяженность и требует наименьшего количествапереустраиваемых коммуникаций. На ПК1+21 располагается кольцевая развязка призванная улучшить движение транспорта на пересечении проектируемого дублѐра проспекта Гагарина, Анкудиновского шоссе и улицы Академика Сахарова. На ПК13+26 по ПК15+41 располагается путепровод, на этом участке трасса дублѐра пересекает железную дорогу под прямым углом. Расчѐт конструкции дорожной одежды [2] и [3] производился в прошедшей сертификацию лицензионной версии программы

Robur-Roadbed 3.9 ODN.

110

Продольный профиль дублера запроектирован на основании следующих основных принципов [1]:

–наименьшее ограничение скорости движения;

–наименьший объем капиталовложений;

–обеспечение требуемого расстояния видимости;

–обеспечение наиболее благоприятного водно-теплового режима земляного полотна. Поперечные профили земляного полотна запроектированы из условий обеспечения

безопасности движения, поверхностного водоотвода [1]. Для отвода воды из подстилающего слоя земляного полотна и отвода поверхностных вод предусмотрено устройство кюветов вдоль земляного полотна дорог. На подходах к путепроводу во избежание размытия земляного полотна насыпи установлены телескопический лоток. На примыканиях существующих улиц к проектируемой дороге предполагается установка водопропускных труб [5].

На схеме организации дорожного движения на проектируемом дублѐре пр. Гагарина приведена дислокация дорожных знаков, указаны типы и положение дорожной разметки, указаны применѐнные типы и расположение дорожных ограждений [6]. Схемы установки дорожных знаков и дорожных ограждений также представлены на листах проекта.

На детальном плане проектируемой трассы листе представлены мероприятия по благоустройству прилегающей территории, показано принципиальное решение водоотвода с территорий и примыкающих улиц. Показано местоположение и устройство пандусов, устройство дренажа и конструкция тротуаров.

Особое внимание стоит обратить на кольцевую развязку, предлагаемую на пересечении трассы дублѐра проспекта Гагарина и улиц Анкудиновское шоссе и академика Сахарова. Данная развязка выполнена с учѐтом требований, сформулированных на основании научных изысканий [4].

На улице Ларина у завода «Труд» предлагается строительство подземного пешеходного перехода. Существующий пешеходный переход, выполненный без светофорного регулирования, создаѐт аварийные ситуации с участием пешеходов, а также создаѐт помеху движению автотранспорта. Для организации доступной и безбарьерной среды для маломобильных групп населения в проекте предусмотрена установка пандусов на лестничных сходах.

Для осуществления строительных работ был подготовлен стройгенплан, отображающий организацию строительной площадки, календарный план выполнения работ и сметные ведомости описывающие затраты на строительствотоннеля.

В проекте также предусмотрены мероприятия по охране окружающей среды, показана зона шумового влияния и мероприятия по защите от шума.

Список литературы

1.СП 42.13330.2011. Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01-89*, Москва, 2011.

2.СП 34.13330.2012 Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85*

3.ОДН 218.046-01. Отраслевые дорожные нормы. Проектирование нежестких дорожных одежд. Государственная служба дорожного хозяйства министерства транспорта РФ, Москва, 2001

4.Свод правил по проектированию геометрических элементов автомобильных дорог и транспортных пересечений.Федеральное дорожное агентство. Росавтодор, Москва, 2013.

5.СП 35.13330.2011 Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84*, Москва, 2011.

6.ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств. Москва, Стандартинформ, 2005.

111

ВЫСТАВОЧНЫЙ ПАВИЛЬОН В ГОРОДЕ НИЖНИЙ НОВГОРОД

Меморский С.С.

Научный руководитель Молева Р.И., профессор кафедры железобетонных, каменных и деревянных конструкций

Нижегородский государственный архитектурно-строительный университет (Нижний Новгород)

Актуальность темы заключается в проектировании и строительстве здания для организации торговых выставок, деловых встреч, конференций и симпозиумов для обмена опытом.

Архитектурную форму здания выставочного павильона предопределила принятая схема покрытия. В плане выставочный павильон представляет комбинацию двух форм: круг с размером диаметра 73 м и прямоугольник с размерами в осях 18х40,5м. Круглая часть здания смешанной этажности: 1 – ый этаж – выставочный зал, подсобные и вспомогательные помещения; 2 – й этаж – буфет. Высота выставочного павильона 18,6 метра от уровня пола первого этажа. Высота вспомогательных помещений 3,6 метра от уровня пола первого этажа. Прямоугольная часть здания выполняет функции административного комплекса. Имеет два этажа и подвал. Также в этой части здания располагается зал для проведения презентаций и переговоров, зал подготовки экспонатов и склад выставочного инвентаря.

Предусмотренны мероприятия, которые делают здание комфортным для маломобильных групп населения (пандусы, санузлы требуемых размеров, лифты и т.д.).

схеме многослойной кладки с гибкими связями. В качестве утеплителя используются минераловатные плиты ЛАЙТ БАТТС. Марка кирпича 300, марка раствора 150.

Цокольная часть стен выполняется многослойной кирпичной из следующих слоев: несущего слоя из селикатного кирпича толщиной 380 мм, сдля плитного утеплителя толщиной 120 мм, защитного слоя из силикатного кирпича 120 мм, слоя штукатурки. В качестве утеплителя используются минераловатные плиты Роквел. Марка кирпича 100, марка раствора 50.

Внутренние стены выполняются из силикатного кирпича М175 на растворе М100. Часть внутренних перегородок выполняется из гипсокартонных листов: обычные (ГКЛ) и влагостойкие (ГКЛВ). Листы вида ГКЛ следует применять в ограждающих конструкциях помещений с сухим и нормальным влажностными режимами, а листы ГКЛВ применены также в ограждающих конструкциях помещений с влажным режимом.

Колонны воспринимают вертикальные нагрузки от покрытия и горизонтальные временного и постоянного характера. В проекте здания выставочного павильона применены 3 типа колонн сечения 400х400 мм, 600х400 мм и 300х300 мм. Сечения колонн подобраны в соответствии с требованиями СП 52-101-2003 п.8.2.2, так чтобы гибкость колонн, являющихся элементами зданий, не превышала 120. По колоннам устанавливаются рамные связи. Глубина заделки колонн в фундамент 750 мм. Верх фундаментов под колонны имеет отметку - 0,600

По колоннам смонтированы деревянные клееные балки пролетом 12 и 15 м. На балки опираются арочные прогоны пролетом от 12 до 3,15м переменного сечения. В

112

качестве ограждающих конструкций кольцевой части здания приняты клеефанерные плиты покрытия, они укладываются по арочным прогонам. По плитам устраивается подстилающий слой и слой гибкой черепицы. При расчете несущих и ограждающих конструкций определение нагрузок осуществлялось по действующему СП «Нагрузки и воздействия». Статический расчет клееных деревянных балок и арочных прогонов выполнен методом конечных элементов в програмно вычислительном комплексе «SCAD»

Рассматривались возможные варианты загружения:

постоянной нагрузкой;

временной снеговой нагрузкой по пролету;

односторонней снеговой нагрузкой;

нагрузкой, учитывающей наличие мест повышенного снегообразования в складках покрытия.

Расчетная схема балки принималась однопролетной шарнирноопертой нагруженной равномернораспределенной нагрузкой от собственного веса балки и сосредоточенными силами в виде опорных реакций от арочных прогонов, которые воспринимают все виды вышерасположенных нагрузок и имеют переменное значение.

В центральной части здания располагается ребристый купол, диаметром 19м. В качестве ограждающих конструкций купола выбраны светопрозрачные плиты покрытия. Несущие конструкции – ребра купола.

Пространственная жесткость и неизменяемость конструкций покрытия обеспечена системой связей по верхнему поясу несущих конструкций и вертикальных продольных.

Противопожарной профилактикой предусматриваются следующие основные требования:

– устройство электропроводки по всем требованиям пожарной безопасности;

– запрещается применять в помещении открытый огонь;

– курение разрешено только в отведенных для этого местах.

Для обеспечения пожарной безопасности сооружения были приняты следующие

меры:

1.Все запроектированные конструкции соответствуют минимальному пределу огнестойкости по СНиП (0,75 часа). Противопожарные стены, перегородки, двери, окна выполнены согласно регламентации и указаниям главы частей СНиПа 2.01.02-85.

2.Коридоры и лестничные клетки снабжены аварийным освещением;

3.В помещениях выставочного павильона устанавливаются активные методы контроля пожаробезопасности – датчики и система сигнализации;

4.Внутреннее пожаротушение предусматривается от организованных пожарных щитов внутри здания согласно нормативам. Наружное пожаротушение предусматривается от пожарных гидрантов, оборудованных на территории.

5.Пожарная безопасность и профилактика предусматривают возможность безопасной эвакуации людей путем устройства необходимого количества выходов.

6.На каждом этаже предусмотреть гидранты и противопожарные шкафы с необходимым инвентарем по установленным правилам.

Для эвакуации предусмотрены 2 двухпольные двери шириной 1,5 м каждая, открывающихся по ходу эвакуации, а также для эвакуации предусмотрены двое распашных ворот. Исходя из планируемого одновременного пребывания в зале не более 700 человек запроектированного количества выходов достаточно.

Для обеспечения долговечности деревянных конструкций запроектирована специальная огнебиозащитная обработка. Металлические элементы необходимо покрыть

за 2 раза пентофталевой эмалью ПФ-115 по грунтовке ГФ-021.

Строительный объем выставочного комплекса 59550м3. Сметная стоимость строительства составляет 65 768 542 руб.

113

КОНЦЕРТНЫЕ ЗАЛЫ: ИСТОРИЯ РАЗВИТИЯ

Мокерова М.В.

Научный консультант Агеева Е.Ю., профессор кафедры архитектуры

Нижегородский государственный архитектурно-строительный университет (Нижний Новгород)

Концертные залы – это помещения, предназначенные для публичного исполнения музыкальных произведений, соответствующим образом оборудованные и отвечающие определѐнным акустическим и архитектурным требованиям. Возникновение концертных залов - закономерный результат исторического развития музыкальной культуры в конце XVII - начале XVIII вв. Если в предшествующий период центрами исполнения музыки были церкви, дворцы, аристократические салоны, доступные лишь для ограниченного круга людей, то по мере развития буржуазного общества концертная аудитория стала значительно расширяться, возникали концертные организации, устраивавшие регулярные выступления коллективов и солистов в помещениях купеческих и ремесленных гильдий, залах гостиниц и ресторанов, а также в помещениях оперных театров[1].

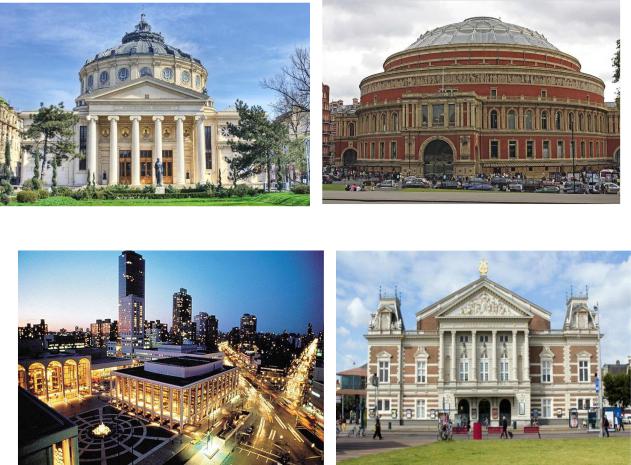

Первый специализированный концертный зал был построен в 1690 году в Лондоне. На протяжении XVIII века концертные залы возникали во Франции, Голландии, Германии и ряде других стран Европы; в их постройке принимали участие фирмы, издательства, музыкальные общества и другие организации. Широкое распространение получило строительство концертных залов в XIX веке как следствие общего процесса демократизации музыкальной жизни, а также возникновения больших постоянно действующих оркестров. Это привело к увеличению размеров и вместимости залов (до 1,5-2 тыс. чел.). Одновременно вырабатывались архитектурные и акустические нормы, соответствовавшие строительной технике того периода.

В XX веке продолжается интенсивное строительство концертных залов. Возводятся специальные помещения для камерных концертов, восстанавливаются и переоборудуются под концертные залы старинные дворцы и замки, в ряде случаев в качестве концертных залов используются церковные здания. Наряду с этим создаются большие концертные залы (3 тыс. и более мест), где применяются новейшие достижения акустической техники. Характерным становится переход от квадратной формы первых концертных залов к прямоугольной или овальной форме, с эстрадой, чѐтко отделѐнной от зрительских рядов. В отдельных случаях эстрада размещается в центре зала. Размеры современных концертных залов различны: камерные залы (до 500 мест) предназначаются главным образом для выступлений солистов, для сонатных вечеров и небольших инструментальных и вокальных ансамблей; большие залы (от 500 мест и более) - для выступлений симфонических оркестров, хоров, песенных и хореографических коллективов, а также ведущих солистов. Существуют также так называемые летние концертные залы, сооружаемые на открытом воздухе в виде амфитеатров с эстрадой – «раковиной» либо с местами для зрителей под лѐгкой навесной крышей. Подобные залы строятся наиболее часто в курортных местах и пригородных зонах крупных городов. Разнообразными концертными залами обладают все современные культурные центры мира. Большинство залов принадлежит филармониям, музыкальным обществам, консерваториям, профессиональным объединениям. К лучшим зарубежным концертным залам относятся концертные залы: «Атенеум» Бухарест (рис.1), «Фестивал-холл» и «Альберт-холл» (рис.2) Лондон, «Линкольн-центр» (рис.3), «Карнеги-холл» Нью-Йорк, «Концертгебау» Амстердам (рис.4), «Концертхусет» (Стокгольм) и др [2].

114

Первыми концертными залами в России служили в XVIII веке театральные залы, залы музыкальных клубов, учебных заведений (Смольного и Екатерининского институтов, Академии художеств в Петербурге, Московского университета и др.), с XIX века также помещения дворянских собраний Петербурга, Москвы и других городов, где регулярно давались платные концерты. В 60-х - начале 70-х гг. получила распространение практика строительства так называемых комбинированных концертных залов, отличающихся повышенной вместимостью (от 3 до 6 тыс. человек) и приспособленных как для концертов, так и для других массовых мероприятий - конгрессов, театрализованных представлений, демонстраций кинофильмов (Кремлѐвский Дворец съездов в Москве (рис.5), киноконцертные залы «Октябрьский» в Санкт-Петербурге, «Октябрь» в Москве и др.). Концертные залы летнего типа построены в курортных городах – Сочи (рис.6), Юрмала (рис.7), Паланга и др. Наиболее крупные специализированные концертные залы: Большой и Малый залы Московской консерватории имени П. И. Чайковского, Колонный зал Дома союзов, Концертный зал имени П. И. Чайковского, Государственный концертный зал «Россия» в Москве, Большой

иМалый залы Санкт-Петербургской консерватории имени Н. А. Римского-Корсакова, Малый зал имени М. И. Глинки Санкт-Петербургской филармонии, концертный зал Азербайджанской консерватории (Баку), концертный зал Грузинской государственной филармонии в Тбилиси, концертный зал филармонии в Казани, концертный зал органной

икамерной музыки в Кутаиси, концертный зал Дворца имени В. И. Ленина в Алма-Ате и

115

др. Специализированные концертные залы сейчас существуют во всех столицах и крупных культурных центрах всего мира [3].

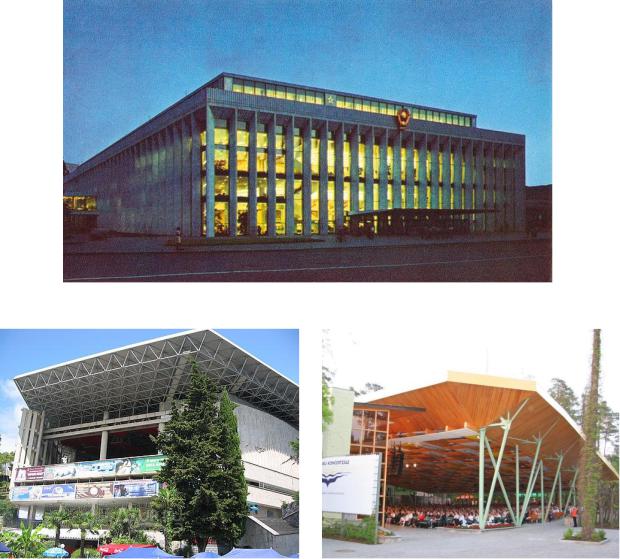

Рис. 5. Кремлѐвский Дворец съездов в Москве

Итак, представленные в статье концертные залы имеют большепролетные конструкции, оригинальные объемно – планировочные решения, достаточно сложные технологические схемы. На данный момент отсутствует полный аналитический материал классификации концертных залов по архитектурно-конструкционным решениям.

Список литературы

1.Рябышева И.Д., Видгольц О.М., Гаклина Е.Д., Савченко М.Р., Безухова Л.Н. Концертные залы.- М.: Стройиздат, 1975. — 152 с.

2.Семѐнова И. Н., Ступель А. М. Малый зал имени М. И. Глинки, в кн.: Ленинградская гос. ордена Трудового Красного Знамени филармония. Статьи, воспоминания материалы, Л., 1972.

3.Андроников И. Л., Большой зал филармонии - одно из лучших мест на земле, обе в сб.: Ленинградская гос. ордена Трудового Красного Знамени филармония, М., 1972.

116

ЭНЕРГОЭФФЕКТИВНЫЕ ЗДАНИЯ: ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ

Незамаева Е. С.

Научный руководитель Агеева Е. Ю., профессор кафедры архитектуры

Нижегородский государственный архитектурно – строительный университет (Нижний Новгород)

В настоящее время используемые человечеством энергоресурсы постепенно иссякают, стоимость их добычи увеличивается, а нерациональное использование сказывается на экологии. Проектирование и постройка энергосберегающих зданий может стать решением энергосбережения. Первое такое здание было построено в 1974 году в г. Манчестере штат Нью-Хэмпшир, США (рис. 1). Оно состоит из двухъярусного гаража, семи офисных этажей и технического чердака. Офисные этажи имеют размеры 40х33,5 м. Общая площадь здания - 16350 м2.

Рис. 1. Первое энергоэффективное здание, г. Манчестер штат Нью-Хэмпшир, США 1974 г.

Энергоэффективное здание включает в себя совокупность архитектурных и инженерных решений, наилучшим образом отвечающих целям минимизации расходования энергии на обеспечение микроклимата в помещениях здания.

Энергоэффективное здание включает в себя совокупность архитектурных и инженерных решений, наилучшим образом отвечающих целям минимизации расходования энергии на обеспечение микроклимата в помещениях здания.

Главными направлениями повышения энергосбережения являются внедрение принципиально новых типов конструкций зданий, а также использование эффективных теплоизоляционных материалов.

Объемно-планировочные решения имеют существенное влияние на энергопотребление здания. Геометрическим параметром, отражающим качество этого решения, с энергетической точки зрения является отношение общей площади поверхности наружных ограждающих конструкций здания к заключенному в них отапливаемому объему.

Конструктивные решения наружных стен энергоэффективных зданий, применяемые при строительстве жилых и общественных зданий можно разделить на три группы: однослойные, двухслойные, трехслойные.

Можно выделить различные способы повышения сопротивления теплопередаче современных стеновых ограждений. Среди них: увеличение толщины однородных стеновых конструкций, увеличение толщины теплоизоляции в составе многослойной ограждающей конструкции, снижение насыпной плотности заполнителей, используемых

117

для изготовления стеновых блоков и панелей, использование в кладке стен поризованных и крупнопористых мелкоштучных стеновых изделий с меньшим объемным весом.

Газобетон считается одним из наименее энергозатратных материалов в расчете на весь жизненный цикл продукции.

В настоящее время разработано несколько концепций энергоэффективного дома. Концепция «Пассивный дом» впервые была применена в Германии в конце 20-го

века. «Пассивный» дом – это, в первую очередь, хорошая теплоизоляция. В пассивном доме поддерживается комфортный микроклимат главным образом за счет тепла человеческого тела, энергии солнца, энергии бытовых электроприборов.

Пассивный дом практически не имеет тепловых потерь. Технологии «пассивного дома» проверены в условиях сурового климата скандинавских стран и доказали свою эффективность. Впервые пассивный дом был возведен по экспериментальному проекту в 1991 году в Германии, руководил проектом Вольфранг Файст (рис. 2). В пассивном доме экономия энергии составляет 90%. Это достигается в первую очередь за счет грамотной теплоизоляции ограждающих стен, увеличения площади остекления южного фасада, а также за счет автоматизированных систем отопления и вентиляции. Также используется солнечная энергия.

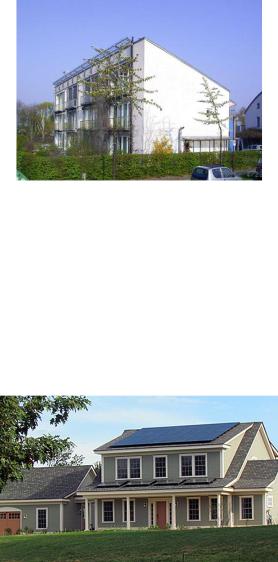

Рис. 2. Первый «пассивный дом», Германия 1991 г.

В концепции «дома с нулевым энергопотреблением» основное внимание уделяется использованию альтернативных видов энергии.

Первый дом с нулевым энергопотреблением был построен в США инженером Майком Стризки (рис. 3). В доме Майка Стризки летом солнечные батареи вырабатывают на 60% больше энергии, чем это требуется для нормального проживания. Избыток расходуется на получение водорода из воды. Водород используется для отопления зимой, когда солнечного тепла недостаточно. Отрицательной стороной концепции дома с нулевым энергопотреблением является высокая стоимость инженерных решений.

Рис. 3. Первый дом с нулевым энергопотреблением, США

118

Концепция дома генерирующего энергию являет собой дом, который сам производит электроэнергию для своих нужд. При этом излишки электроэнергии летом продаются энергетической компании, а зимой покупаются обратно. Эффективная теплоизоляция, грамотные архитектурные решения, технологии, позволяющие преобразовывать энергию альтернативных источников в электроэнергию делают такие дома технически реализуемыми.

Построенный в России по концепции Active House дом являет собой комплекс инженерных решений, направленных на бережное природопользование и рациональное расходование энергии. Главным компонентом Active House – является строительная часть здания. Грамотно рассчитанная и качественно смонтированная теплоизоляция, специальный каркас здания, который устраняет «мостики холода», специальная разработка узлов примыкания, повышенная герметичность здания позволили инженерам сократить теплопотери. По результатам опытной эксплуатации Active House специалисты сделали вывод о том, что затраты на энергию в Active House в 11 раз ниже, чем в неэнергоэффективном доме.

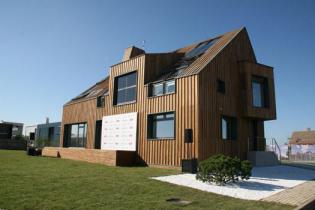

Рис. 4. Первый в России дом по технологии «Active House», 2011 г.

Развитие строительства энергоэффективных сооружений позволяет обеспечить в здании комфортный микроклимат отдельных помещений, максимальное использование энергии внешней среды и энергоэффективных элементов здания как единого целого.

При проектировании энергоэффективных зданиий архитектор решает задачу р - наилучшим образом использовать положительное и максимально нейтрализовать отрицательное воздействие наружного климата на тепловой баланс здания. Задача инженера - организация такой системы климатизации здания и конструктивного решения, которые с наименьшими затратами энергии обеспечит требуемые параметры микроклимата в помещениях.

Список литературы:

1.Табунщиков Ю. А., Бродач М. М., Шилкин Н. В. Энергоэффективные здания, изд. АВОК-Пресс, 200 с.

2.Пилепенко В. Строительство энергоэффективных зданий/ В.Пилепенко, Л.Данилевский // Наука и инновации. - 2010. - № 6. - С. 22-24.

3.http://www.proterem.ru/avtonomnyj-dom/jenergojeffektivnyj-dom.html
