60. Цель статического расчета?

Целью статического расчета рамной системы сшарнирнымопиранием ригеля является определение усилий М, N, Q в сечениях стоек колонн.

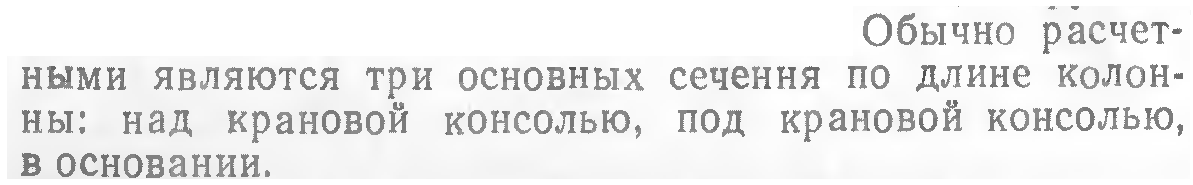

61. Расчетные сечения колонны

Схема расчетных сечений колонн К1

62. Где расположены монтажные петли, как осуществляется монтаж

У больших колонн нет монтажных петель

Железобетонные колонны, как правило, нельзя стропить за верхний конец из-за недостаточного сопротивления ее изгибу. Поэтому стропы крепят в местах, предусмотренных проектом, в большинстве случаев в уровне подкрановых консолей.

При подъеме, во время разворота, колонна нижним концом опирается на землю и работает на изгиб как балка. С учетом этого обстоятельства, а также исходя из удобства строповки прямоугольные и двухветвевые колонны поднимают из положения "на ребро". А так как на стройплощадку колонны иногда доставляют в положении "плашмя", то до строповки ее кантуют на ребро (см. схему ниже, поз. б). Благодаря приспособлению для кантования при отрыве от земли стропы 9 под действием силы тяжести колонны перемещаются по роликам 10 траверсы.

Схемы организации работ при монтаже колонн

а - раскладки и подъема колонны, б - кантовки; 1 - монтажный кран, 2 - позиция крана, 3 - направление передвижения крана, 4 - колонна в положении плашмя, 5 - колонна, скантованная на ребро, 6 - стакан фундамента, 7 -кантователь, 8 - направление поворота колонны, 9 - строп, 10 - ролик; I - III - направления поворота стрелы крана и перемещения места строповки колонны. Колонны стропят штыревыми или рамочными грузозахватными устройствами, указанными в проекте производства работ, так, чтобы колонна висела на крюке крана в вертикальном положении и дляеерасстроповки не приходилось подниматься наверх. Одновременно со строповкой колонну обстраивают лестницами, навесными люльками, расчалками, которыми временно закрепляют колонны высотой 12 м и более.

63. Как определялся защитный слой бетона?

Под защитным слоем понимают расстояние между поверхностью арматуры (включая хомуты, поперечные стрежни, а также поверхностную арматуру) и ближайшей поверхностью бетона.

Защитный слой определяется по пункту 4.4.1 Еврокода как (а также таблицы 4.4N Еврокода). Требуемый класс бетона определяется по таблице Е.1N Еврокода.

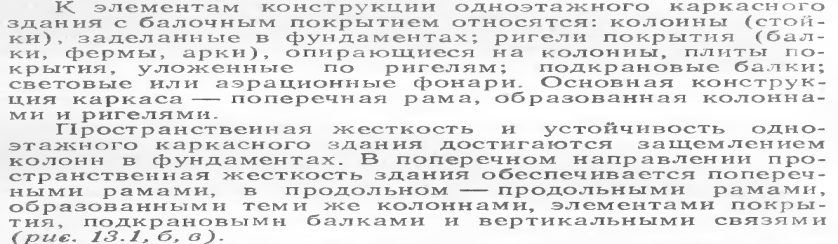

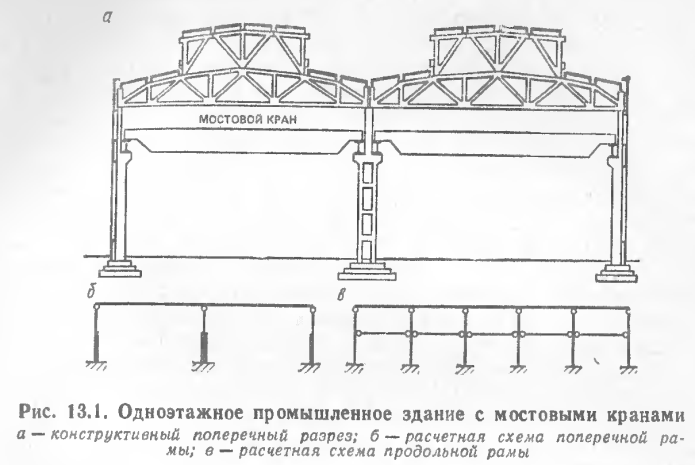

64. Из каких сборных элементов состоит каркас здания, поперечная и продольная рамы?

65. В чём заключается компоновка конструкции каркаса здания?

При компоновке здания необходимо обеспечить его пространственную жесткость и устойчивость, предусмотреть устройство температурно-усадочных швов.

Также необходимо унифицировать сбоныежб элементы, их выбор должен быть технико-экономически обоснован.

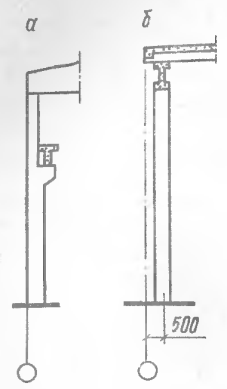

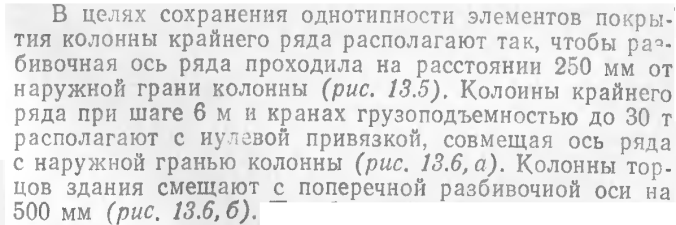

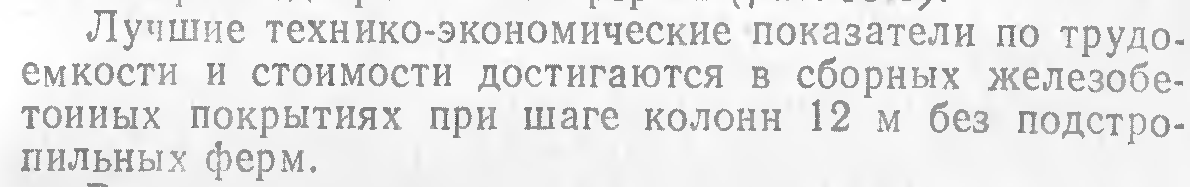

66. При каких конструктивных схемах достигается лучшие технико-экономические показатели?

67. На чём основан выбор рационального соединения ригеля с колонной поперечной рамы по условиям типизации элементов?

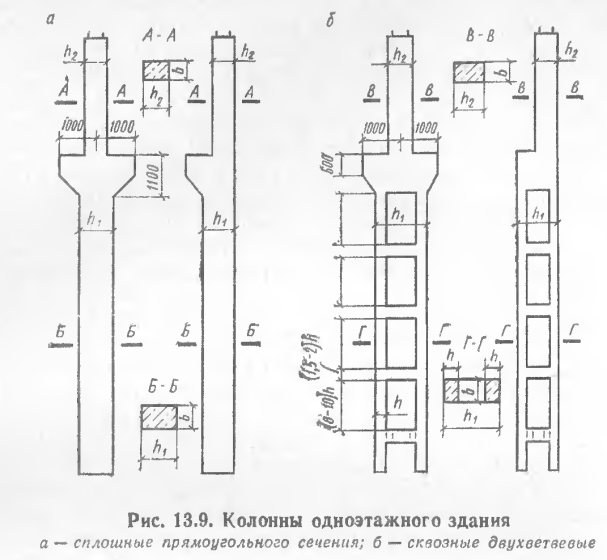

68. Какие существуют типы колонн одноэтажного промышленного здания?

Колонны одноэтажного промышленного здания могут быть сплошными прямоугольного сечения или сквозными двухветвевыми.

69. На чём основан выбор конструкции колонн? При выборе конструкции колонны необходимо учитывать грузоподъемность мостового крана и высоту здания.

Сплошные колонны – грузоподъемность до 30 т, высота колонны до 11,8 м.

Сквозные колонны – грузоподъемность свыше 30 т, высота колонны более 11,8 м.
