Усиление фундаментов опускными колодцами:
а положение колодца до погружения; б то же, после погружения
а ) |
1 |
2 |
|
|
1 |
|
1 |
2 |
|
|
3 |
|
|
0 |
|
|
0 |
|
|
3 |
б ) |
1 |
|
2
Колодец (круглый или прямоугольный в плане) опускают по мере выемки
грунта по наружному периметру его стен.
4
5
1 существующий фундамент; 2 опускной железобетонный колодец; 3 нож; 4 кольцевая траншея; 5 маловлажный песок
Схемы усиления фундаментов способом «стена в грунте»
1 – фундамент; 2 – стена в грунте или прямоугольный столб; 3 – выемка;
4 – анкер; 5 – стена в виде короба; 6 – глубокие ленты или стены;
7 – стены-перемычки

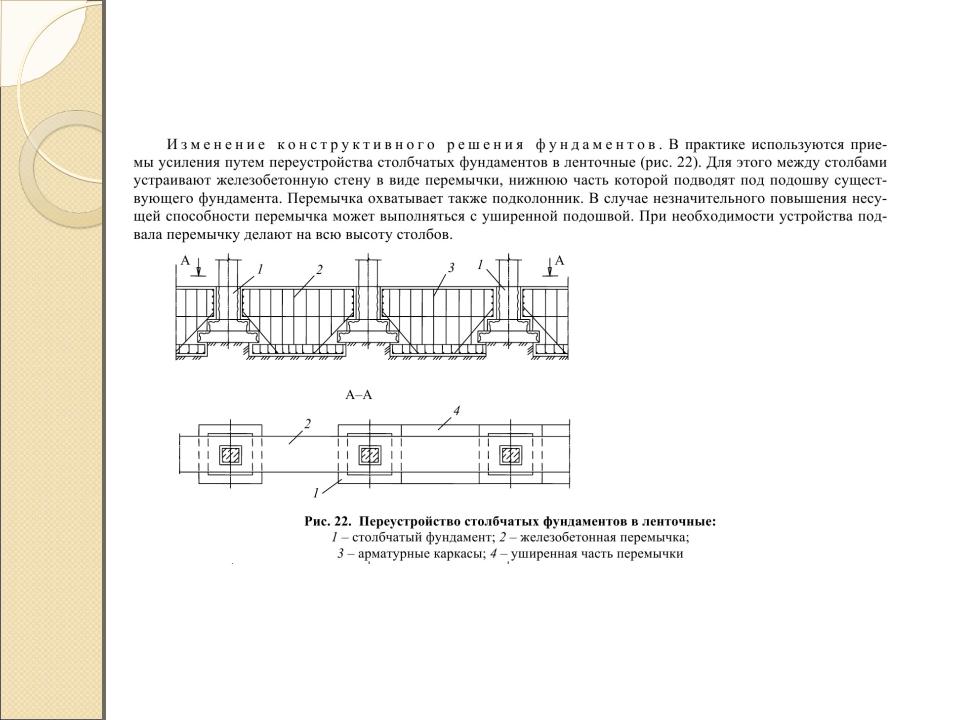

Усиление столбчатых фундаментов с передачей нагрузки на сваи
1
4 |
5 |
|
2 0 0
1 2 0 0 - 2 0 0 0
3
L
Пробивка отверстий
2
6
7
1 существующий фундамент; 2 свая; 3 арматурный каркас; 4 стальные балки; 5 тяжи; 6, 7 слабый и прочный грунты
Буровая установка для сухого бурения
Стандартный Ямобур состоит из следующих элементов:
Разборная рамаМотор-редуктор
Буровой шнек d 250 мм
Комплект штанг-удлиннителейСистема электрооборудованияРучная лебедка
Установка обеспечивает бурение горизонтальных, вертикальных и наклонных скважин:
- шнеками диаметром до 250 мм;
-пробоотборником шнековым диаметром до 185 мм;
-колонковое «всухую» диаметром до 151 мм;
-с промывкой/продувкой диаметром до 151 мм;
-с применением погружных пневмоударных машин диаметром до 250 мм
Самоходная гидроприводная буровая установка ББУ-001 "Опенок-С" с подвижным вращателем. Установка смонтирована на гусеничной тележке, привод которой осуществляется от гидросистемы установки.
Установка обеспечивает бурение наклонных скважин не только в продольной, но и в поперечных плоскостях, а также бурение куста вертикальных, наклонных, горизонтальных скважин с одного пикета без поворота тележки:
-шнеками диаметром до 250 мм;
-пробоотборником шнековым диаметром до 185 мм;
-колонковое «всухую» диаметром до 151 мм;
-с промывкой/продувкой диаметром до 151
Усиление фундаментов с использованием свай
Метод задавливания свай состоит в погружении свай под фундаменты или стены здания с помощью домкрата, упирающегося через распределительную траверсу в кладку фундамента.
а - многосекционные сваи вдавливания с двухсторонней балкой-упором;
Вдавливающей сваю нагрузкой служит, таким образом, масса здания.
Максимальное усилие, развиваемое домкратом, должно соответствовать состоянию равновесия между несущей способностью сваи (по материалу сваи и грунту) и приходящейся на нее нагрузкой
1-трубчатые звенья сваи; 2-гидравлический домкрат; 3-поддомкратная балка; 4-фундамент; 5-трещины
Конструкции свай «МЕГА»: а сваи железобетонные;
б сваи из металлических труб
1 железобетонный распределительный элемент; 2 подпорка; 3 головной элемент;
4 рядовой элемент; 5 нижний элемент; 6 заглушка; 7 фрезеруемые торцы;
8 сварка по контуру; 9 снимаемая по контуру трубы фаска
Этапы (1 3) работ по усилению фундаментов
сваями типа «МЕГА»
1 существующий фундамент; 2 распределительный элемент;
3, 4, 5 головной, нижний и рядовой элементы сваи; 6 домкрат; 7 стальные пластины; 8 подкладки; 9 подпорки;
10 распределительная балка; 11 гидронасос
Усиление ленточных фундаментов двумя рядами свай типа «МЕГА»
1 |
2 |
0 |
0 |
1 |
5 |
0 |
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
0 |
|
|
|
|
|
|
0 |
5 |
|
|
|
|
|
|
3 |
5 |
|
|
|
|
|
|
|
3 |
2 |
|
|
|
|
|
|
2 |
2 5
2
3
0 |
0 |
|
0 |
||
3 |
5 |
|
|
5 |
|
|
|
|
4
1 существующий фундамент; 2 впрессовываемые сваи типа «МЕГА»;
3 железобетонные балки-ростверки; 4 стяжные болты
Усиление кустов свай Во избежание значительных осадок после передачи нагрузки от сооружения на выносные сваи, последние предварительно обжимают гидравлическими домкратами (это особенно важно при висячих сваях). Домкраты устанавливают на головы свай или на обвязку по сваям и упирают в поперечные балки. Работы ведут участками одновременно с обеих сторон фундамента. При опирании поперечных балок непосредственно на сваи длина участка, на котором производятся работы по обжатию, может быть принята минимальной (в этом случае участвуют лишь две симметричные сваи), и обжатие при этом выполняется наиболее просто. При наличии обвязки по сваям обжатие ведут участками большей протяженности, при этом на границах участков в обвязке предусматривают поперечный шов.
1, 2 — сваи и ростверк усиливаемого фундамента; 3 — отверстия для пропуска горизонтальной балки; 4 — поперечная балка; 5 — продольная балка; 6 — новый ростверк (железобетонная обойма); 7 — дополнительная (выносная) свая; 8 — плотный грунт; 9 — штыри для связи дополнительного ростверка с усиливаемым
