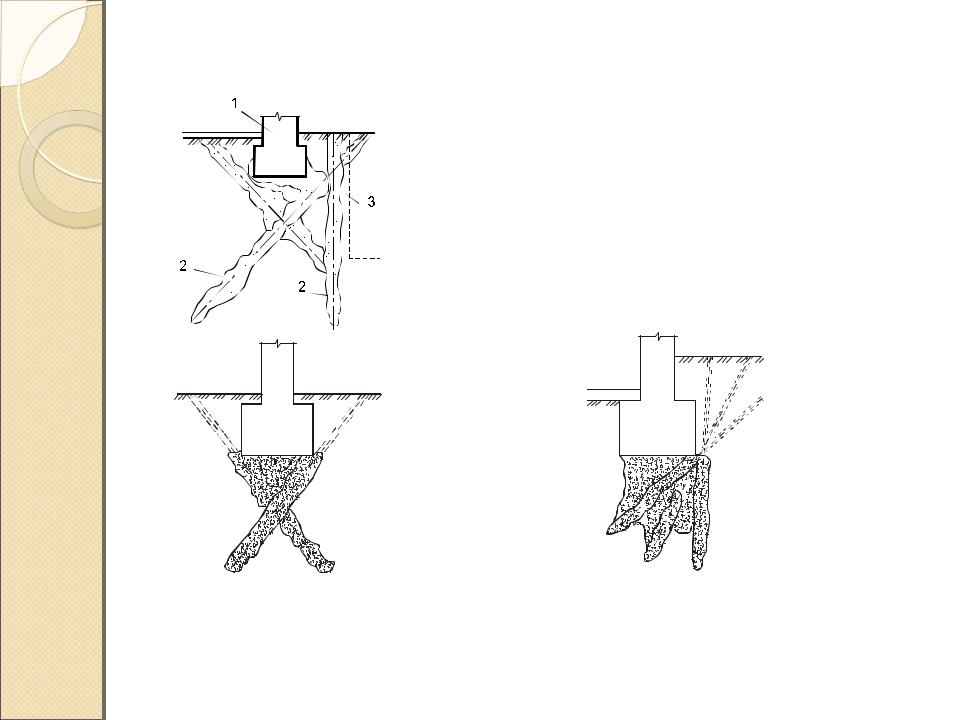

Усиление фундаментов буроинъекционными
сваями
Инъекционное закрепление грунта
под подошвами
существующих
фундаментов возле
ограждения
1 фундамент;
2 буроинъекционные сваи; 3 защитная стенка
Устройство |
Устройство |
наклонных |
буроинъекционных |
буроинъекционных |
свай при |
свай |
одностороннем |
с двух сторон |
бурении скважин |
фундамента |
для усиления |
Буроинъекционный комплекс в процессе изготовления сваи
1 - емкость для цементного раствора; 2 - глиномешалка; 3 - мерный бак; 4 - растворный насос; 5 - промывочный насос; 6 - нагнетательный трубопровод; 7 - емкость для глиняного раствора; 8 - шламоотделитель; 9 - буровой станок; 10 - кондуктор; 11- буровой инструмент; 12 - бурильная труба
График испытаний
буроинъекционных свай на опытной площадке
1 - без опрессовки; 2,3 - с опрессовкой, соответственно, 0,2 и 0,4 МПа; 4 - с опрессовкой высоковольтными разрядами; 5 - двух наклонных свай

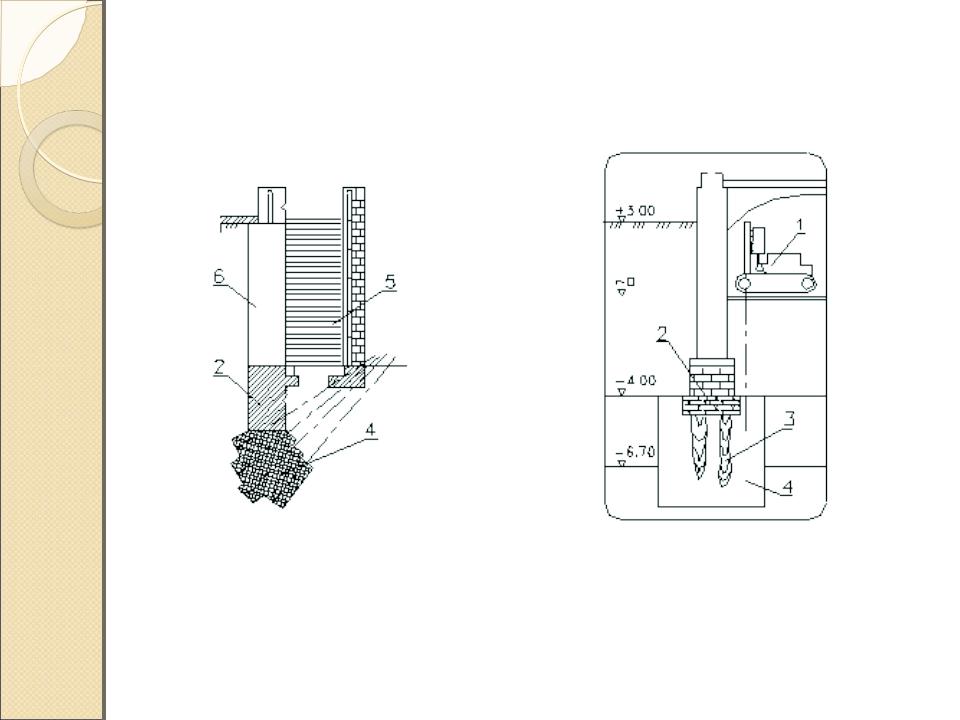

Усиление оснований зданий и сооружений с использованием струйной технологии
а - подпорная стена берегового устоя моста через Дунай; б - памятник военной архитектуры в Вене (казармы Россауэр); 1 - буровой станок SC-1 (Кеller); 2 - существующий фундамент; 3 - деревянные сваи; 4 - укрепленные массивы грунта; 5 - ступени спуска; 6 - подпорная стена канала
Системы струйной технологии
Простая система предусматривает использование монитора также и для инъецирования. Инъекционная смесь подается через одно сопло или через несколько, причем струя выполняет одновременно функции разработки грунта и его упрочнения при заполнении полости.
Двойная система включает в составе монитора две коаксиальные трубы, по которым раздельно транспортируются к соплам инъекционная смесь и воздух. Струя при этом защищается рубашкой из сжатого воздуха, что повышает эффективность метода.
Тройная система является более сложной, но самой эффективной. В нижнюю часть монитора по самостоятельным трубкам подаются вода, воздух и инъекционная суспензия. Струя воды защищается воздухом и разрушает грунт, а в создаваемую полость инъекционная смесь подается при более низком давлении через отдельное сопло.
Системы струйной технологии
Фирма |
|
Система |
|
|
|
|
|
|
простая |
двойная |
тройная |
|
|
|
|
TREVI |
T1 |
T2 |
T3 |
TREVI |
HDI-1 |
HDI-2 |
HDI-3 |
|
|
|
|
KELLER |
SOILCRETE-S |
SOILCRETE-D |
SOILCRETE-T |
|
|
|
|
INSOND |
RODINJET-1 |
RODINJET-2 |
RODINJET-3 |
|
|
|
|
HORLESSBERGE |
GROUT- |
- |
- |
R |
JETTING |
|
|
|
|
|
|
SONDERBAU |
JET-GROUTING |
- |
- |
|
|
|
|
Типы опор, выполняемых при помощи струйной технологии
а ) |
б ) |
в ) |
г ) |
д ) |
е ) |
ж ) |
з ) |
а круглого поперечного сечения; б то же, с уширениями;
в трехлопастная; г четырехлопастная (крестообразное сечение); д то же, с наклонными лопастями;
е трехлопастная с поперечными дисками; ж с винтообразными лопастями; з корневидная
Схема пересадки фундаментов Малого театра в Москве
1 деревянные сваи; 2 выполненные по |
||
струйной технологии опоры; 3 |
насыпной грунт; |
|
4 песок; |
5 глина; 6 |
известняк |
Пример сложной реконструкции зданий
на слабых грунтах
1 - существующее здание на слабом грунте;
2 - стальная решетка;
3 - трубобетонные сваи;
4 - набивные сваи;
5 - подпорные стенки;
6 - грунтовые инъекционные анкера
