46. Что такое теодолит? Какие бывают теодолиты, по типу конструкции? Какую информацию несут буквы и цифры в марках теодолитов? Что такое лимбы и отсчетные устройства?

Теодолит - прибор, служащий для измерения горизонтальных и вертикальных углов.

По конструкции системы вертикальных осей горизонтального круга теодолиты подразделяются на неповторительные и повторительные. У неповторительных теодолитов лимбы имеют только закрепительные винты либо приспособления для поворота и закрепления его в различных положениях. Повторительные теодолиты имеют специальную повторительную систему осей лимба и алидады, позволяющую лимбу совместно с алидадой вращаться вокруг своей оси. Такой теодолит позволяет поочередным вращением алидады несколько раз откладывать (повторять) на лимбе величину измеряемого горизонтального угла, что повышает точность измерений.

- Цифра перед буквой "Т" обозначает поколение серии оптических теодолитов.

“Т” - теодолит.

Число после буквы “Т” говорит о средней квадратической ошибке (СКО) измерения горизонтального угла для теодолитов 4Т15, 3Т5КП, 3Т2КП, 3Т2КА и вертикального угла для теодолита 4Т30П.

Буква “К” сообщает о наличие компенсатора – специального конструктивного узла, который выравнивает положение геодезического прибора.

“П” - зрительная труба с прямым изображением. Напомним, что предыдущие модификации теодолитов, к примеру, 2Т2А, имели зрительные трубы с обратным изображением.

“А” - автоколлимационный оптический теодолит.

“М” - вариант оптического теодолита для маркшейдерских работ.

“Э” - электронный теодолит.

“Н” - устройство измерения углов в электронном теодолите выполнено на основе накопительных датчиков углов фотоэлектрического типа.

- Рабочим эталоном для измерения углов являются лимбы. Окружность лимба разделена на равные части.

По форме поверхности несущей шкалы лимбы подразделяются на:

• конические;

• цилиндрические;

• плоские.

Форма этой поверхности определяется видом и расположением отсчетных устройств.

Лимбы бывают металлические и стеклянные. В современных инструментах они обычно делаются из оптического стекла.

Отсчётное устройство измерительного прибора (аналогового или цифрового), часть прибора, предназначенная для отсчитывания его показаний. О. у. аналогового прибора обычно состоит из шкалы и указателя, причём подвижным может быть либо указатель, либо шкала.

47. Понятие нивелирования. Перечислите и кратко опишите методы нивелирования.

Нивелирование это вид геодезических измерений, в результате которых определяют превышения точек (разность высот), а также их высоты над принятой уровенной поверхностью.

Существует несколько видов нивелирования: геометрическое, тригонометрическое, барометрическое, гидростатическое, механическое

В геодезии выделяют такие методы нивелирования:

• Геометрическое, наиболее точное (отмечено ситуацией, когда превышение между точками получается в форме разности отсчетов по рейке при условии горизонтального положения визирной оси);

• Тригонометрическое (при таком методе превышение между точками будет определяться по расстояниям между точками и измеренным вертикальным углам, имеется в виду нивелирование посредством наклонного визирного луча).

• Барометрическое (основывается на зависимости высоты точек на местности и атмосферного давления);

• Гидростатическое (основано на таком свойстве жидкости в сообщающихся сосудах, как пребывание на одном уровне).

48. Что такое геометрическое нивелирование? Опишите метод нивелирование из середины, нарисуйте схему.

Геометрическое нивелирование – это нивелирование горизонтальным лучом визирования. Этот вид нивелирования выполняют с помощью геодезического прибора – нивелира и реек. Его применяют для определения превышения с высокой степенью точности, когда погрешность при определении превышений составляет не более 1мм на 1 км расстояния.

Нивелирование из середины (считается главным способом). С целью измерения превышения одной точки над другой нивелир устанавливается в средней части между ними, при этом в горизонтальное положение приводится его визирная ось. На этих точках устанавливаются рейки нивелира. Отсчет первой точки берется по задней рейке, а второй – по передней.

49. Что такое геометрическое нивелирование? Опишите метод нивелирование вперед, нарисуйте схему.

Геометрическое нивелирование – это нивелирование горизонтальным лучом визирования. Этот вид нивелирования выполняют с помощью геодезического прибора – нивелира и реек. Его применяют для определения превышения с высокой степенью точности, когда погрешность при определении превышений составляет не более 1мм на 1 км расстояния.

50. Что такое геометрическое нивелирование? Опишите метод нивелирования при больших расстояниях и превышениях между точками, нарисуйте схему.

Геометрическое нивелирование – это нивелирование горизонтальным лучом визирования. Этот вид нивелирования выполняют с помощью геодезического прибора – нивелира и реек. Его применяют для определения превышения с высокой степенью точности, когда погрешность при определении превышений составляет не более 1мм на 1 км расстояния.

51. Тригонометрическое нивелирование, каков его принцип? Выведите формулу тригонометрического нивелирования, с учетом поправок.

Нивелирование - это вид геодезических измерений, в результате которых определяют превышения точек (разность высот), а также их высоты над принятой уровенной поверхностью. По результатам нивелирования изображают рельеф местности на планах и картах, строят профили земной поверхности, составляют организационно-хозяйственные планы лесных питомников, проектируют парки, решают другие задачи лесного и садово-

паркового хозяйств. Существует несколько видов нивелирования: геометрическое, тригонометрическое, барометрическое, гидростатическое, механическое.

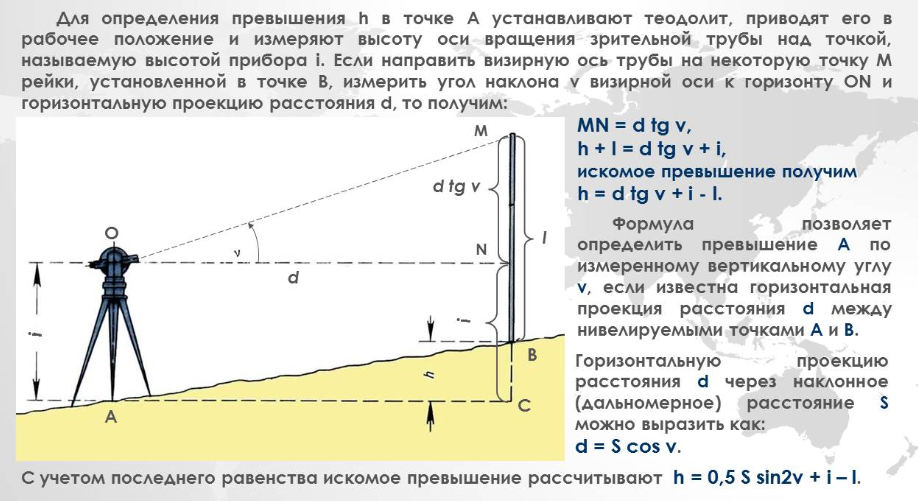

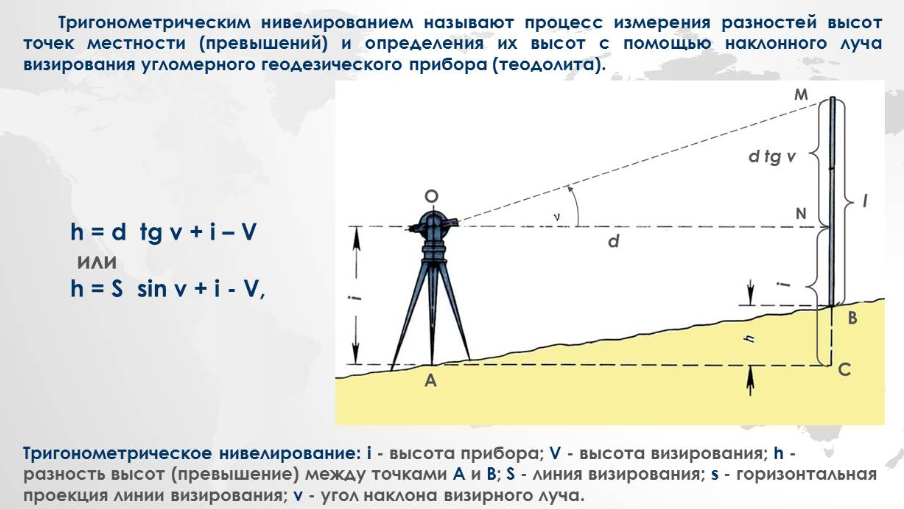

Тригонометрическое нивелирование - это нивелирование наклонным лучом визирования. Выполняют с помощью геодезических приборов, позволяющих измерять вертикальные углы или превышения (теодолиты, тахеометры, кипрегели). При данном виде нивелирования превышение можно определять с погрешностью до 4 см на 100 м расстояния.

52. Опишите принцип барометрического нивелирования. В каких условиях и с помощью, каких приборов, применяется данный метод?

Барометрическое нивелирование - определение высот точек или превышении по измерениям давления воздуха. Давление воздуха измеряют с помощью приборов, называемых барометрами, а по разности давлений определяют превышение. Точность барометрического нивелирования невелика (колеблется от 0,5 до 2 м) и зависит от изменений. Применяют этот способ нивелирования в начальный период инженерных изысканий для всякого рода рекогносцировочных обследований.

53. Что такое тахеометрия. Тахеометрическая съемка. Преимущества и недостатки тахеометрической съемки. Типы тахеометров, их особенности.

Тахеометрия (/ˌtækiˈɒmɪtri/; от греческого "быстрая мера") - это система быстрой съемки, с помощью которой горизонтальное и вертикальное положения точек на поверхности земли относительно друг друга определяются без использования цепи или ленты, или отдельного нивелира.

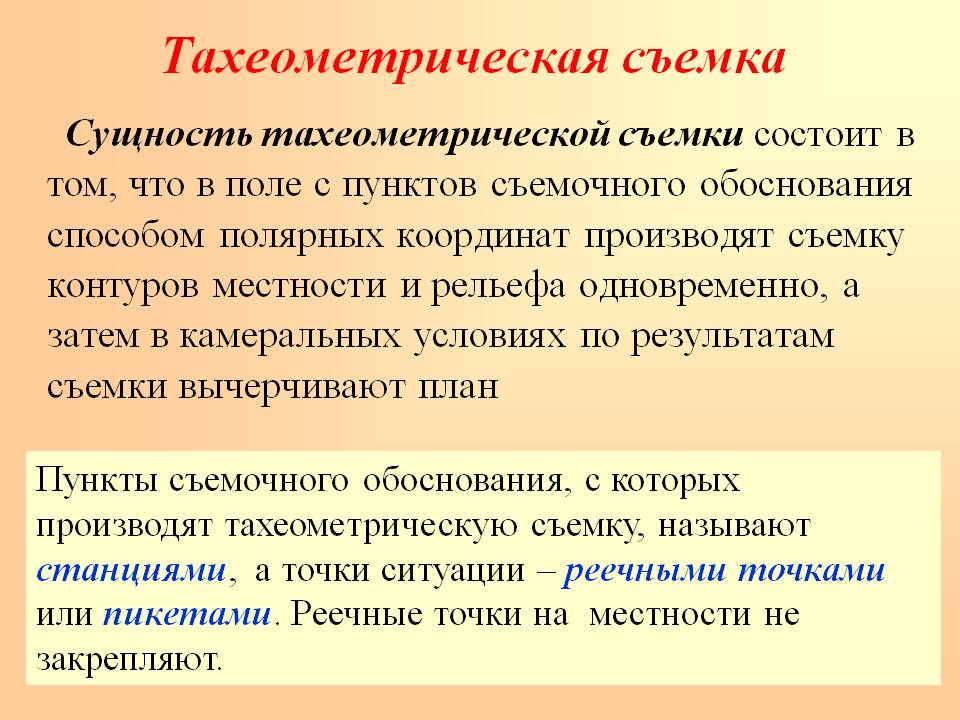

Тахеометрическая съемка - комбинированная съемка, в процессе которой одновременно определяют плановое и высотное положение точек, что позволяет сразу получать топографический план местности. Тахеометрия в буквальном переводе означает быстрое измерение. Положение точек определяют относительно пунктов съемочного обоснования: плановое - полярным способом, высотное - тригонометрическим нивелированием.

При производстве тахеометрической съемки используют геодезический прибор тахеометр, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений. Теодолит, имеющий вертикальный круг, устройство для измерения расстояний и буссоль для ориентирования лимба, относится ктеодолитам-тахеометрам. Теодолитами-тахеометрами является большинство теодолитов технической точности, например T30. Наиболее удобными для выполнения тахеометрической съемки являются тахеометры с номограммным определением превышений и горизонтальных проложений линий. В настоящее время широко используются электронные тахеометры.

• Преимущеста

Преимущества тахеометрической съемки по сравнению с другими видами топографических съемок заключаются в том, что она может выполняться при неблагоприятных погодных условиях; кроме того, камеральные работы могут выполняться другим исполнителем вслед за производством полевых измерений, что позволяет сократить сроки составления плана снимаемой местности.

• Недостатки

Недостатком тахеометрической съемки является то, что составление плана камеральным путем исключает возможность сличения его с местностью, вследствие чего возможны пропуски отдельных деталей и искажения в изображении рельефа.

Три типа тахеометров:

1. Оптические – механические приборы с ручным управлением. По сути, теодолит со сложным многогранным кригелем.

2. Цифровой – отличается наличием электронной составляющей. Автоматически выполняет многие расчетные операции, сохраняет данные.

3. Роботизированный – имеет электрический привод, настраивается на цель сам, без ручного наведения. Гораздо более быстрое получение координат точек.

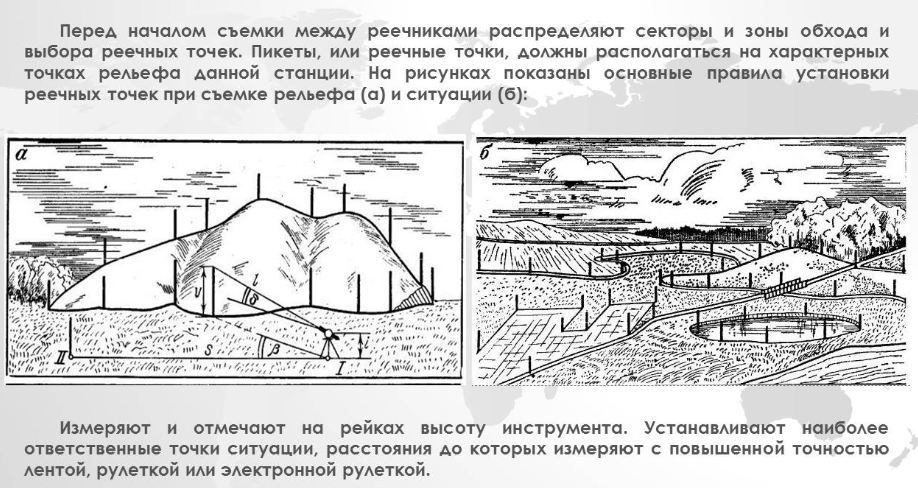

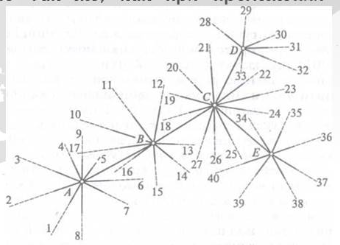

54. Опишите процесс выполнения тахеометрической съемки, нарисуйте схему тахеометрического хода. Понятие пикетов, принцип выбора мест для них. Что такое абрис?

55. Понятие глазомерной съемки. Принцип построения ходов для этого вида съемки. В каких целях и случаях используется данный вид съемки?  Нарисуйте схему буссольно-глазомерного хода  и опишите его принцип.

ГЛАЗОМЕ́РНАЯ СЪЁМКА, упрощённый способ топографич. съёмки; производится для быстрого получения приближённого по точности наглядного плана местности. Выполняется с помощью простейших приборов: планшета с наклеенной на него бумагой, компаса, визирной линейки и циркуля. Расстояния измеряют шагами, с помощью шагомера, по спидометру автомобиля или просто на глаз.

Длины сторон хода, прокладываемого при глазомерной съемке обычно измеряют шагами, считая либо их пары, либо тройки. В первом случае легко осуществляют перевод числа пар шагов, содержащихся в измеренном расстоянии, соответствующее число метров Счет троек шагов не так утомителен и, кроме того, производится попеременно под правую и левую ногу, что не особенно напрягает съемщика. Счет числа шагов облегчается применением шагомера. Длину пары, или тройки шагов определяют, проходя обычным шагом вдоль какой-либо линии, длина которой известна. Для откладывания расстояний, измеренных шагами, пользуются масштабом шагов. Точность измерения расстояний шагами довольно разнообразна: она зависит как от опытности съемщика, так и от условий местности. На ровной местности длина шагов постоянна. На бугристой или наклонной поверхности длина шагов различна и измерение расстояний становится менее точным. В среднем принимают относительную ошибку измерения расстояний шагами 1:50.

Приемы глазомерной съемки широко применяются при топографических рекогносцировках местности, при нанесении отдельных исправлений и дополнений на планы землепользований, бригадных участков, хозяйственных дворов, а также с целью составления планов небольших участков местности. Приемы глазомерной съемки используют также при работе с топографической картой на местности для ее дополнения при географических, геологических и других исследованиях территории.

56. Приборы и приспособления, применяемые при выполнении глазомерной съемки. Методы определения расстояний и направлений.  Нарисуйте схему буссольно-глазомерного хода  и опишите его принцип.

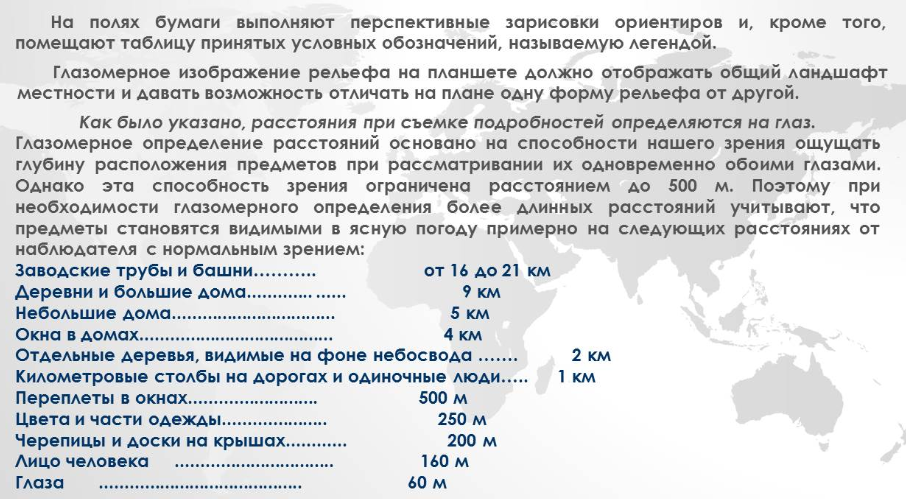

Глазомерная съемка дает возможность быстро получать план местности без применения сложных инструментов. Она не отличается большой точностью, но выполняется значительно быстрее любого другого способа наземной съемки. При глазомерной съемке углы поворота хода строят с помощью визирной линейки на ориентированном по компасу планшете, представляющем собой папку из толстого картона.

Длины сторон хода, прокладываемого при глазомерной съемке обычно измеряют шагами, считая либо их пары, либо тройки. В первом случае легко осуществляют перевод числа пар шагов, содержащихся в измеренном расстоянии, соответствующее число метров Счет троек шагов не так утомителен и, кроме того, производится попеременно под правую и левую ногу, что не особенно напрягает съемщика. Счет числа шагов облегчается применением шагомера. Длину пары, или тройки шагов определяют, проходя обычным шагом вдоль какой-либо линии, длина которой известна. Для откладывания расстояний, измеренных шагами, пользуются масштабом шагов. Точность измерения расстояний шагами довольно разнообразна: она зависит как от опытности съемщика, так и от условий местности. На ровной местности длина шагов постоянна. На бугристой или наклонной поверхности длина шагов различна и измерение расстояний становится менее точным. В среднем принимают относительную ошибку измерения расстояний шагами 1:50.

57. Понятия аэрофотосъемки и аэрогеодезии. Методы аэрофототопографической съемки. Геометрические свойства снимков. Как происходит процесс исправления снимков, от искажений? Виды искажений и их причины, опишите и нарисуйте схему.

Аэрофотосъёмка- фотографирование территории с определённой высоты отповерхности Земли при помощи аэрофотоаппарата, установленного на атмосферном летательном аппарате.

Аэрофотосъемка - комплекс работ для получения топографических планов, карт и ЦММ с использованием материалов фотографирования местности с летательных аппаратов.

ГЕОМЕТРИЧЕСКИЕ СВОЙСТВА СНИМКА

Метод аэрофотосъемки (стереотопографический метод) При этом методе планы и карты получают по аэрофотоснимкам на специальных стереофотограмметрических приборах. Предварительно на местности производят сгущение планово-высотной геодезической основы и привязку опознаков. Опознаками называют хорошо опознаваемые на снимках точки местности, имеющие плановые и высотные координаты. Существуют различные технологические варианты создания карт и планов. Метод применяется при картографировании больших участков поверхности в масштабах 1:2000, 1:5000, 1:10000.

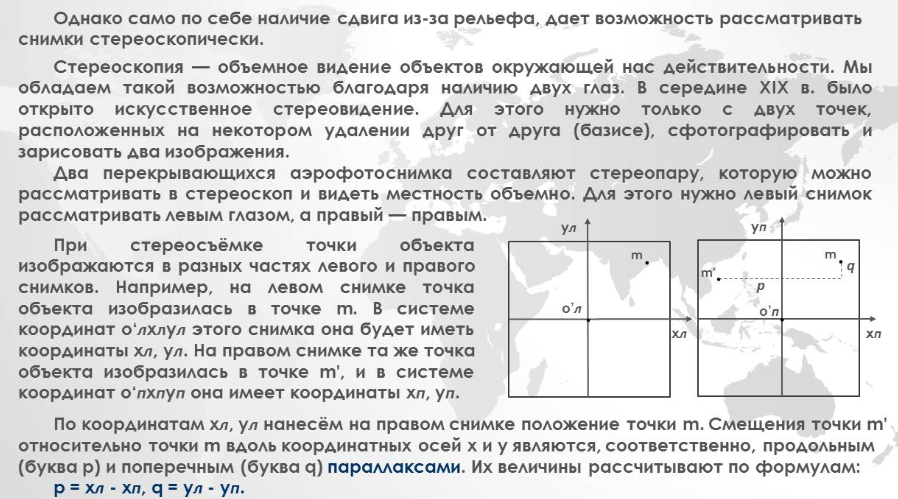

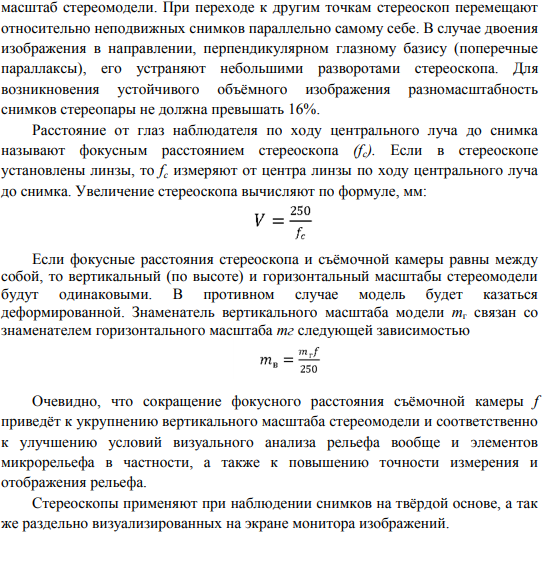

58. Стереоскопия. Методы создания стереоскопического изображения. Понятие параллакса, и параллактического сдвига. Использование параллакса для измерения разности высот. Опишите и нарисуйте схему.

Параллактическим смещением называется изменение направления на предмет при перемещении наблюдателя.

59. Понятие космической съемки и космических снимков. Откуда производится космосъемка? Основные параметры орбит, влияющие на процесс космосъемки. Что такое гелиосинхронные и геосинхронные орбиты?

Космическая съёмка, съемка земной поверхности с космических летательных аппаратов (КЛА), выполняемая при помощи специальной аппаратуры (фотосъемка, сканерная, радиолокационная, тепловая съемки и др.)

Космические снимки собирательное название данных, получаемых посредством космических аппаратов (КА) в различных диапазонах электромагнитного спектра, визуализируемых затем по определённому алгоритму.

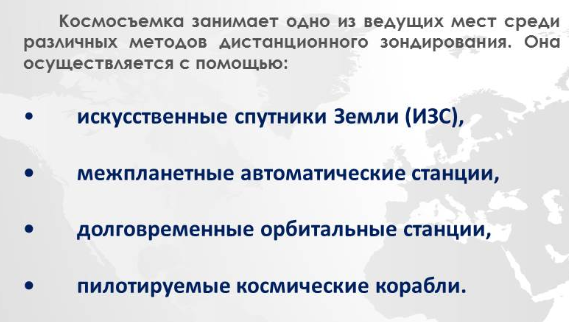

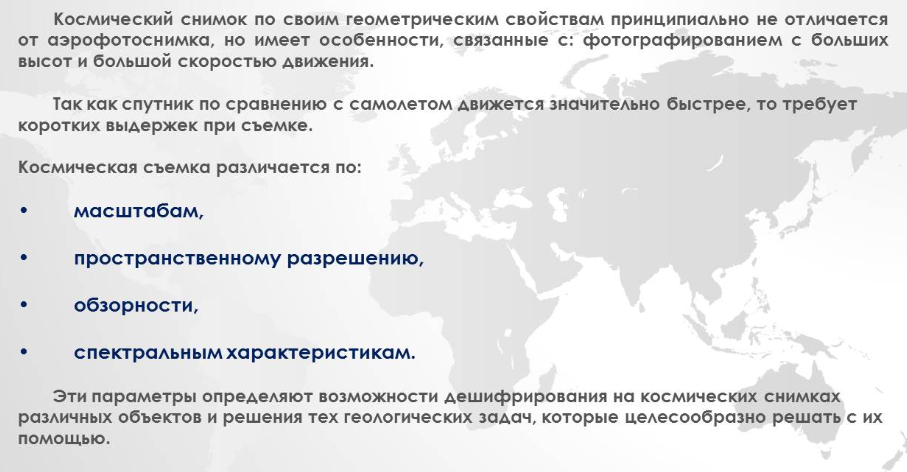

Космическая съемка. Эту съемку выполняют с космических аппаратов и специальных спутников. Аппаратура для съемки имеет большое фокусное расстояние, а оптика позволяет получать снимки высокой разрешающей способностью. Метод находит применение для сбора информации и составления специальных фотопланов и карт средних и мелких масштабов. Применяется в экономических, геологических и военных целях, а также для решения специальных и научных задач геомониторинга окружающей среды.

60. Методы ведения космической съемки. По каким параметрам различают методы ведения космических съемок? Кратко опишите каждый из методов.

Пространственное разрешение.

1. Снимки очень низкого разрешения, измеряющегося десятками километров. n10 км. Это микроволновые радиометрические снимки.

2. Снимки низкого разрешения, измеряющегося километрами. n1000 м. Локальные объекты, площадью в квадратные километры. Телевизионные и сканерные снимки с метеорологических спутников, ресурсных спутников или геостационарных орбит.

3. Снимки среднего разрешения, измеряющегося сотнями метров. n100 м. Это разрешение подходит для отображения природных объектов, но не достаточно для объектов, связанных с хозяйственной деятельностью. Сканирующая аппаратура среднего разрешения и тепловая инфракрасная аппаратура ресурсных спутников.

4. Снимки высокого разрешения, измеряющегося десятками метров. Изображаются малые объекты площадью от десятков до сотен квадратных метров, т.е. не только природные, но и объекты, связанные с хозяйственной деятельностью.

Масштаб

1. Мелкомасштабный (1:10 000 000 - 1:100 000 000), получаемые с геостационарных орбит и с метеоспутников.

2. Среднемасштабные (1:1 000 000 - 1:10 000 000), типичные для съемок с пилотируемых кораблей и орбитальных станций

3. Крупномасштабные (крупнее 1:1 000 000), получаемые со специальных картографических спутников.

Спектральные характеристики – количество спектральных каналов, используемых для дешифрирования тех или иных свойств почвенного и растительного покрова, горных пород и водных объектов

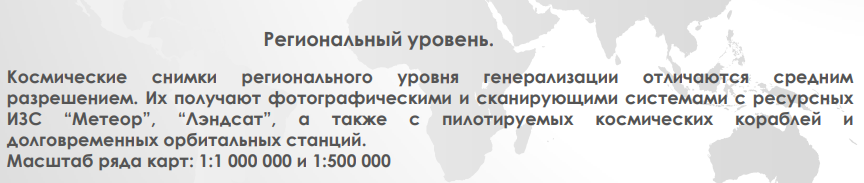

61. Масштабный ряд и уровень генерализации космоснимков, принятый в России. Карты какого масштаба получают с помощью снимков глобального уровня, что позволяют выяснить эти снимки?

62. Масштабный ряд и уровень генерализации космоснимков, принятый в России. Карты какого масштаба получают с помощью снимков континентального уровня, что позволяют выяснить эти снимки?

63. Масштабный ряд и уровень генерализации космоснимков, принятый в России. Карты какого масштаба получают с помощью снимков регионального уровня, что позволяют выяснить эти снимки?

64. Масштабный ряд и уровень генерализации космоснимков, принятый в России. Карты какого масштаба получают с помощью снимков локального и детального уровней, что позволяют выяснить эти снимки?

65. Что такое ГИС? Какие возможности включает в себя ГИС? Перечислите типы ГИС. Что такое геокодирование.

ГИС (геоинформационная система) – система сбора, хранения, анализа и графической визуализации пространственных (географических) данных и связанных и ними информации о необходимых объектах.

ГИС включает в себя возможности: систем управления базами данных, редакторов растровой и векторной графики и аналитических средств и применяются в картографии геологии, метеорологии, экологии, землеустройстве, муниципальном управлении, транспорте, экономике, обороне и многих других областях.

Типы ГИС:

1. Профессиональные ГИС

2. Открытые ГИС

3. Встроенные ГИС

4. GPS

5. Интернет - ГИС

6. САПР-ГИС

7. Настольные ГИС

Геокодирование — это определение координат объектов по их географическим текстовым описаниям, которые, как правило, выражены в виде адресов и/или почтовых кодов.

66. Перечислите и опишите ключевые составляющие любой ГИС. Типы данных, используемые в ГИС, их отличия. Основные задачи выполняемые средствами ГИС.

Ключевые составляющие ГИС: аппаратные средства, программное обеспечение, данные, исполнители и методы

Типы данных: векторные и растровые

Растровая модель оптимальная для работы с непрерывными свойствами. Растровое изображение представляет собой набор знаний для отдельных элементарных составляющих (ячеек), но подобно отсканированной карте или картинке.

67. Охарактеризуйте размер эллипсоида формулой.

68. Что описывает данная формула:

69. Нарисуйте схему превышения (h) двух точек А и В, а так же их положение (H) относительно уровенной поверхности

70. Нарисуйте схему плоских прямоугольных координат, обозначьте оси и четверти.

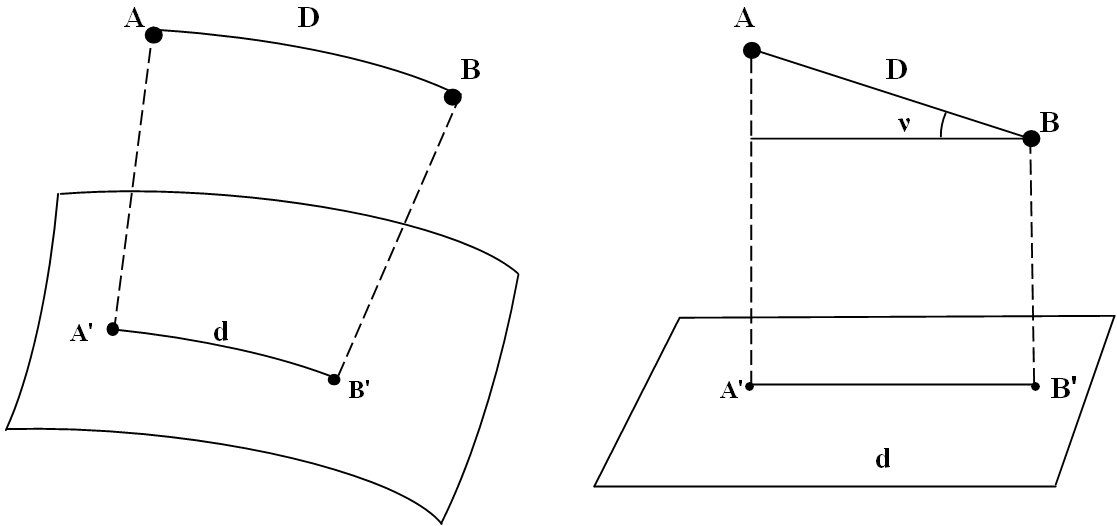

71. Опишите ортогональной метод проектирования d = D ∙ cosν. Нарисуйте схему.

Проекция наклонного расстояния на горизонтальную плоскость называется горизонтальным проложением. Горизонтальные проложения линий отличаются от их длин на местности, и вычисляются по следующей формуле : s =S соs ν (под буквой в)

72. Что описывает приведенная схема, выразите её формулой.

Формула: d=D*cosv

Схема описывает проекцию земной поверхности на плоскость

73. Укажите графическое изображение географического, магнитного и осевого меридианов.

74. Как называется румб линии, если точка 1 линии начальная, а точка 2 –конечная?

Прямой румб

75. Как называется румб линии, если точка 2 линии начальная, а точка 1 – конечная?

Обратный румб

76. Напишите формулу, по которой можно определить истинный азимут, выраженный через магнитный азимут и магнитное склонение.

77. Какова средняя длина сторон треугольников для триангуляции в геодезической сети 1-го класса и 2-го класса.

Средняя длина сторон треугольников для триангуляции 1кл D =20-25км

Внутри полигонов и треугольников 1 кл строят сплошные сети триангуляции или полигонометрии 2кл. Длины сторон триангуляции D = 7 – 20 км

78. Какова средняя длина сторон треугольников для триангуляции в геодезической сети 3-го класса и 4-го класса.

Внутри треугольников 2 класса строят пункты триангуляции или полигонометрии 3 и 4 классов

3 класс длины сторон D = 5-8 км

4 класс длины сторон D = 1-5 км

79. Типы конструкций геодезических знаков, в зависимости от видимости.

80. Лист Государственной карты, какого масштаба будет обозначаться следующим образом: N-37

1:1000000

81. N-37-Г какого масштаба лист? Это лист государственной карты масштаба: мелкомасштабная-1:500 000

82. IV-N-37 какого масштаба лист? Это лист государственной карты масштаба: мелкомасштабная-1:300 000

83. N-37-XIX- какого масштаба лист? Это лист государственной карты масштаба: среднемасштабная-1:200 000

84. N-37-144 какого масштаба лист? Это лист государственной карты масштаба: среднемасштабная-1:100 000

85. N-37-144-Г какого масштаба лист? Это лист государственной карты масштаба: крупномасштабная-1:50 000

86. N-37-144-Г-г какого масштаба лист? Это лист государственной карты масштаба: крупномасштабная-1:25 000

87. N-37-144-Г-г-4 какого масштаба лист? Это лист государственной карты масштаба: крупномасштабная-1:10 000

88. N-37-144-(256) какого масштаба лист? Это лист государственной карты масштаба: план-1:5 000

89. N-37-144-(256-в) какого масштаба лист? Это лист государственной карты масштаба: план-1:2 000

90. Как найти d?

Чтобы найти d, нужно отрезок АВ(D) умножить на синус v. d=D×cosv

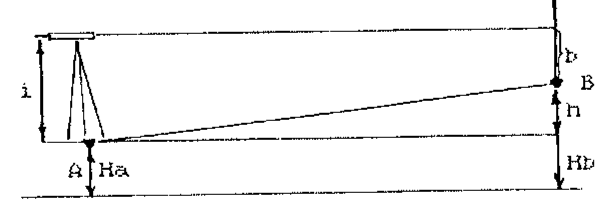

91. Как называется данный метод съемки:

Данный метод съемки называется нивелирование вперёд (это способ геометрического нивелирования). При нивелировании вперед нивелир устанавливают в задней точке А, измеряют высоту инструмента i (высоту визирной оси над точкой А) и выполняют отсчет b по рейке, установленной в передней точке В.

92. Как найти h?

h=I-b

93. Как найти Hb?

HB=HA+h

94. Как называется данный метод съемки:

Данный метод съёмки называется нивелирование от середины (это способ геометрического нивелирования). При геометрическом нивелировании способом из середины на начальной (задней) и определяемой (передней) точках ставят отвесно рейки c делениями, обозначенными снизу вверх. Между рейками ставят нивелир. Его визирную ось приводят в горизонтальное положение и наводят последовательно на заднюю (А), а затем на переднюю (В) точки и берут отсчеты а и b. Расстояние от нивелира до рейки называют плечом, различают соответственно заднее и переднее плечо, они должны быть приблизительно одинаковыми при измерениях способом из середины.

95. Как найти h?

Превышение равно отсчету по задней рейке (а) минус отсчет по передней рейке (b)

h=a-b

96. Как найти Hb?

Отметка передней точки определится по формуле HB=HA+(+-h). Знак «-»в превышении говорит о том, что передняя точка В ниже чем задняя А. Знак «+» означает, что передняя точка выше задней.

97. Принципом какой съемки является данная картинка? Как найти ∆h?



Тахеометрической съемки. Δh = D tgv D – горизонтальная проекция расстояния между нивелируемыми точками А и В

Tg v – тангенс угла наклона визирного луча
