Далее оформляется чертеж в соответствии с требованиями ГОСТ ЕСКД (рис. 47).
Рис. 47 Полученный чертеж
РАБОТА 3. ПОСТРОЕНИЕ РАЗВЕРТКИ МНОГОГРАННИКА
В среде САПР TFLEX/CAD для построения развёртки линейчатой поверхности выбирается грань соответствующего типа. Грань может быть как замкнутой, так и разомкнутой, может иметь отверстия различной формы. Используется команда «3D-профиль».
Создаваемая развертка строится в плоскости, касательной к поверхности исходной грани. Точка касания профиля и грани может быть задана любым 3D объектом, способным определить точку (например, 3D узлом или вершиной тела). Заданная точка должна лежать на исходной грани. Когда выбранная грань является замкнутой (периодической), та же 3D точка используется для задания линии разреза развёртки. Разрезание производится по образую-
щей прямой, проходящей через данный узел.
61
Для построения 3D-профиля как развёртки цилиндрической грани указывается развёртываемая грань и точка касания плоскости создаваемого профиля развёртываемой грани.
Для создания профиля как развёртки конической грани указывается коническая грань. Допускается выбор граней, подложенная поверхность которых представляет собой любой круглый конус.
Для создания развёртки набора граней указываются разворачиваемые грани тела. Выбранные грани обязательно должны иметь общие рёбра. При создании профиля производится разворачивание как самих поверхностей граней (если они являются неплоскими и разворачиваемыми), так и граней относительно общих рёбер.
Положение профиля в пространстве задаётся 3D точкой на одной из выбранных граней. Плоскость профиля будет касательной к данной грани в указанной точке.
По умолчанию на создаваемом 3D профиле не отображаются рёбра – границы граней исходного тела. Однако при необходимости они могут быть созданы.
Подробно создание разверток рассматривается в учебном посо-
бии по САПР TFLEX/CAD.
На рис. 48 и 49 представлен результат создания развертки многогранника и оформление чертежа.
Создание 3D-профиля, как развертки получается с помощью команд «Построение 3D-профиля/Построить развертку набора граней»
62
Рис. 48 Построение развертки на основе 3D модели
Для получения развертки на чертеже выполняется команда «Проекция/Вид сверху/Элементы/Профиль 1».
Рис. 49 Создание чертежа развертки
63
РАБОТА 4. РАЗЪЕМНЫЕ И НЕРАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ
Любой предмет или набор предметов производства, подлежащих изготовлению на предприятии, является изделием.
ГОСТ 2.101-68 устанавливает четыре вида изделий: детали, сборочные единицы, комплексы, комплекты.
На кафедре инженерной графики студенты изучают два вида изделий - детали и сборочные единицы.
Деталь — это изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (болт, гайка, литой корпус, штампованная крышка, валик, сильфон и т.п.), а сборочная единица — изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями, такими как сварка, свинчивание и др. (осциллограф, армированный маховичок, сварной корпус).
При выполнении работы 4 необходимо познакомиться с ГОСТ 2.101-68, в которых представлены виды соединений деталей приборов и механизмов, изучить основные типы резьб и резьбовых изделий, их изображения и обозначения на чертежах. Необходимо получить представление о таких деталях, как фланцы, ниппели, штуцер, познакомиться с изображением соединений деталей при помощи сварки, пайки, склеивания.
Выполнение работы следует начинать с изучения лекций, учебных пособий, ГОСТ [2, 10,11].
Студенты факультетов "А","К" и "Т" работу выполняют в третьем семестре.
Студенты факультета "Ф" выполняют задание в формате А3 чертежи двух соединений — штуцерно-ниппельного и фланцевого, получивших широкое распространение в вакуумной технике.
Варианты заданий и все необходимые данные для выполнения работы 4 приведены в [13]. Построение изображений болта, гайки, шайбы по относительным размерам показано на рис.50. Изображения стандартных резьбовых изделий - болтов, гаек, шайб, шпилек и
64
их размеры даны в справочниках по машиностроительному черче-
нию [13, 14].
Рис. 50Построение изображений болта, гайки, шайбы по относительным размерам
Построение штуцерного и фланцевого соединений показано на рис. 51.
65
Работа выполняется, как и предыдущие задания, поэтапно и предъявляется преподавателю на защиту и оценку.
Рис. 51Построение штуцерного и фланцевого соединений
Ниже представлен сценарий создания чертежа штуцерного соединения с иcпользованием САПР TFLEX/CAD.
Любой чертеж, созданный в TFLEX/CAD, может быть фрагментом, то есть чертежом, включенным в другой чертеж. Для удобства работы с чертежами-фрагментами организовано их хранение в библиотеках. Такими библиотеками могут быть библиотеки болтов, гаек, элементов соединений для трубопроводов (штуцеров, ниппелей, колец, и т.д.).
Вместе с системой T-FLEX/CAD поставляется несколько библиотек различных стандартных элементов. Все они являются параметрическими, то есть каждый элемент может быть использован именно в том виде, в каком это необходимо в каждом конкретном случае.
Выполнение работы 4 с использованиемTFLEX/CADследует начать с изучения содержимого библиотек элементов (3D-
66
фрагментов) для трубопроводов (гайки, шайбы, болты, фланцы, ниппели, штуцеры и т.д.).
Для выполнения задания необходимо выполнить сборку штуцерного или фланцевого соединения из 3D-фрагментов, представленных в библиотеках TFLEX/CAD, определив параметры частей соединения в соответствии с индивидуальным заданием, такие диаметр трубы, длина ниппеля и т.д. Затем выполнить чертеж в соответствии с требованиями ГОСТ ЕСКД.
Решение задачи рассмотрим на примере штуцерного соединения.
На рабочей плоскости «Вид слева» создается проекция трубы в соответствии с заданием и применением операции «Выталкивание» создается ее 3D-модель(рис. 52).
Рис. 52 Создается проекция трубы рабочей плоскости «Вид слева»
Необходимо сохранить 3D-фрагмент трубы в рабочей папке (например, «Труба 30»).
Выбираем из библиотеки (команда – «Операции/3D-фрагмент» ниппель в соответствии с заданием (папка – «Соединения для тру-
67
бопроводов 3D 11/Ниппели ТР». Например, ниппель сферический припайной ГОСТ 16041-70.
Выбираем точку для привязки координат двух 3D-фрагментов, выполняем поворот ниппеля вокруг оси (при необходимости), задаем наружный диаметр трубы для ниппеля и, выполнив команду «соединить» получаем сборочную единицу (рис.53).

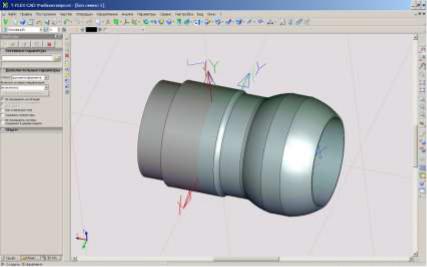

Рис. 53 Сборочная единица фрагмента трубы и ниппеля
Выбираем из библиотеки (команда – «Операции/3D-фрагмент» кольцо в соответствии с заданием (папка – «Соединения для трубопроводов 3D 11/Кольца ТР». Например, кольцо упорное ГОСТ
16048-70.
Выбираем точку для привязки координат двух 3D-фрагментов, выполняем поворот кольца вокруг оси (при необходимости), задаем наружный диаметр трубы для кольца и, выполнив команду «соединить» получаем сборочную единицу (рис.54).
Выбираем из библиотеки (команда – «Операции/3D-фрагмент» гайку в соответствии с заданием (папка – «Соединения для трубо-
68
проводов 3D 11/ГайкиТР». Например, гайка накидная для сферического ниппеля ГОСТ 16047-70.
Выбираем точку для привязки координат двух 3D-фрагментов, выполняем поворот гайки вокруг оси (при необходимости), задаем параметры гайки (диаметр) и, выполнив команду «соединить» получаем сборочную единицу (рис.55).
Рис. 54 Сборочная единица фрагмента трубы, ниппеля и кольца уплотнительного
69
Рис. 55 Сборочная единица фрагмента трубы, ниппеля, кольца уплотнительного и гайки накидной
Выбираем из библиотеки (команда – «Операции/3D-фрагмент» штуцер в соответствии с заданием (папка – «Соединения для трубопроводов 3D 11/Штуцеры ТР». Например, штуцер припайной ГОСТ 16044-70.
Выбираем точку для привязки координат двух 3D-фрагментов, выполняем поворот штуцера вокруг оси (при необходимости), задаем параметры штуцера (диаметр) и, выполнив команду «соединить» получаем сборочную единицу (рис.56).
70
