7. Клапан игольчатый

Применяется в гидравлических и пневматических системах, а также в системах среднего вакуума, имеет условный проходной диаметр Ду 8мм.

Корпус клапана может крепиться к монтажной стойке винтами. Позволяет с высокой точностью регулировать расход рабочей среды и полностью перекрывать поток. Рассчитан на высокое давление (до 20МПа). Примененные материалы дают возможность использовать клапан в агрессивных средах: фторе, фторидах, газообразных соединениях серы и т.п.

Схема клапана и его составные части приведены на рис.20. В корпус 1, выполненный из нержавеющей стали, ввернут стальной штуцер 2, в котором запрессовано медное седло 3. На верхнюю часть корпуса навинчена стальная крышка 4; в нее ввинчен стальной шпиндель 5, на который в верхней части надета рукоятка, закрепленная штифтом 7. В корпус сверху вставлено латунное кольцо 8, затем тефлоновая втулка уплотнительная 9 и латунная втулка нажимная 10.

Втулка нажимная соприкасается сверху с винтом поджимным 11, который имеет отверстия для его вращения. Винт поджимной ввинчен в крышку 4 и служит для поджатия сальникового уплотнения, состоящего из деталей 8,9 и 10. Крышка имеет две широкие прорези для вращения нажимного винта. Крышка навинчивается на корпус до упора и стопорится для предотвращения отвинчивания винтом установочным 12.

Регулировка потока рабочей среды и его перекрытие осуществляется вращением шпинделя с помощью рукоятки. При вращении по часовой стрелке шпиндель опускается и либо полностью перекрывает поток, либо уменьшает его, так как он оканчивается снизу конусом с небольшим углом. Сальниковое уплотнение, осуществляемое тефлоновой втулкой, позволяет использовать клапан в вакуумных системах. При этом шпиндель в месте соприкосновения со втулкой должен быть отполирован.

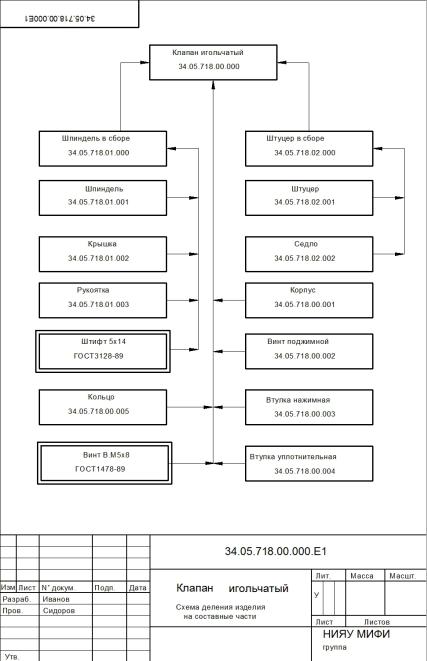

При выполнении схемы деления изделия на составные части прежде всего выявляем наличие сборочных единиц, являющихся составными частями клапана (входящие сборочные единицы). Это 1) штуцер в сборе, состоящий из штуцера 2 и запрессованного в него седла 3, 2) шпиндель в сборе, состоящий из шпинделя 5, руко-

66

ятки 6, штифта 7 (стандартное изделие) и крышки 4. Крышка входит в состав шпинделя в сборе, так как она не может быть свинчена со шпинделя после соединения рукоятки со шпинделем с помощью штифта. Остальные составные части являются отдельными деталями.

Следует обратить внимание на выполнение сборочного чертежа входящей сборочной единицы “Штуцер в сборе”. Этот конструкторский документ объединяет 2 документа: спецификацию и сборочный чертеж, что допускается ГОСТ.

Рис.
