СТЫКИ ПАНЕЛЕЙ
Высокая степень заводской готовности клееных панелей позволяет создавать простые и надежные решения стыков и сочленений панелей в различных конструктивных узлах.
Для стыков и сочленений могут быть использованы различные крепежные элементы. Для соединения панелей в конструкциях перекрытий и в стыках типа "стена-перекрытие" используют специальные самонарезающие шурупы, гвозди, штыри на клею и другие детали.
СТЫКИ СТЕНОВЫХ ПАНЕЛЕЙ
СТЫКИ ПАНЕЛЕЙ ПЕРЕКРЫТИЯ И СТЕН
ПАНЕЛЬНЫЕ ДОМА
ДОМА ПОСТРОЕЧНОГО ИЗГОТОВЛЕНИЯ
Стены являются несущими элементами и выполняют теплоизоляционные функции. Стены этих домов изготавливают из оцилиндрованных бревен или бруса.
в
Узлы сплачивания оцилиндрованных бревен: а) продольный пропил («искусственная трещина»): б) продольный паз цилиндрической формы: в) финский паз (снизу имеет два «шипа», а сверху делаются канавки).
Отличие в радиусе межвенцового паза (он должен быть меньше радиуса чаши) и его конфигурации. В результате венцы плотно прилегают друг к другу, уменьшается продувание стен. Межвенцовый уплотнитель полностью находится в пазу, а не за его пределами, и не подвергается влиянию влаги, приводящей к порче древесины.
Брус делится на два вида:
•Цельный – его делают из цельных бревен;
•Клееный – клеят из подготовленных ламелей. Цельный брус может быть
•тесаным – бревна-заготовки обтесывают вручную и используют при строительстве дорогих и очень красивых домов «ручной рубки».
•непрофилированным
•профилированным
Непрофилированный брус, он же «обычный», он же «лохматый», делают в заводских условиях из древесины естественной влажности (это более 20%, меньше – сухой брус) по простейшей технологии – у бревна срезаются четыре стороны канта. У такого бруса квадратное или прямоугольное сечение.
У профилированного бруса плоская или полуовальная внешняя сторона со снятой фаской или без. Верхняя и нижняя сторона бруса выполнены в системе «шип-паз» или «гребенка», поэтому элементы дома при сборке они максимально плотно прилегают друг к другу, не образуя мостков холода. Если при строительстве таких деревянных домов используется соединение шип-паз, то применяют межвенцовый утеплитель: в процессе усадки и усыхания пазовый брус может немного «повести», и без утеплителя может возникнуть продувание.

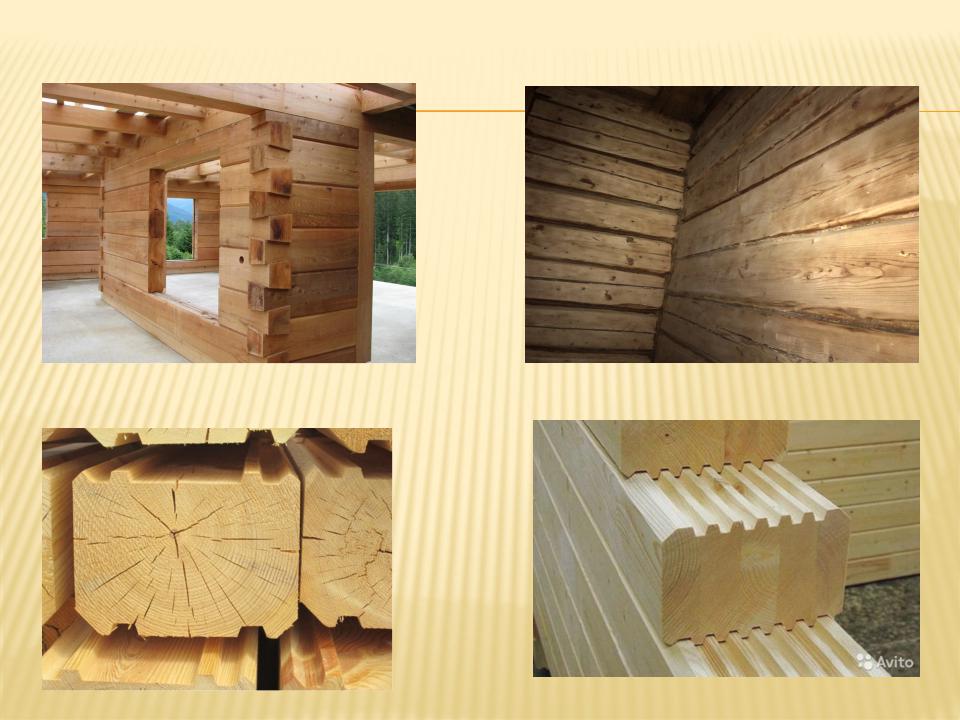

ВИДЫ БРУСА
цельный тесаный |
цельный непрофилированный |
цельный профилированный |
клееный профилированный |
СОЕДИНЕНИЯ БРЕВЕН И БРУСОВ
соединение «в лапу»
соединение «в обло»
соединение на шпонках |
соединение внутренней и наружной стен |
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ДОМОВ
ПОСТРОЕЧНОГО ИЗГОТОВЛЕНИЯ
Достоинства:
архитектурная выразительность фасадов
хорошая теплоизоляция, уют
экологичность и польза для здоровья
Недостатки:
усадка стен в поперечном направлении
ограниченный размер срубов
необходимость поперечных стен для обеспечения устойчивости продольных стен большой длины
длительные сроки возведения
УСТРОЙСТВО И УТЕПЛЕНИЕ ЦОКОЛЯ
Надежность и долговечность здания со стенами из древесины в большой степени зависит от цокольной части. При перекрытии цоколя деревянными конструкциями в цоколе вблизи углов устраиваются отверстия 150х150мм («продухи») для вентилирования из-за влажности грунта в подполье.
При малых толщинах цоколя из-за его промерзания зимой в подполье повышается влажность воздуха.
Предусматривают утепление цоколя.
