ЭЛЕМЕНТЫ СТРОПИЛЬНОЙ СИСТЕМЫ
ЭЛЕМЕНТЫ СТРОПИЛЬНОЙ СИСТЕМЫ
•Мауэрлат. Брус, проходящий по периметру внешних стен дома – именно он дает основу для монтажа будущей системы стропил.
•Нога. Это несущий элемент. Две ноги, расположенные друг напротив друга, создают ферму и соединяют мауэрлат и конек.
•Прогон. Он бывает коньковым или боковым – это брус, соединяющий стропильные ноги и придающий им жесткость.
•Затяжка. Это деревянный брус, который скрепляет стропила в нижней части и не дает им сдвигаться под вертикальной нагрузкой.
•Подкосы и стойки. Они отвечают за общую жесткость и устойчивость стропильной конструкции.
•Лежень. Это брус, расположенный параллельно коньку в нижней плоскости системы – в него упираются подкосы и стойки.
•Обрешетка. Она устанавливается поперек стропильных ног и отвечает за распределение нагрузки по стропилам.
•Конек. Это горизонтальный брус, который крепится в верхней части кровельной системы и соединяет между собой скаты.
•Кобылки. Они используются для организации свесов крыши при недостаточной длине стропильных ног.
•Свес. Конструкционный элемент, который защищает стены и фасадную отделку от осадков.
СИСТЕМА ДЛЯ ОДНОСКАТНОЙ КРЫШИ
В основном односкатная кровельная система используется в хозяйственных и нежилых постройках, так как она имеет максимально простое устройство, но слишком небольшой уровень наклона, из-за чего на крыше могут скапливаться осадки – уклона до 26 градусов достаточно для стока воды, но недостаточно для схода снега.
Сторона уклона крыши обычно выбирается по направлению ветра – установка кровли с подветренной стороны позволяет снизить нагрузку на систему и сделать ее устойчивой к сильным порывам ветра.
Односкатные кровельные системы можно разделить на вентилируемые и невентилируемые. Вентилируемые устанавливаются на бани, временные жилые постройки, сараи для скота, чтобы создать в помещении оптимальный микроклимат за счет промежутков между слоями кровельного пирога, в которых воздух может свободно

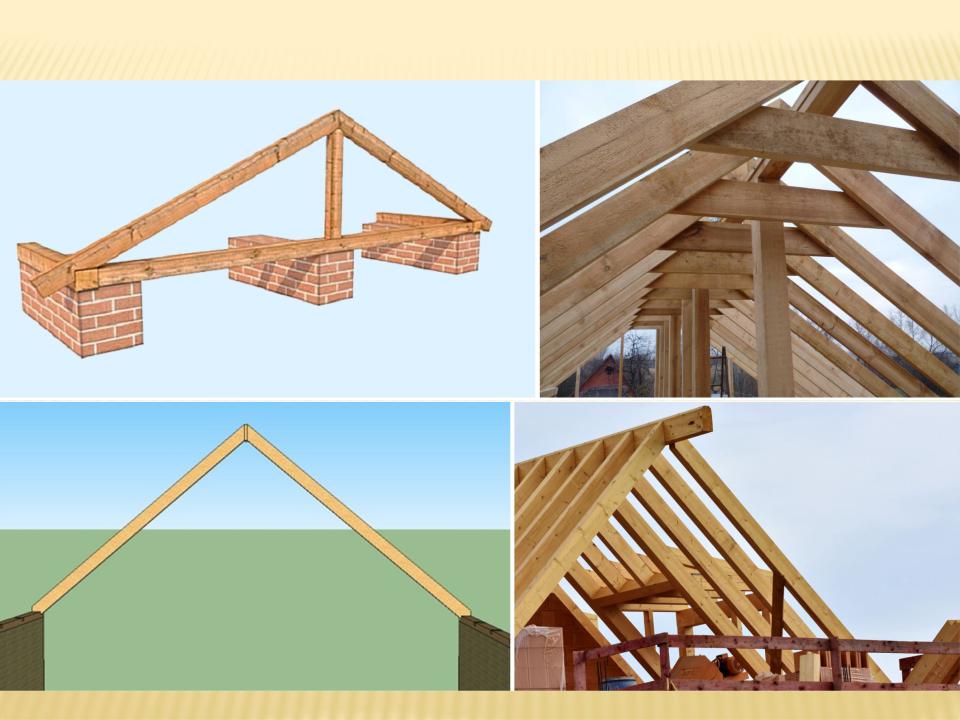

НАСЛОННАЯ КРОВЛЯ. ВИСЯЧИЕ СТРОПИЛА
НАСЛОННАЯ КРОВЛЯ
Наслонная система используется, в основном, для двускатных крыш и отличается более простой конструкцией, чем у висячих стропил. Большим плюсом наслонной системы является естественная вентиляция, которая положительно влияет на продолжительность службы стропил и утеплителя.
Среди конструктивных особенностей такой системы можно отметить обязательную установку опоры под коньковой пяткой стропильной ноги – для этого используется прогон или верхний торец смежной стропилины. Также обязательно использование мауэрлата и дополнительных прогонов при большой длине пролета. К недостаткам наслонной кровли можно отнести то, что некоторые ее элементы напрямую влияют на будущую планировку чердака и его эксплуатацию.
ВИСЯЧИЕ СТРОПИЛА
Висячие стропила в процессе монтажа образуют треугольник за счет двух верхних уклонных стропилин, основания и затяжки, которой скрепляются «ноги». Именно благодаря затяжке удается нейтрализовать распирающую нагрузку и компенсировать давление, которое создают кровля, обрешетка и атмосферные осадки. Среди особенностей такой системы можно выделить наличие металлической или деревянной затяжки, возможность монтажа без мауэрлата (его можно заменить доской), и монтаж уже готовой системы замкнутых «треугольников» на основание из наружных стен дома.
Затяжка среди всех элементов конструкции висячей кровельной системы имеет самую большую длину. Как и многие пиломатериалы, с годами она может провисать под собственным весом – это не грозит пролетам до 5 метров, но при длине затяжки более 6 метров возможна деформация, поэтому для больших домов потребуются дополнительные элементы – бабки. Это деревянные подвески, закрепленные прибоинами к вершине стропильной фермы. Не стоит путать бабки со стойками, так как они не доходят до затяжки, а висят на коньковом узле, и затяжка фиксируется к бабке за счет хомутов, которые позволяют регулировать горизонталь бруса.
Среди преимуществ висячей стропильной системы можно
ВАЛЬМОВЫЕ КРЫШИ
Вальмовая система применяется для четырехскатных крыш и дает надежную защиту от дождя, снега и ветра, и равномерный прогрев подкровельного пространства. В отличие от двускатной крыши, у вальмовой нет фронтальных стен, что позволяет увеличить полезную площадь чердака, сохранив при этом оптимальный уклон кровли.
Вальмовая кровля состоит из двух пар трапециевидных и треугольных скатов, при этом фронтоны выставляются под углом к коньковой балке. Также для такой кровли необходимы дополнительные элементы – стропилины и нарожники. Основными же элементами являются центральные и диагональные стропильные ноги. Нарожники (наклонные балки ската) врубаются в основной каркас ли крепятся на
черепные бруски, а затем соединяются с мауэрлатом. Основная задача
МАНСАРДНАЯ (ЛОМАНАЯ) КРОВЛЯ
Для обустройства мансарды применяются различные системы – вальмовые и полувальмовые, а также ломаные четырехскатные.
В большинстве случаев при создании мансарды для небольшого дома удается обойтись без промежуточных опор и стоек, однако для больших пролетов они необходимы, чтобы компенсировать нагрузку на ноги и соединения между стропилами верхнего и нижнего скатов. Также при сооружении мансарды с шатровой крышей конек заменяют на центральную опору, которая выполняет роль замкового контура. Балки перекрытия для мансардной крыши должны быть мощными, чтобы выдержать вес крыши и равномерно
