8.2. Конструктивные решения лестниц
По способу устройства лестницы могут быть сборные и монолитные. Сборные бывают из мелкоразмерных и крупноразмерных элементов.
Лестницы из мелкоразмерных элементов (рис.8.3) состоят из отдельно устанавливаемых железобетонных косоуров, ступеней, железобетонных плит площадок и ограждений с поручнями. Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заводятся концы косоуров. Связь между |

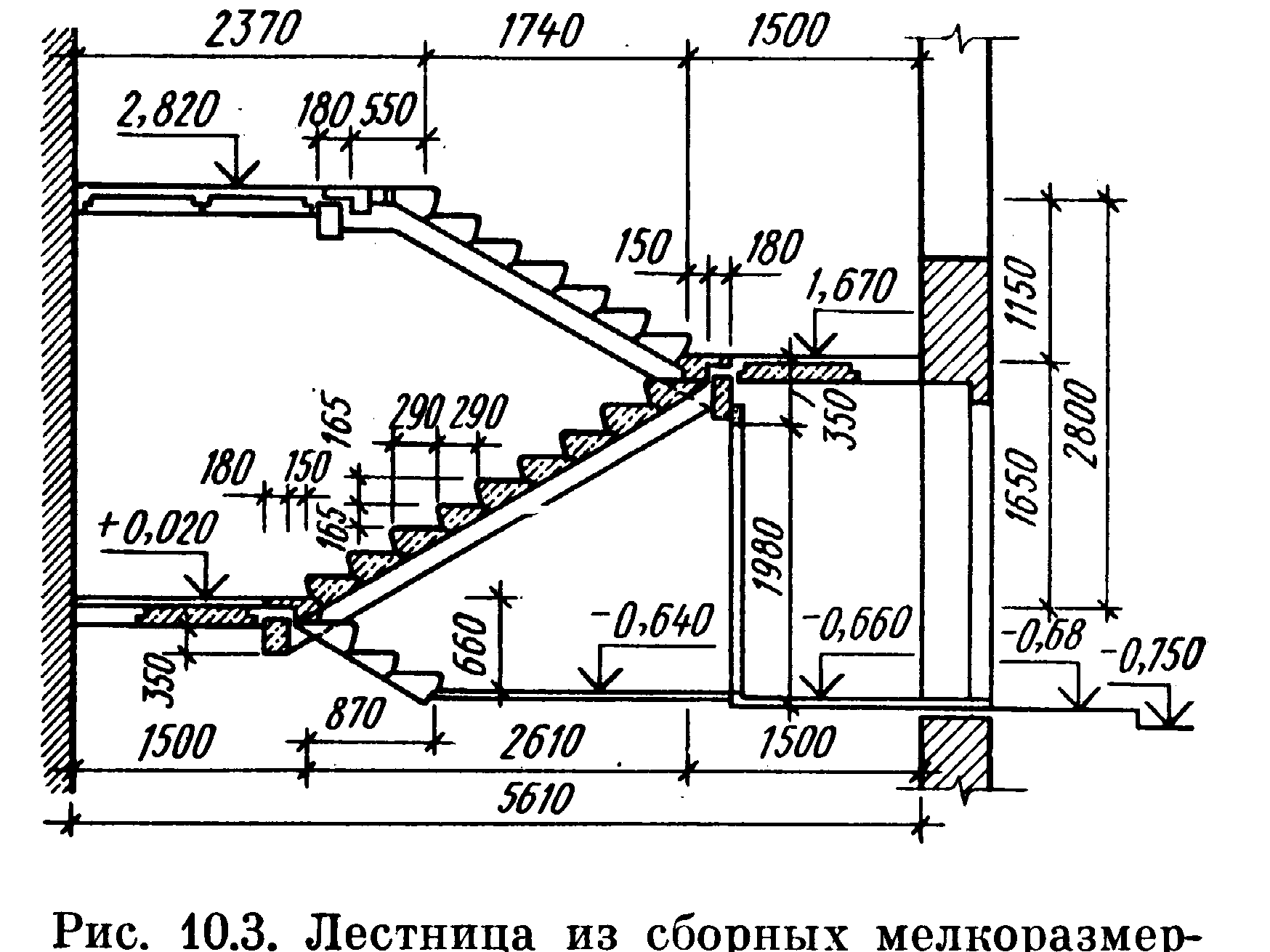

Рис.8.3 – Лестница из сборных мелкоразмерных элементов |
элементами лестниц достигается, как правило, сваркой закладных деталей.
Ступени укладывают по косоурам на цементном растворе. На площадочные балки опираются сборные железобетонные площадочные плиты (рис.8.4, а, б).
При ремонте и реконструкции ранее построенных зданий можно встретить конструкции лестниц из каменных или железобетонных ступеней по косоурам и площадочным балкам из прокатных металлических профилей (швеллер или двутавр). Для повышения огнестойкости металлических конструкций их нужно оштукатурить по проволочной сетке.
Ограждения на лестницах устраивают обычно металлические с деревянными или пластмассовыми поручнями. Стойки ограждения приваривают к закладным деталям ступеней или заделывают на цементно-песчаном растворе в гнезда, имеющиеся в ступенях (рис.8.4, г, д, е).
В деревянных лестницах сопряжение ступеней с тетивой (рис.8.5) в боковой ее грани осуществляют путем устройства в них пазов, в которые входят концы досок проступей и подступенков.
Рис.8.4 – Конструкции лестниц:
а – сборная из железобетонных мелкоразмерных элементов; б – по стальным косоурам;
в – монолитная железобетонная; г – заделка стоек и крепление деревянного поручня;
д, е – крепление пластмассовых поручней; 1 – ступеня; 2 – площадочная балка; 3 – гнездо для конца косоура; 4 – косоур сборный железобетонный; 5 – плита лестничной площадки; 6 – стальной косоур; 7 – штукатурка по стальной сетке; 8 – стальная площадочная балка; 9 – фризовая ступень; 10 – стойка перил; 11 – стальная полоса; 12 – шурупы; 13 – поручень
Наибольшее распространение в строительстве получили сборные лестницы из крупноразмерных элементов – площадок и маршей заводского изготовления (рис.8.6) или маршей с двумя полуплощадками. Сборные элементы устанавливают на место кранами и крепят с помощью сварки закладных деталей.
Лестничные марши и площадки для жилых зданий изготовляют на заводе с чисто отделанными ступенями и поверхностями. В общественных зданиях применяют марши с накладными проступями, которые укладывают после окончания основных работ по монтажу здания. Целесообразно применение сборных маршей со ступенями складчатого очертания, которые позволяют снизить расход бетона на 15%.
|

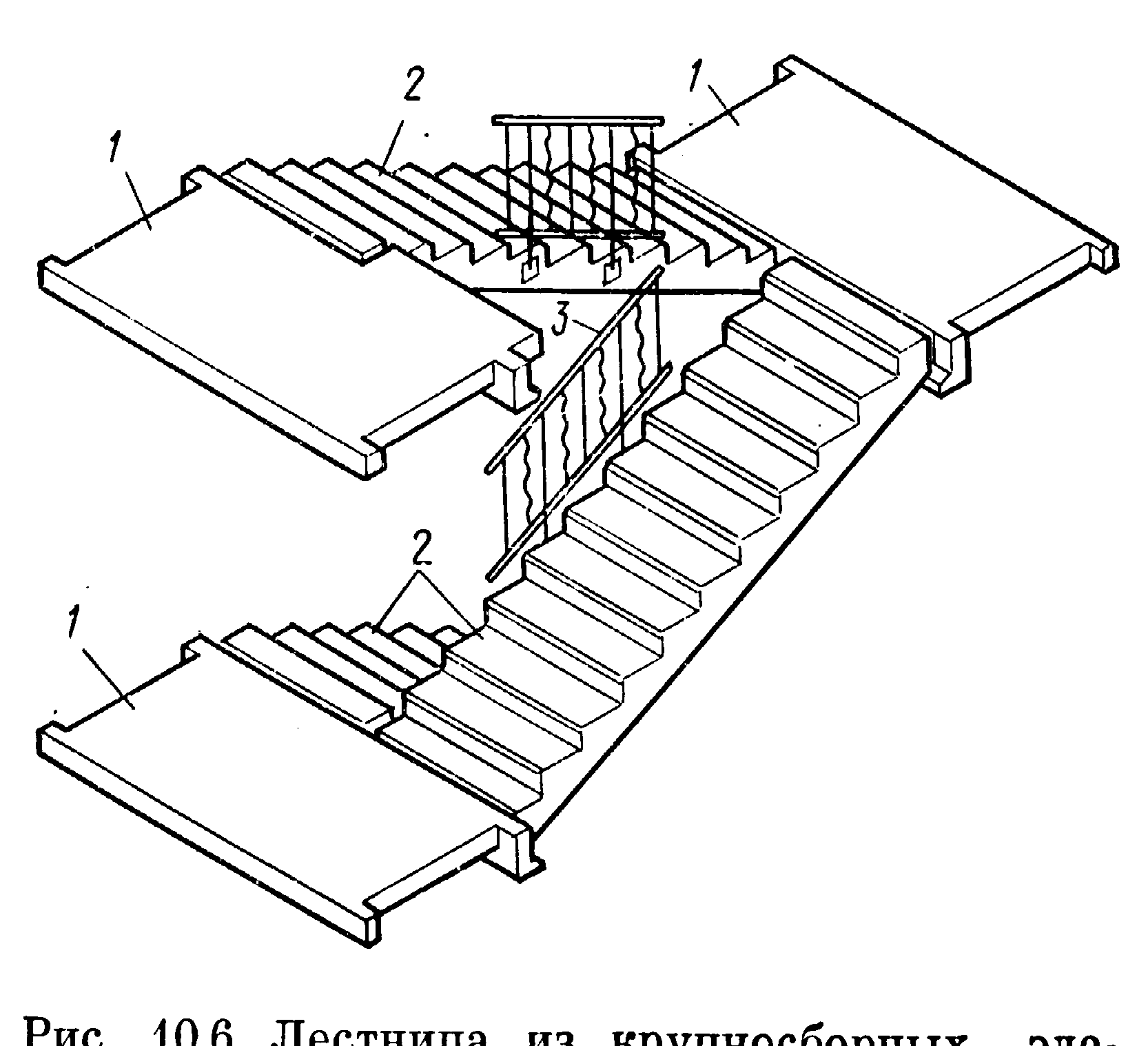

Рис.8.6 – Лестница из крупносборных элементов: 1 – лестничные площадки; 2 – лестничные марши; 3 – фрагмент ограждения |
Рис.8.5 – Деревянная лестница (поперечный разрез) |
Лестничные площадки своими концами обычно опирают на боковые стены лестничной клетки, а в крупнопанельных зданиях – на специальные металлические элементы (столики), привариваемые к закладным деталям в стеновых панелях лестничной клетки.
Во внутриквартирных лестницах допускается применять забежные ступени и винтовые лестницы (рис.8.7). По противопожарным нормам такие лестницы не могут служить путями эвакуации, поэтому не применяются в качестве основных. При назначении размеров клинообразных забежных ступеней и ступеней винтовых лестниц их расчетные величины принимают по середине марша. Винтовые лестницы могут быть выполнены из дерева, металла, сборного и монолитного железобетона. Ступени опираются на стены и на центральный опорный столб. Они могут быть рассчитаны и в виде консолей с опиранием только на стены или только на опорный столб.
Монолитные железобетонные лестницы применяют редко, главным образом в уникальных зданиях, если лестнице по архитектурно-планировочным соображениям придается нетиповое решение. Их устройство требует сложной опалубки и проведения всех работ на строительной площадке.
Перед входом в здание устраивают площадку, которую располагают всегда выше уровня земли не менее чем на 150 мм, чтобы не допускать затекания в помещение атмосферной воды. Для защиты входной площадки от осадков устраивают так называемый козырек. Если перед зданием устраивают наружное крыльцо, то его ступени опирают на специальные стенки, возведенные на самостоятельных фундаментах.

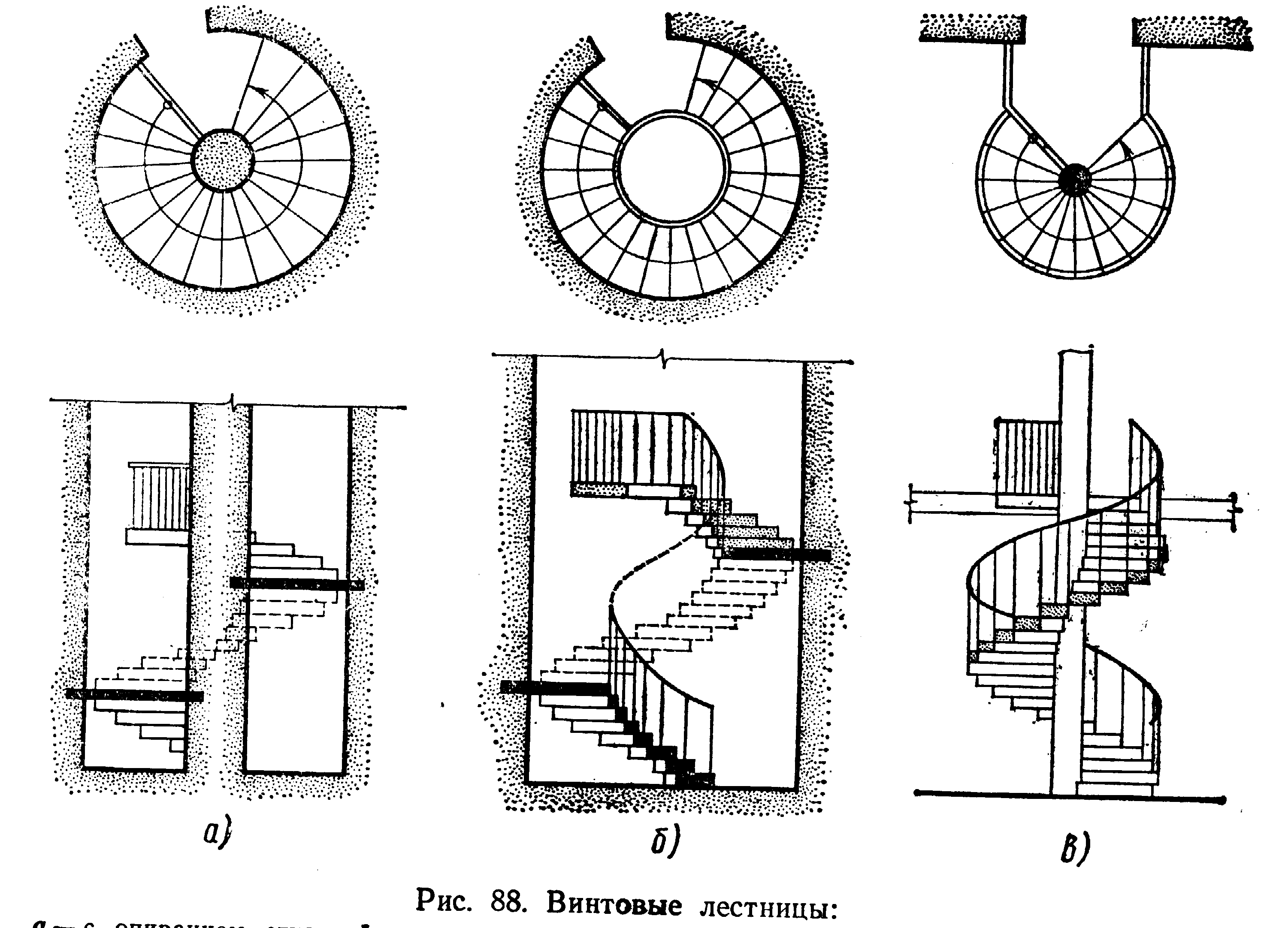

Рис.8.7 – Винтовые лестницы:
а – с опиранием ступеней на стены и центральный столб; б – с консольным опиранием на стены лестничной клетки; в – с консольным опиранием на центральный столб
Наружные входы в подвал решают в виде одномаршевых лестниц, располагаемых в приямках, примыкающих к наружным стенам здания и огражденных подпорными стенками. Над приямком возводят пристройку со стенами, крышей и входной дверью или же ограничиваются устройством зонта и низкой бортовой стенки (рис.8.8).
Рис.8.8 – Устройство наружного входа в подвал:
1 – бетонная подготовка; 2 – уплотненная песчаная подушка; 3 – железобетонная плита; 4 – столбы навеса; 5 – брус; 6 – кирпичное ограждение; 7 – подпорная стенка; 8 – ступени; 9 – перекрытие подвала
