Глава 16. Покрытия и фонари
16.1. Типы покрытий.
Покрытия из крупноразмерных элементов
Покрытия промышленных зданий состоят из несущей и ограждающей частей. Несущие конструкции покрытий рассмотрены в главе 13. В состав ограждающей части покрытия входят:
несущий настил, который поддерживает ограждающие вышерасположенные элементы;
пароизоляция, которая защищает вышерасположенный теплоизоляционный слой от увлажнения водяными парами, проникающими в ограждающую конструкцию покрытия из помещений;
теплозащитный слой, который устраивают для защиты помещений от теплопотерь зимой и перегревания летом. Толщину эффективных теплоизоляционных материалов (легких бетонов, минераловатных плит и др.) определяют расчетом;
выравнивающий слой (стяжка), предназначенный для выравнивания нижерасположенного слоя, из цементного раствора или асфальта;
кровля (водоизоляционный слой из рулонных или листовых материалов), служащая для защиты помещений от атмосферных осадков;
защитный слой, который устраивают из крупнозернистого песка или мелкозернистого гравия на битумной смазке для защиты кровли от воздействия прямых солнечных лучей.
В зависимости от конструктивного решения покрытия могут быть из крупноразмерных элементов, которые укладываются по несущим конструкциям, и балочные, в которых плиты располагают по балкам, которые опираются на несущие конструкции покрытия.
В зависимости от температурно-влажностного режима помещений покрытия могут быть утепленные и холодные (рис.16.1).

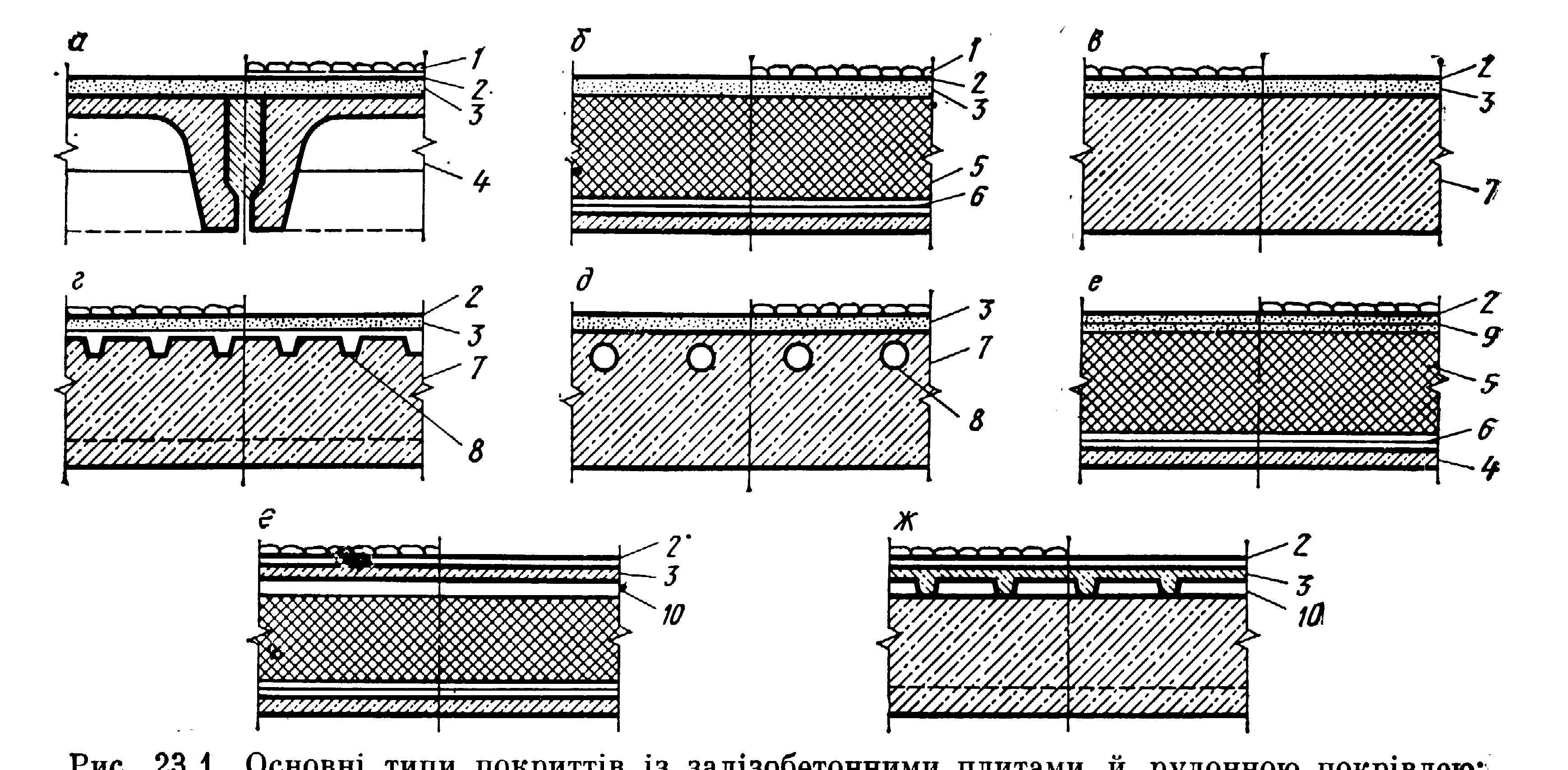

Рис.16.1 – Основные типы покрытий с железобетонными плитами и
рулонными кровлями:
а-в - невентилируемые; г, д - частично вентилируемые; е-ж - вентилируемые; 1 - защитный слой; 2 - водоизоляционный ковер; 3 - стяжка; 4 - несущая плита; 5 - утеплитель; 6 - пароизоляция; 7 - комплексная плита; 8 - каналы и борозды; 9 - перфорированный рубероид с гравием; 10 - воздушная прослойка
Утепленные покрытия устраивают в отапливаемых помещениях, а также в зданиях с незначительными избыточными тепловыделениями (термические цеха, цеха горячей штамповки и др.), если тепловыделения не превышают 23 Вт/(м2·0С).
Над неотапливаемыми помещениями, а также в горячих цехах со значительными тепловыделениями устраивают холодные покрытия, в которых отсутствуют теплоизоляционный слой и пароизоляция (рис.16.1,а).
В зависимости от эксплуатационного режима ограждающая часть покрытий может быть вентилируемой, частично вентилируемой и невентилируемой. Назначением вентиляционных продухов является отвод водяных паров из-под кровельного ковра.
Вентилируемые покрытия устраивают также в южных районах для обеспечения защиты помещений от перегрева. Кроме того, вентиляционные продухи обеспечивают повышение надежности и эксплуатационных качеств покрытия.
Наибольшее распространение получили покрытия по железобетонным настилам. Как несущие элементы применяют предварительно напряженные железобетонные ребристые плиты размером 1,5х6; 1,5х12; 3х6 и 3х12 м (рис.16.2).

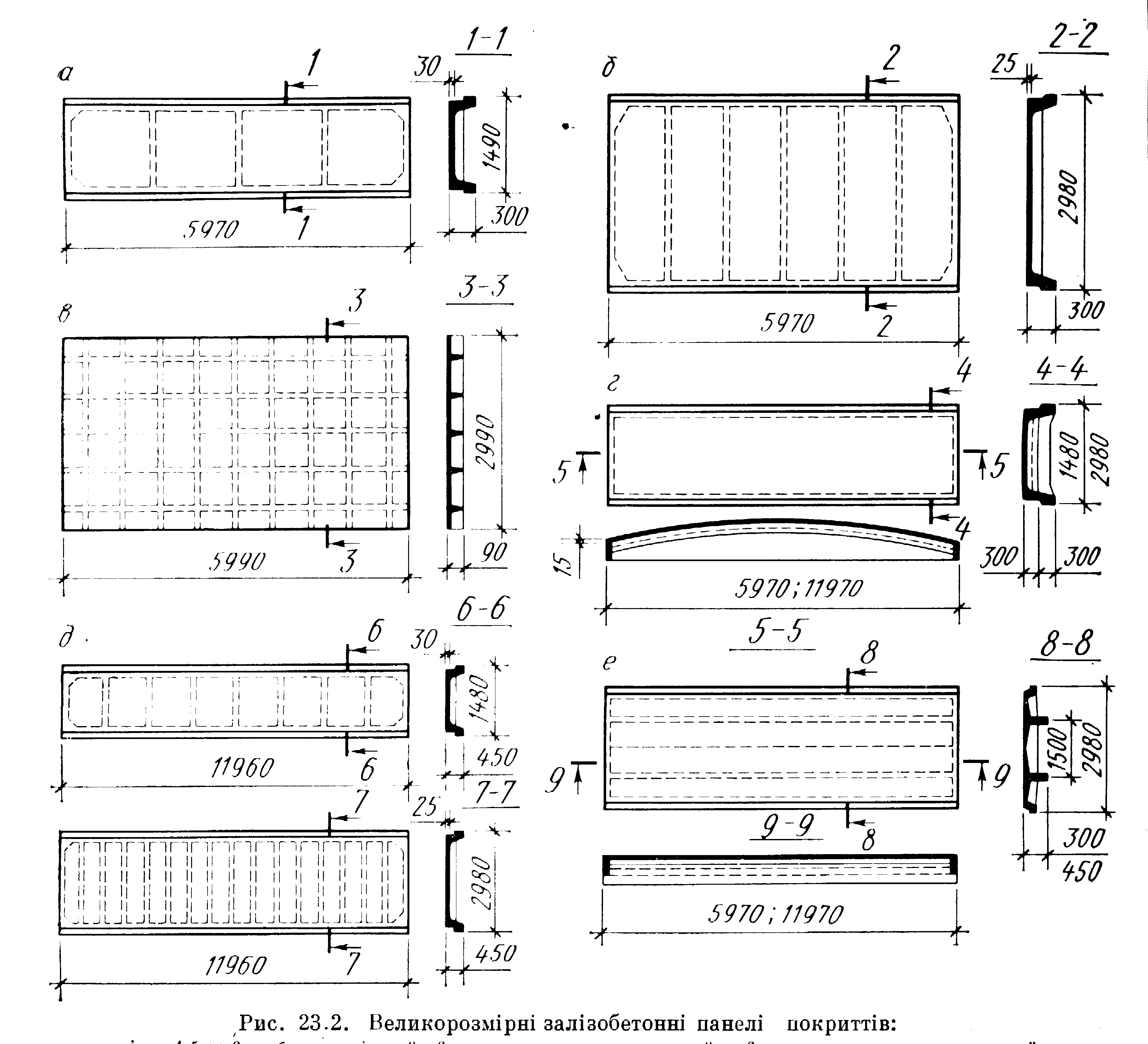

Рис.16.2 – Крупноразмерные железобетонные панели покрытий:
а - размером 1,5х6 м; б - размером 3х6 м; в - прокатная размером 3х6 м;
г - армоцементная двоякой кривизны; д - предварительно напряженные размером 1,5х12 и 3х12 м; е - двухконсольные размером 3х6 и 3х12 м
Широкое распространение получают комплексные панели (рис.16.3), когда в заводских условиях выполняют все работы по устройству покрытия, а на строительной площадке только заделывают швы между панелями настила (рис.16.3,б).

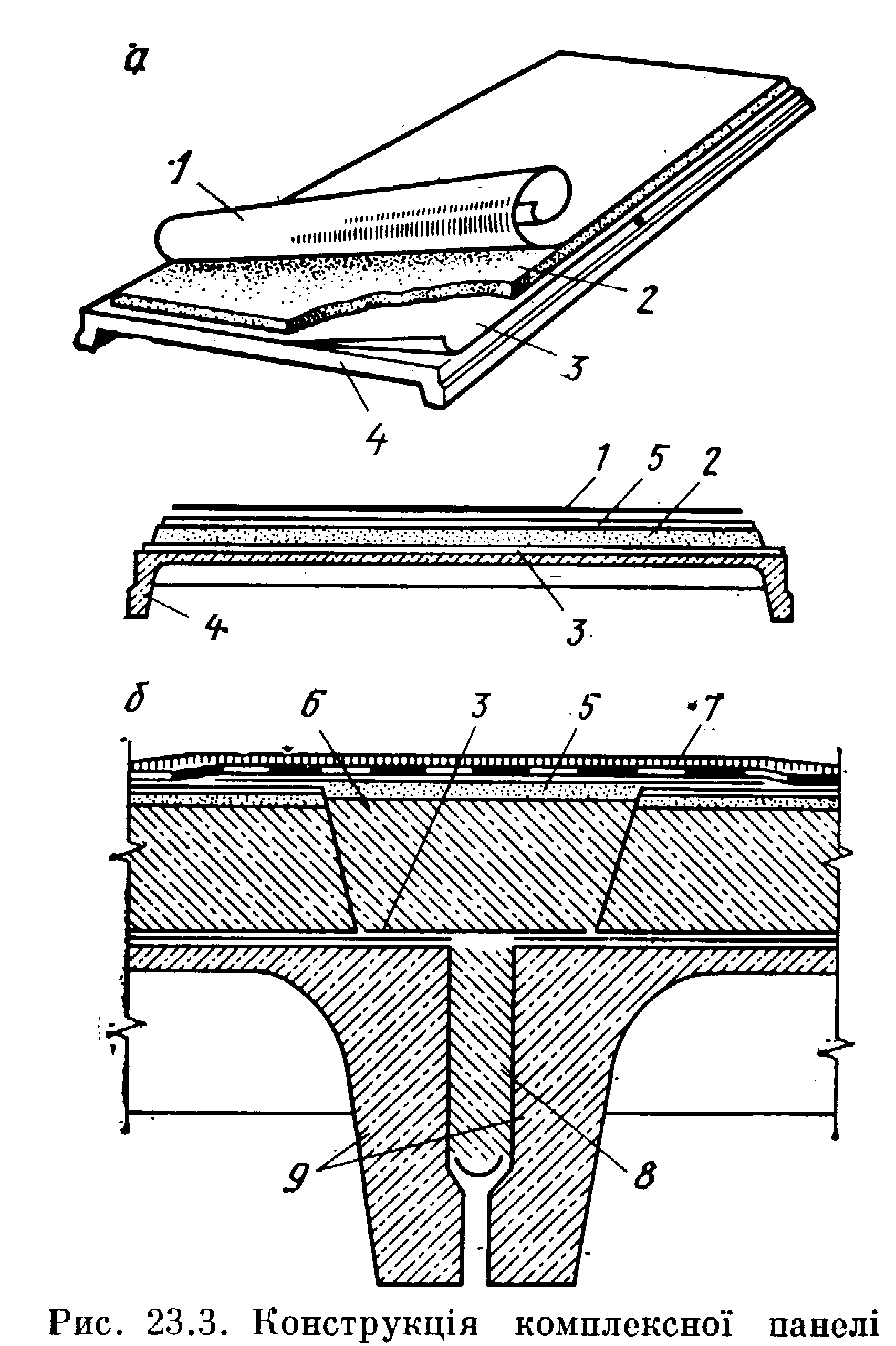

Рис.16.3 – Конструкция комплексной панели покрытия:
а - общий вид; б - деталь соединения панелей; 1 - гидроизоляционный слой; 2 – теплоизоляция; 3 - пароизоляция; 4 - плита; 5 - стяжка; 6 - керамзитовый гравий; 7 - полоса рубероида; 8 - бетон на мелком заполнителе; 9 - комплексные плиты
Высокие технико-экономические показатели и хорошие эксплуатационные качества имеет профилированный настил (рис.16.4), изготовливаемый из стального оцинкованного ребристого профиля толщиной 1 мм, утепленный плитой пенополистирола толщиной 50 мм. Высота настила 80 мм, ширина 600 мм, длина до 12 м. Настил крепят к стальным конструкциям покрытия болтами диаметром 6 мм. В сравнении с настилом из железобетонных плит стальной настил дает возможность снизить трудоемкость изготовления и монтажа покрытия на 25-40%.

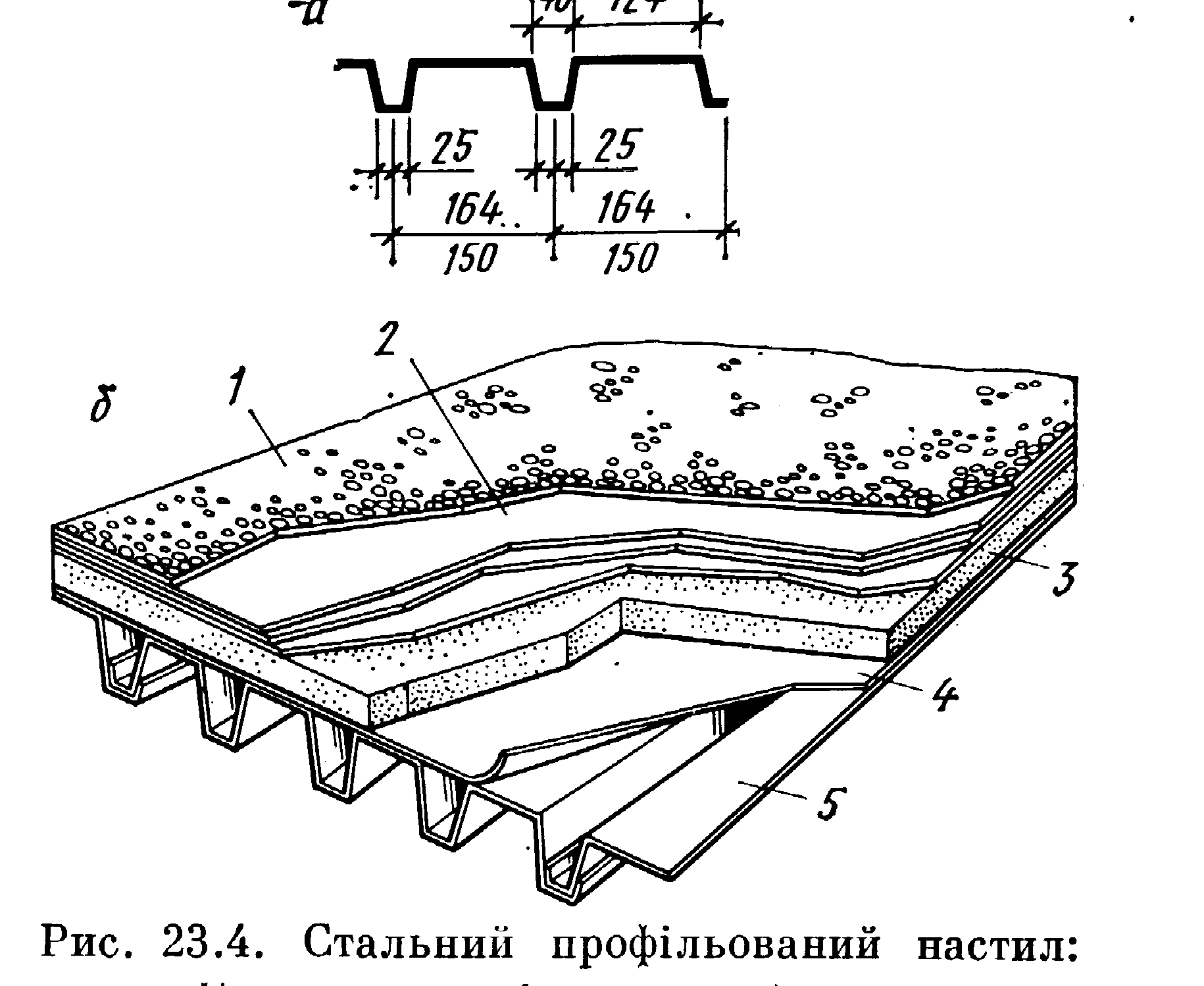

Рис.16.4 – Стальной профилированный настил:
а - профиль настила; бы - общий вид; 1 - защитный слой из гравия; 2 - водоизоляционный ковер; 3 - плита из пенополистирола; 4 - пласт рубероида; 5 - стальной настил
Перспективными являются крупноразмерные панели покрытий с использованием пластмасс. К ним относятся асбестоцементные, асбестопластмассовые и алюминиево-пластмассовые панели.
