Лекция 7. Виды соединений. Зубчатые колеса
Виды и обозначения сварных соединений.
Шлицевые соединения.
Шпоночные соединения.
Зубчатые колеса.
Зубчатые передачи.
7.1 Виды и обозначения сварных соединений.
Сварное соединение - это неразъемное соединение деталей, полученное в результате их сварки.
Сварка является одной из распространённых технологий обработки металлов. Сваркашироко применяется во многих направлениях производства, для получения неразъемных соединений. Изделие, изготавливаемое с применениемсварки, имеет меньшей вес, проще в изготовлении, более надёжное по сравнению с другими видами соединений, может быть выполнено в значительно более короткий срок, с меньшей затратой материалов и средств.
У сварных соединений имеется несколько типов, которые определяются взаимным расположением деталей, подвергаемым сварке. Основными видами сварных соединений являются: стыковое соединение (С),тавровое (Т),угловое (У) и сварка внахлест (Н) см. рисунок 7.1.
Рисунок 7.1
По форме поперечного сечения кромок различают швы без скоса кромок (рис. 7.2а), с отбортированием (рис. 7.2б, в) и со скосом одной или двух кромок (рис. 7.2г). В зависимости от способа сварки следует различать:
а) ручная дуговая сварка – ГОСТ 5264-80;
б) сварка под флюсом – ГОСТ 8713-79;
в) автоматическая и полуавтоматическая сварка под флюсом ГОСТ 11533-75 и т. д.
Рисунок 7.2
Шов сварного соединения, независимо от способа сварки, условно изображают: видимый - сплошной основной линией (рис 7.3a); невидимый - штриховой линией (рис 7.3б).
Рисунок 7.3
С

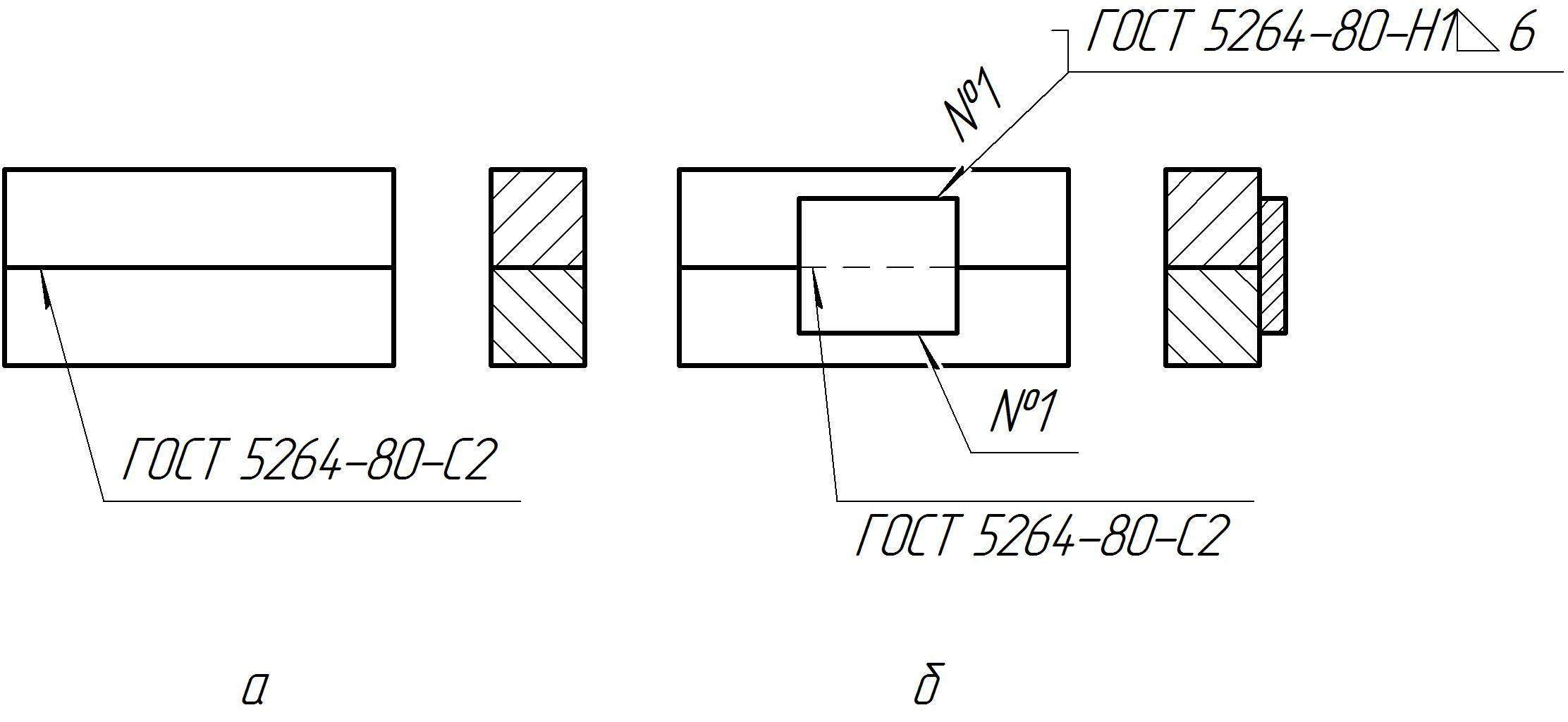

Рисунок 7.4
Вспомогательные знаки для обозначения сварных швов приведены в таблице.
Вспомога- тельный знак |
Значение вспомогательного знака |
Расположение вспомогательного знака относительно полки линии-выноски, проведенной от изображения шва | |
с лицевой стороны |
с оборотной стороны | ||
Усиление шва снять |
| ||
|
Наплывы и неровности шва обработать с плавным переходом к основному металлу |
| |
|
Шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу на месте применения |
| |
|
Шов прерывистый или точечный с цепным расположением. Угол наклона линии 600 |
| |
|
Шов прерывистый или точечный с шахматным расположением |
| |
|
Шов по замкнутой линии. Диаметр знака 3-5 мм. |
| |
|
Шов по незамкнутой линии. Знак применяют, если расположение шва ясно из чертежа |
|
7.2 Шлицевые соединения.
Шлицевое (зубчатое) соединение— соединение вала (охватываемой поверхности) и отверстия (охватывающей поверхности) с помощьюшлицев(пазов) и зубьев (выступов), радиально расположенных на поверхности. Обладает большой прочностью, обеспечивает соосность вала и отверстия, с возможностью осевого перемещения детали вдоль оси.
