МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО
ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Северо-Кавказский государственный технический университет
Кафедра ТОЭ
Лабораторная работа №1
«ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА ЗАКОНОВ
КИРХГОФА В РЕЗИСТИВНЫХ ЦЕПЯХ»
Выполнил:
Студент группы ЭС-061
Сухачев Валерий Андреевич
Принял:
Данилов Максим Иванович
Ставрополь 2007
Цель и содержание
Экспериментально изучить законы Кирхгофа для резистивных цепей, содержащих источники напряжения и тока. Убедиться в справедливости принципа наложения для линейных резистивных цепей.
Для достижения цели необходимо:
Исследование внешних характеристик реальных источников напряжения и тока.
Экспериментальное исследование токораспределения в разветвленной резистивной цепи.
Исследование разветвленной цепи методом наложения
Исследуемые схемы:

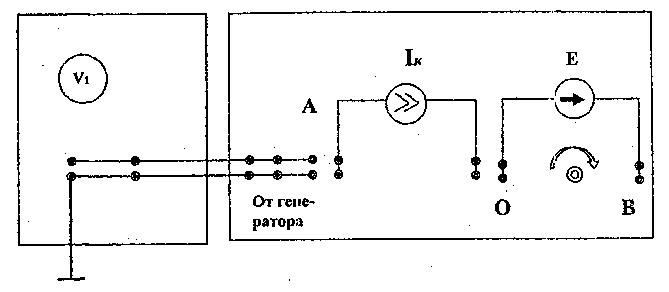

С хема подключения приборов для исследования внешних характеристик реальных источников напряжения и тока

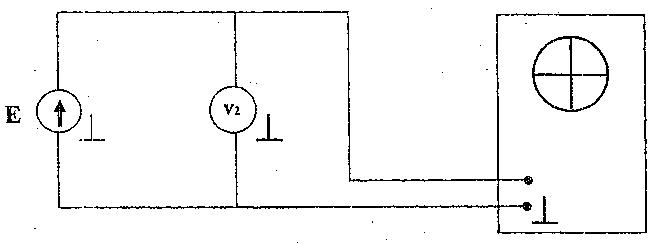

С хема для исследования источника энергии
С хема для получения синусоидального сигнала
Получившаяся форма синусоидального сигнала
С хема для экспериментального исследования токораспределения в разветвленной резистивной цепи
Выполнение работы:
1.1Расчёт тока в цепи по экспериментальным данным и по формуле
Первый источник |
Второй источник |
||||
Измерено при эксперименте |
Рассчитано по экспериментальным данным |
Измерено при эксперименте |
Рассчитано по экспериментальным данным |
||
RM, OM |
U2, B |
I, мА |
RM, OM |
U2, B |
I, мА |
0 |
0 |
0 |
0 |
0 |
0 |
10 |
0,025 |
2,500 |
10 |
0,001 |
0,100 |
20 |
0,047 |
2,350 |
20 |
0,004 |
0,200 |
40 |
0,09 |
2,250 |
40 |
0,006 |
0,150 |
80 |
0,1 |
1,250 |
80 |
0,015 |
0,188 |
160 |
0,2 |
1,250 |
160 |
0,03 |
0,188 |
320 |
0,4 |
1,250 |
320 |
0,06 |
0,188 |
640 |
0,55 |
0,859 |
640 |
0,1 |
0,156 |
1280 |
0,65 |
0,508 |
1280 |
0,2 |
0,156 |
2560 |
0,75 |
0,293 |
2560 |
0,4 |
0,156 |
5120 |
0,85 |
0,166 |
5120 |
0,7 |
0,137 |
1.2Нагрузочные характеристики

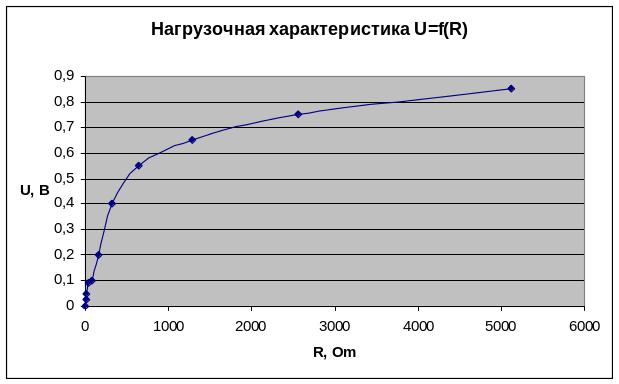

Первый источник

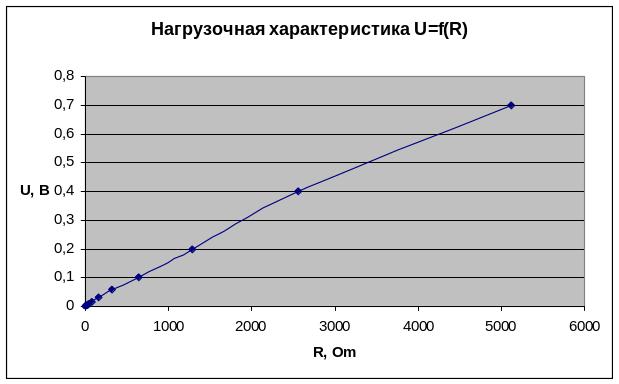

Второй источник
1.3Определение параметров элементов последовательной (Е, Ri) и параллельной (J, G) схем замещения исследованных источников. Внутреннее сопротивление источника принять равным 30 кОм. Е=Uхх, Е=1 В, Ri=1280 Ом, J=3,3*10-5A, G=3,3*10-5 Ом-1
1.4 Рассчитать по экспериментальным данным мощность, рассеиваемую во внешней нагрузке Rн, мощность источника Рист, мощность, рассеиваемую на внутреннем сопротивлении Ri, КПД () при различных внешних нагрузках Rм.
Первый источник |
Второй источник |
||||
|
|
|
|
|
|
0,00250 |
0,000063 |
0,025 |
0,0000000330 |
0,0000000109 |
0,33 |
0,00235 |
0,00011 |
0,047 |
0,0000001320 |
0,0000000218 |
0,165 |
0,00225 |
0,000203 |
0,09 |
0,0000001980 |
0,0000000436 |
0,22 |
0,00125 |
0,000125 |
0,1 |
0,0000004950 |
0,0000000871 |
0,176 |
0,00125 |
0,00025 |
0,2 |
0,0000009900 |
0,0000001742 |
0,176 |
0,00125 |
0,0005 |
0,4 |
0,0000019800 |
0,0000003485 |
0,176 |
0,00086 |
0,000473 |
0,55 |
0,0000033000 |
0,0000006970 |
0,2112 |
0,00051 |
0,00033 |
0,65 |
0,0000066000 |
0,0000013939 |
0,2112 |
0,00029 |
0,00022 |
0,75 |
0,0000132000 |
0,0000027878 |
0,2112 |
0,00017 |
0,000141 |
0,85 |
0,0000231000 |
0,0000055757 |
0,24137 |
1.5. Построить графики зависимости PH (RM); Pист (RM); η(RM) исследуемых источников
