Векторная комплексная диаграмма направленности антенны
По аналогии с полем диполя Герца электромагнитное поле произвольной антенны в дальней зоне можно представить выражением:
(30)
где — комплексная амплитуда электрического тока в выбранной точке А излучающей системы (обычно в максимуме распределения или на входе); — характеристическое сопротивление среды; — длина волны в среде; — коэффициент пропорциональности, называемый действующей длиной антенны.
Входящая в (30) комплексная векторная нормированная диаграмма направленности характеризует угловое распределение поля, а также его поляризационные и фазовые свойства. При задании этой важнейшей характеристики антенны следует обязательно оговаривать положение начала координат, относительно которого ведется отсчет разности фаз. В самом общем случае функция состоит из произведения трех сомножителей:
(31)
описывающих соответственно амплитудную, поляризационную и фазовую структуры поля дальней зоны антенны. Рассмотрим последовательно сомножители выражения (31).
Амплитудная диаграмма направленности по полю . Эта вещественная положительная функция нормируется таким образом, что Очевидно, что квадрат совпадает с нормированным угловым распределением вектора Пойнтинга, определенным соотношением (27).
Амплитудная ДН антенны может быть получена как расчетным, так и экспериментальным путем. Для ее наглядного представления привлекают различные способы графического изображения. При этом пользуются представлением об амплитудной ДН как о поверхности, соединяющей концы радиальных векторов, исходящих из начала координат и имеющих в каждом направлении длину, равную в заданном масштабе значению функции . Наиболее часто встречаются тороидальные, игольчатые, веерные и косекансные Диаграммы направленности.
Характерной особенностью тороидальной ДН (рис. 7.4, а) является почти равномерное излучение в плоскости, перпендикулярной оси тороида. Область применения антенн с тороидальными ДН радиосвязь, радионавигация и радиовещание. Игольчатые ДН имеют на фоне многих боковых лепестков ярко выраженный главный лепесток почти симметричной формы (рис. 19, б). В веерных ДН (Рис 19, в) ширина главного лепестка в двух взаимно перпендикулярных плоскостях сильно отличается. Антенны с игольчатыми и веерными ДН применяют в радиолокационных станциях (РЛС) и связных радиосистемах. В косекансных ДН веерный главный лепесток имеет несимметричную форму (рис. 19, г) при чем его рабочая часть в одной из плоскостей (обычно вертикальной) определяется уравнением , а в другой плоскости лепесток симметричен и имеет малую ширину. Косекансные ДН предпочтительны для самолетных РЛС обзора земной поверхности и для наземных РЛС наблюдения за воздушной обстановкой. Рабочая часть косекансной ДН обеспечивает примерно одинаковую интенсивность отраженных сигналов при различных наклонных дальностях до цели.
Пространственное изображение функции , подобно изображению на рис. 19, является сложным для построения и малоинформативным. Поэтому о форме пространственной ДН обычно судят по ее сечениям в выбранных плоскостях. Для слабонаправленных антенн используют главные сечения сферической системы координат: экваториальную плоскость и пару меридиональных плоскостей. Для остронаправленных игольчатых и веерных ДН чаще выбирают пары перпендикулярных сечений, проходящих через направление максимального излучения. Одно из сечений берете в плоскости, где главный лепесток ДН имеет наименьшую ширину. Для антенн линейной поляризации может также использовать пара сечений, параллельных векторам Е и Н.
Рис. 19. Виды диаграмм направленности
Для сечений ДН используют полярные или декартовы координаты в различных амплитудных масштабах: линейном (по полю), квадратичном (по мощности) или логарифмическом (шкала децибел). Различные способы представления одной и той же двумерной ДН показаны на рис. 20. Полярные ДН наглядны, однако по ним трудно определять угловые положения экстремумов излучения. Квадратичный масштаб имеет тенденцию к скрадыванию боковых лепестков и поэтому непригоден для изображения ДН антенн с низким уровнем бокового излучения. Логарифмический масштаб вводится соотношением:
(32)
и хорошо передает особенности амплитудных ДН в широком динамическом диапазоне.
С развитием средств машинной графики наметилась тенденция применения картографических методов изображения трехмерных (пространственных) ДН. Используется подходящая сетка угловых координат, на которую наносят замкнутые линии уровня функции . Уровни маркируют цветом или численным указанием. В простейшей равнопромежуточной проекции используется квадратная координатная сетка по направлениям , (рис. 21). Такая проекция удобна для изображения главных лепестков с некоторой окрестностью бокового излучения.
Поляризационные свойства. Векторный сомножитель представляет собой единичный вектор поляризации с двумя компонентами, ориентированными по базисным ортам сферической системы координат:
(33)
Модуль вектора р равен единице независимо от направления, . Компоненты и показывают соотношение между вертикальной и горизонтальной составляющими поля в дальней зоне антенны в выбранном направлении, а также фазовый сдвиг между ними.
В общем случае оба компонента вектора поляризации являются комплексными числами. Один из компонентов обычно полагают ее вещественным [т. е. фаза этого компонента включается в мнимый показатель экспоненты в третьем сомножителе (31)] и обозначают через .
Рис. 20. Способы изображения двумерных ДН антенн:
а — полярная ДН по полю; б — декартовая ДН по полю и по мощности; в — декартовая ДН в логарифмическом масштабе
Это так называемая главная составляющая поляризации, оговариваемая в техническом задании на проектирование антенны. Второй компонент вектора поляризации, ортогональный главному, может быть назван паразитной (или кроссполяризационной) составляющей поляризации, С учетом обозначения главной составляющей поляризации:
(34)
где — базисный единичный вектор главной поляризации; — вещественная положительная функция; — базисный единичный вектор паразитной поляризации; — фазовый сдвиг между составляющими.
Рис. 21. Картографическое изображение ДН антенны
Величина представляет собой поляризационную эффективность антенны и показывает долю плотности потока мощности в данном направлении, излучаемую на главной поляризации. Величина дает долю плотности потока мощности паразитной поляризации.
Выясним поведение мгновенного значения полного вектора поляризации. На рис. 22 представлена касательная плоскость к сферическому фронту излучаемой волны в окрестности точки наблюдения (волна уходит от наблюдателя за плоскость рисунка). Предположим, что составляющая по соответствует главной поляризации. Мгновенные значения проекций полного вектора поляризации
(35)
Геометрическим местом точек концов вектора поляризации в последовательные моменты времени является эллипс. Внутри этого эллипса полный вектор поляризации (а следовательно, и вектор Е) Свершает регулярное вращение, причем полный оборот происходит за период колебаний несущей частоты, а направление вращения зависит от знака фазового угла: . При положительных вращение происходит по часовой стрелке (правое вращение) и при отрицательных — против часовой стрелки (левое вращение). Таким образом, вектор поляризации вращается в сторону составляющей, отстающей по фазе, при этом наблюдатель смотрит вслед уходящей волне.
Для количественной характеристики эллипса поляризации вводят параметры: 1) отношение малой и большой осей ; 2) угол ориентации большой оси (рис. 22). Отношение осей называют коэффициентом эллиптичности. Принято приписывать величине знак плюс при правом вращении р и знак минус при левом.

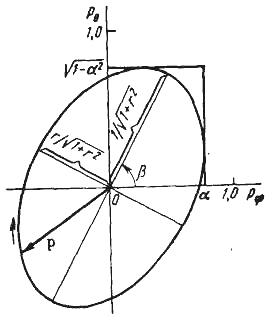

Рис. 22. Поляризационный эллипс
Построение поляризационного базиса. Заметим, что поляризационный вектор не изменится, если между двумя матричными сомножителями в правой части (33) поместить единичную матрицу второго порядка, представив ее в виде произведения двух унитарных сопряженных сомножителей, построенных по типу канонической матрицы:
(36)
где
(37)
Тем самым получено разложение вектора поляризации в новом поляризационном базисе, орты которого:
(38)
причем параметры определяют унитарную матрицу U. Каждый орт поляризационного базиса (38) имеет единичный модуль и описывает волну эллиптической поляризации общего вида. Замечательным свойством этих волн является ортогональность понимаемая в смысле обращения в нуль скалярного произведения Ортогональность векторов и означает, что они участвуют в переносе мощности излучения антенны независимо один от другого.
На практике часто используется поляризационный базис, состоящий из двух круговых поляризаций противоположного направления вращения. Ему соответствуют параметры унитарной матрицы . Главной поляризации соответствует правое вращение и паразитной поляризации — левое. В наиболее общем случае при произвольных параметрах векторы и характеризуются одинаковым модулем коэффициента эллиптичности, однако большие оси эллипсов в каждой точке пространства перпендикулярны между собой, а направления вращения противоположны.
Итак, для полного описания поляризационных свойств дальнего поля антенны достаточно указать требуемый по техническому заданию базис и получить функциональные зависимости поляризационной эффективности и фазового сдвига между основной и паразитной составляющими .
Для совместного описания амплитудных и поляризационных свойств антенн можно использовать ДН на заданной поляризации поля:
(39)
Именно такие ДН непосредственно измеряются при экспериментальном исследовании конкретных антенн.
Фазовая характеристика антенны. Мнимый показатель степени в третьем сомножителе формулы (31) носит название фазовой характеристики направленности антенны по главной поляризации излучения. Функция характеризует изменение фазового сдвига компонента главной поляризации при перемещении точки наблюдения по поверхности большой сферы радиуса R с центром в начале выбранной системы координат и, таким образом, существенно зависит от этого выбора.
Наряду с фазовой характеристикой в рассмотрение вводят также эквифазные поверхности в дальней зоне, т. е. поверхности, на которых фаза компонента главной поляризации одинакова для всех углов наблюдения. Уравнение эквифазной поверхности с учетом радиальной зависимости фазы дальнего поля
может быть записано в виде
(40)
Если эквифазная поверхность представляет собой сферу (за вычетом возможных скачков на при переходе через нуль амплитудной ДН), то центр этой сферы носит название фазового центра антенны. Для удаленного наблюдателя фазовый центр является именно той точкой антенны, откуда исходят сферические волны излучаемого поля. Наиболее простой фазовой характеристикой антенны является постоянная функция , где — константа. В этом случае эквифазные поверхности имеют вид сфер и фазовый центр совпадает с началом координат. Если же функция не постоянна, то возможны два случая:
1) антенна имеет фазовый центр, не совпадающий с началом координат;
2) антенна вообще не имеет фазового центра. В обоих случаях удается упростить вид фазовой характеристики путем надлежащего переноса начала системы координат.
Обратимся к рис. 22, на котором показано положение начала новой системы координат — точки О' с координатами в старой системе. В новой системе координат исходная фазовая характеристика изменится за счет разности хода лучей и будет иметь вид:
(41)
Если антенна имеет фазовый центр (случай 1), то координаты могут быть подобраны таким образом, что . Это получится лишь при условии, что исходная фазовая характеристика
(42)
где — некоторая константа.
Поэтому можно утверждать, что антенна имеет фазовый центр только в том случае, если ее фазовая характеристика представима в виде функции . Это положение было установлено советским ученым А. Р. Вольпертом в 1961 г. На практике многие антенны (рупорные, спиральные, турникетные и др.) не имеют фазового центра в строгом понимании. Однако и для таких антенн можно указать точку (так называемый центр излучения), относительно которой поверхность равных фаз наименее уклоняется от сферической, а фазовая характеристика наиболее близка константе [6].
Подчеркнем, что понятия фазового центра антенны и центра из лучения относятся к компоненту на главной поляризации излучения. Для поля паразитной поляризации фазовая характеристика направленности может быть вычислена с помощью соотношения , где — фазовая характеристика на главной поляризации; — фазовый сдвиг компонента вектора паразитной поляризации по отношению к компоненту главной поляризации.
