Электромагнитные волны и их свойства
Сферические и плоские волны. Исследуем распространение электромагнитных волн в свободном пространстве. Напряженности электрического и магнитного полей волны будем считать изменяющимися по гармоническому закону. Предположим, что в некоторой точке пространства О находится излучатель, от которого по всем направлениям с одинаковой скоростью распространяются электромагнитные волны. В этом случае одинаковая фаза волн будет наблюдаться во всех точках сферы с центром в точке О (рис. 6,а). Радиус этой сферы зависит от скорости движения волн и времени, прошедшего с момента начала излучения. Поскольку волны удаляются от источника, радиус сферы все время увеличивается (на рис. 6 штриховыми линиями показаны проекции сферы на плоскость чертежа в различные моменты времени t1...t5). Поверхность, во всех точках которой фаза волн одна и та же, называется фронтом волны. В рассматриваемом случае фронт имеет сферическую форму, поэтому волну называют сферической. Для сферических волн характерно, что амплитуда напряженности их электрического (магнитного) поля обратно пропорциональна расстоянию от излучателя.
На достаточно больших (в сравнении с длиной волны) расстояниях от излучателя небольшие участки сферы можно считать плоскостями. Волны, имеющие плоский фронт, называют плоскими. Для плоских волн характерным является то, что векторы Е и Н перпендикулярны друг другу, лежат в плоскости фронта, а линия, вдоль которой распространяется волна (луч волны), перпендикулярна фронту.
Рис. 6. Фронт волны: а — сферический; б — плоский
Лучи плоских волн параллельны друг другу, поэтому энергия электромагнитных волн в процессе распространения не рассеивается и, следовательно, амплитуда напряженности электрического (магнитного) поля плоской волны от расстояния не зависит. Хотя в природе плоских волн не существует, допущение о том, что реальные волны можно считать плоскими, во многих случаях упрощает расчет и анализ электрических цепей, в которых они используются.
Распределение полей плоской электромагнитной волны в некоторый произвольный момент времени показано на рис. 6. Плоскость фронта волны совпадает c плоскостью хоу. При заданной координате z все проекции векторов Е и Н на плоскость хоу равны, что означает отсутствие рассеяния энергии волны в пространстве. С течением времени картина поля, зафиксированного на рис. 7, смещается вдоль оси z с некоторой скоростью.
Скорость распространения и длина волны. Скорость перемещения в пространстве фазы волны называется фазовой скоростью , а скорость передачи энергии электромагнитной волны — ее групповой скоростью Фазовая скорость в свободном пространстве
(7)

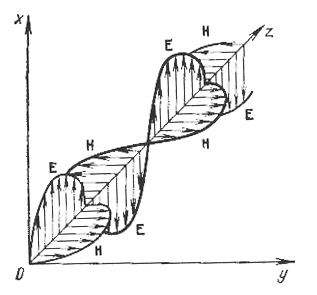

Рис. 7. Распределение в пространстве полей плоской волны
Подставляя сюда значения и получаем, что где — скорость света в вакууме. При распространении плоских волн фазовая и групповая скорости равны друг другу:
Расстояние, проходимое фронтом волны (движущимся с фазовой скоростью) за период колебания Т, называется длиной волны
Следовательно, в свободном пространстве:
(8)
Связь между амплитудами напряженности магнитного и электрического полей плоской электромагнитной волны устанавливается с помощью соотношения
(9)
где — волновое сопротивление среды распространения.
Физический смысл сопротивления состоит в том, что оно определяет для данной среды отношение амплитуд напряженности электрического и магнитного полей волны. Волновое сопротивление имеет активный характер и для свободного пространства 377 Ом.
Вектор Пойнтинга. Одной из основных особенностей электромагнитных волн является способность переносить энергию без переноса вещества. Количество энергии, переносимой электромагнитной волной, и направление переноса характеризуется вектором Пойнтинга П. Направление вектора П совпадает с направлением перемещения энергии. Модуль этого вектора равен мощности, переносимой волной через единичную площадку, перпендикулярную вектору П.
Математический анализ показывает, что вектор Пойнтинга определяется как векторное произведение напряженности полей электромагнитной волны, т. е.
(10)
Рис. 8. Определение направления вектора Пойнтинга
Модуль этого вектора где — угол между векторами Е и Н. Чтобы найти направление вектора П, пользуются следующим правилом: мысленно совмещают по кратчайшему пути векторы Е и Н; направление перемещения оси воображаемого буравчика покажет направление вектора П. На рис. 8 показаны примеры применения этого правила. Сравнивая рис. 8, а, б или 8, в,г, замечаем, что направление вектора П изменяется на противоположное, если изменяется направление одного из векторов Е или Н. Из сравнения рис. 8, а, в или 8, б, г видно, что направление вектора Пойнтинга не изменяется, если векторы Е и Н одновременно меняют свое направление на обратное. Определяя направление вектора П для волны, распределение полей которой изображено на рис. 9, убеждаемся, что эта волна переносит энергию вдоль оси z.
Поляризация электромагнитных волн. Важной характеристикой электромагнитных волн является их поляризация. Поляризация волны определяется законом изменения направления и величины вектора Е в данной точке пространства за период колебания. Поляризацию удобно определять раздельно по двум признакам: по изменению положения конца вектора Е в течение периода колебаний и по положению вектора Е относительно выбранной системы пространственных координат (часто эту систему связывают с Землей).
Если конец вектора Е в течение периода колебаний в данной точке пространства остается на одной прямой поляризацию называют линейной (такую поляризации имеет волна, изображенная на рис. 9). Если конец вектора Е описывает в пространстве эллипс или окружность, поляризация называется соответственно эллиптической или круговой.
По положению вектора Е относительно земной поверхности различают вертикально поляризованную волну, если этот вектор лежит в плоскости, перпендикулярной поверхности Земли, и горизонтально поляризованную, если вектор Е расположен в плоскости, параллельной Земле.
Используемые в радиотехнике электромагнитные волны (радиоволны) распространяются не в свободном пространстве, а в реальных средах (за исключением космоса, наиболее близкого по своим свойствам к свободному пространству). В таких средах из-за их конечной проводимости часть энергии радиоволн необратимо преобразуется в тепло, поэтому амплитуды напряженности электрического и магнитного полей по мере распространения волны постепенно уменьшаются (затухают). Затухание тем сильнее, чем больше проводимость среды и выше частота радиоволны.
Так как радиоволны подобно свету являются электромагнитными колебаниями, для них справедливы общие законы оптики, в соответствии с которыми в однородной среде волны распространяются прямолинейно. На границе раздела двух сред происходит отражение или преломление радиоволн. При отражении от идеально гладкой поверхности волна возвращается в ту среду, из которой приходит, а при преломлении — переходит в другую среду, причем направление ее распространения изменяется.
Направление векторов напряженности электрического и магнитного полей на границе раздела сред в общем случае произвольное. Для определения поля на поверхности раздела эти векторы удобно разложить на две составляющие (рис. 9), одна из которых направлена по касательной к поверхности (тангенциальная составляющая), а другая перпендикулярна поверхности (нормальная составляющая).
Граничные условия определяют электромагнитное поле на границе раздела реальной и идеально проводящей среды: у поверхности идеального проводника электрическое поле не имеет тангенциальной составляющей, а магнитное — нормальной составляющей.
Рис. 9. Разложение вектора Е на тангенциальную и нормальную составляющие
Это значит, что линии напряженности электрического поля всегда перпендикулярны, а линии магнитной индукции всегда параллельны поверхности идеального проводника. Отсюда следует, что электромагнитное поле не проникает внутрь идеального проводника. По мере уменьшения проводимости среды, на которую падают радиоволны, линии напряженности электрического поля все больше отклоняются от перпендикуляра к поверхности раздела, в электрическом поле появляется тангенциальная составляющая напряженности, волны глубже проникают в среду и потери в среде возрастают.
Кроме отражения и преломления радиоволн они способны к интерференции, дифракции и рефракции.
Интерференцией называют сложение электромагнитных волн в пространстве, приводящее к образованию результирующей волны. Интенсивность этой волны, т. е. напряженность Е или Я, определяется сдвигом фаз между взаимодействующими волнами. Если, например, этот сдвиг равен нулю, интенсивность результирующей волны увеличивается прямо пропорционально количеству взаимодействующих волн.
Дифракция — это способность радиоволн «огибать» различные препятствия, находящиеся на пути их прямолинейного распространения. Явление дифракции проявляется тем заметнее, чем больше длина волны по сравнению с размерами поверхности, на которую они падают.
Рефракция — явление «искривления» лучей радиоволн. Она сходна с преломлением волн, но проявляется в средах, в которых параметры изменяются постепенно, а не скачкообразно.
