Результаты расчета клиноременной передачи в модуле amp Trans
Заданные параметры
Передача: Клиноременная
Тип расчета: Проектировочный
Основные данные
Тип натяжного устройства |
Не выбран |
Мощность передачи, кВт |
18.500 |
Частота вращения ведущего вала, об./мин. |
1455.000 |
Передаточное число |
1.800 |
Коэффициент динамичности нагрузки |
1.000 |
Максимально допустимое количество ремней |
6 |
Таблица 1. Результаты расчёта ремённых передач
Описание |
Символ |
Параметры |
Единицы |
Обозначение |
S |
C |
- |
Число ремней |
Z |
2 |
- |
Диаметр ведущего шкива |
d1 |
250.000 |
мм |
Диаметр ведомого шкива |
d2 |
450.000 |
мм |
Длина ремня |
l |
2000.000 |
мм |
Межосевое расстояние |
a |
438.827 |
мм |
Передаточное число |
u |
1.827 |
- |
Сила предварительного натяжения |
F |
728.557 |
Н |
Сила, действующая на вал |
Q |
1456.406 |
Н |
8.2. Пример расчета вала по усталостной прочности с использованием программы amp Win Machine в модуле amp Shaft
Для расчета вала с использованием программы AMP Win Machine предварительно необходимо:
- выполнить проектный расчет валов;
- сделать эскизную компоновку редуктора;
- составить схемы нагружения валов;
- схему нагружения (пространственную) (рис. 6.6) необходимо привести к плоскостной.
Приведение заключается в том, что все силы необходимо привести к горизонтальной и вертикальной плоскостям, проходящим через ось вала.
Для этого силы, действующие в зацеплении (Ft и Fa) необходимо перенести на соответствующую плоскость, добавить момент изгиба от силы Fa и момент кручения от силы Ft, которые определяются по следующим зависимостям:
, (8.1)
, (8.2)
Для расчета передач с использованием программы AMP Win Machine используем раздел «Инженерный анализ» и модуль AMP Shaft (рис. 8.39).
Рис. 8.39. Выбор раздела и модуля
Расчет вала в модуле AMP Shaft производится следующим образом:
1. При помощи вкладок главного меню модуля необходимо изобразить вал, описать условия его закрепления, задать точки приложения и величины действующих на вал внешних нагрузок, указать все имеющиеся концентраторы напряжений и ввести параметры материала (или выбрать один из стандартных материалов в базе данных) (рис. 8.40).
Рис. 8.40. Построение расчетной схемы вала и выбор материала
2. Производим расчет вала нажатием пункта «Расчитать» и «Общий расчет» в главном меню модуля (рис. 8.41).
Рис. 8.41. Расчет вала
3. В разделе «Результаты» главного меню модуля можно просмотреть интересующее параметры или, отметив флажками, сохранить в формате RTF, интересующие нас результаты расчета для печати (рис. 8.42-8.44).

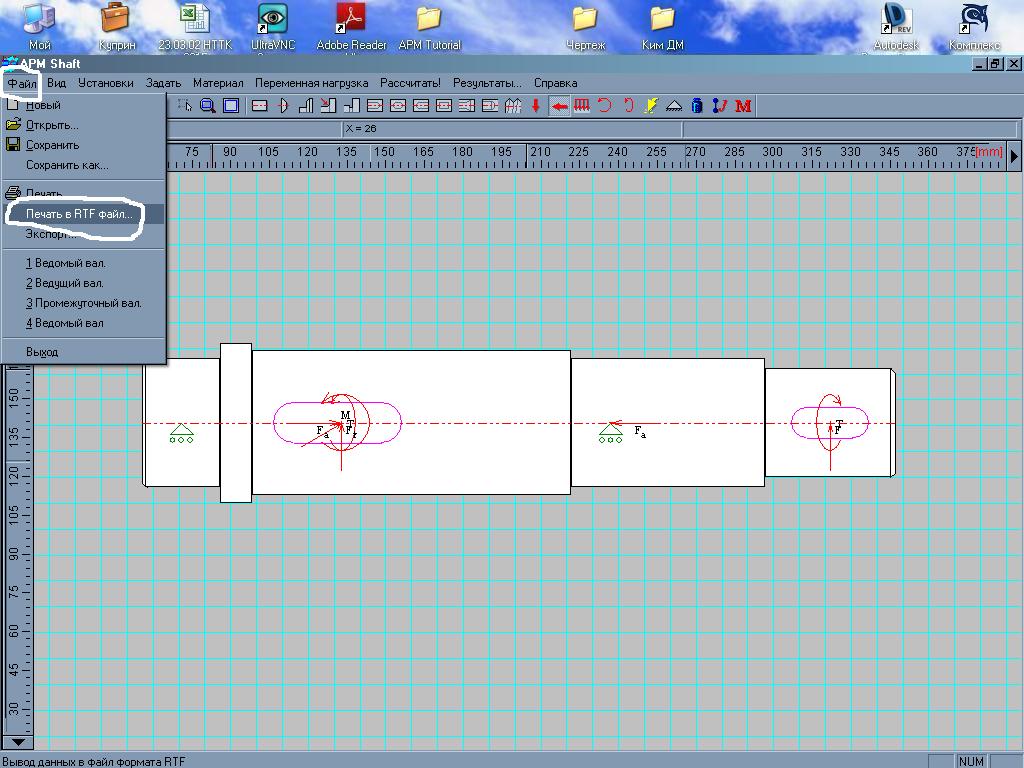

Рис. 8.42. Выбор формата сохранения результатов расчета
Рис. 8.43. Выбор интересующих параметров расчета
Рис. 8.44. Сохранение результатов расчета вала
