8. Окончательное закрепление.
После выверки конструкции закрепляют электросваркой закладных деталей или арматуры.
Тема 11.3. Грузозахватные приспособления, их виды и конструктивные особенности.
Для строповки сборных элементов используют грузозахватные приспособления, которые обеспечивают надежное и эффективное соединение монтируемой конструкции с рабочим органом монтажного механизма.
В зависимости от назначения и конструкции грузозахватные приспособления можно разделить на следующие группы:
стропы;
траверсы;
захваты.
Стропы — это отрезки канатов и цепей, соединенные в кольца или снабженные крюками, коушами, карабинами и др. Для строповки элементов применяют универсальные и специальные стропы. Наиболее широкое применение получили универсальные канатные стропы.
По числу ветвей стальные канатные стропы делятся на следующие виды (рис. 11.3):
одноветвевые (1СК);
двухветвевые (2СК);
трехветвевые (ЗСК);
четырехветвевые (4СК);
кольцевые (СКК).
Рис. 11.3. Стропы: а — одноветвевый 1СК; б — двухветвевый 2СК; в — трехветвевый ЗСК; г — четырехветвевый 4СК; д—е — кольцевой СКК1; ж — двухпетлевой СКП1; з — двухпетлевой СКШ; 1 — навесное звено (разъемное); 2— соединительное звено; 3 — канатная ветвь; 4 — захват; Ь — длина стропа
Специальные стропы предназначены для определенной категории грузов. Их разновидностью являются балансирные стропы с блоками, обеспечивающими равномерное натяжение ветвей стропов.
Стропы следует подбирать такой длины, чтобы угол между ветвями не превышал 90°.
При подъеме конструкции в стропах возникают усилия. В одноветвевом стропе, при вертикальном подъеме, усилие равно массе поднимаемой конструкции. В наклонно расположенной ветви многоветвевого стропа усилие S определяют по формуле
S= Q /n соs α ,
где Q — масса поднимаемого груза, т; п — число ветвей стропа, шт.; α — угол наклона ветви к вертикали, град.
Строп не допускается к использованию при выявлении каких-либо повреждений. Выявленные в процессе осмотра или технического освидетельствования поврежденные стропы должны быть изъяты из работы. Их освидетельствуют каждые 6 мес.
На каждом стропе должна быть маркировочная бирка, на которой указываются:
завод-изготовитель; порядковый номер стропа по системе нумерации предприятия-изготовителя; грузоподъемность стропа; дата испытания.
Для повышения безопасности производства работ применяют строповочные приспособления с дистанционным и автоматическим управлением. Расстроповку конструкций можно выполнять непосредственно из кабины крана.

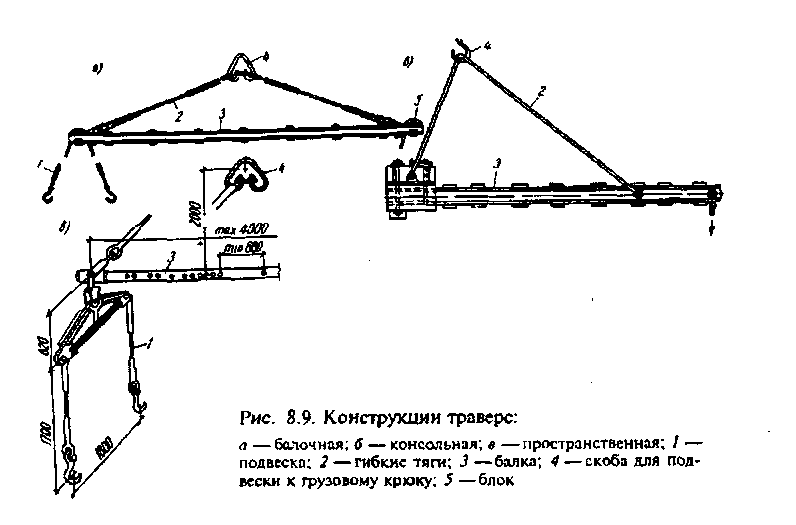

Для перемещения крупногабаритных и длинномерных грузов целесообразно применять грузозахватные траверсы. Траверсы воспринимают монтажные усилия от поднимаемого груза и распределяют их, что позволяет обходиться без усиления элементов. Их оснащают стропами. Траверсы бывают:
балочные;
решетчатые;
рамные;
пространственные.
Рис. 11.4. Строповка ферм, колонн и балок:
а—строповка ферм пролетом 18...30 м; 1—ферма; 2—траверса; 3—полуавтоматический захват; б—траверса для строповки ферм с дистанционным управлением: 1—замок; 2-• траверса; 3—управляемая система расстроповки; в—схема строповки балки; 1—балка; 2 захват; 3—балочная часть траверсы; 4 — гибкие стропы; г, д —схемы строповки колонн; е, * —расчетные схемы траверс
Изделия без петель стропуют с помощью захватов.
Захваты бывают:
штыревые;фрикционные;рамочные;клещевые;вилочные.
Рис.11.5.Опорные захваты : а-вилочный; б — в виде скобы; в — клещевой: г — фрикционный, д— рамочный; ж- штыревой, ж-петлевой подхват; 1 —зажимный винт, 2- боковая планка; 3- прижимы;
4— трехсторонний рамочный заявит. 5- боковая рамка; 6 — штырь, 7—петля; 8— плита перекрытия; 9 —ребра жесткости; 10— ограничитель; 11 — противовес; 12 — поворотная планка
Все грузозахватные приспособления должны обеспечивать простую и удобную строповку и расстроповку элементов, надежность зацепления, исключающую падение груза. Их необходимо использовать по назначению в соответствии с необходимой грузоподъемностью.
