31. Опорные узлы ферм

Фермы могут свободно опираться на стены, колонны, подстропильные фермы или жестко сопрягаться со стальными колоннами.

При свободном опирании фермы на стену или железобетонную колонну фасонка опорного узла выпускается вниз и к ней приваривается опорная плита. Для увеличения жесткости фасонки и лучшего распределения усилия на плиту к фасонке привариваются вертикальные ребра жесткости, проходящие через центр узла.

Швы, которыми привариваются ребра жесткости к фасонке, рассчитываются на долю усилия F, передаваемую через швы, крепящие ребра к плите.

В опорной плите выполняются отверстия для анкерных болтов. Диаметр отверстий принимается равным 40--50 мм при диаметре анкерных болтов 20--24 мм, что позволяет компенсировать неточную установку анкеров.

Опорная реакция фермы передается опорным ребром (фланцем), приваренным к фасонке нижнего узла фермы. Для равномерной передачи давления торец опорного ребра острагивается, а торец колонны под плитой ее оголовка фрезеруется.

Для фиксации положения узла на колонне опорное ребро соединяется болтами нормальной точности с опорной стойкой, которая в свою очередь крепится болтами, а затем приваривается к оголовку колонны. С опорной стойкой через специальное ребро с овальными отверстиями соединяется болтами и фасонка верхнего узла фермы. Овальные отверстия допускают перемещение верхнего узла фермы относительно опорной стойки и тем самым обеспечивают свободное опирание фермы, т. е. без появления опорного момента. К ребрам опорной стойки крепятся также вертикальные связи.

32. Типы колонн опз.

Колонны – основной элемент каркаса производственного здания и других комплексов. Могут быть центрально- и внецентренно сжатие.

Центрально-сжатые колонны служат для поддержания междуэтажных перекрытий и покрытий зданий, в рабочих площадках, путепроводах, эстакадах, внецентренно сжатые колонны устраивают в каркасах производственных зданий.

Колонна состоит из основных элементов: стержень – основной несущий элемент, оголовок, на который опирается конструкция, нагружающая колонну, база, передающая давление от стержня на фундамент и закрепляющая колонну в фундаменте.

В бескрановых зданиях и зданиях с подвесными кранами, колонны имеют постоянное по высоте сечения.

При мостовых кранах устраивают колонны ступенчатые, в которых подкрановые балки опираются на уступ нижнего участка колонны.

Типы колонн: сплошная постоянного сечения, сквозные, сплошные постоянного сечения с консолью для подкрановой балки, сквозная ступенчатая для крайнего ряда или среднего ряда.

33. Сплошные колонны опз.

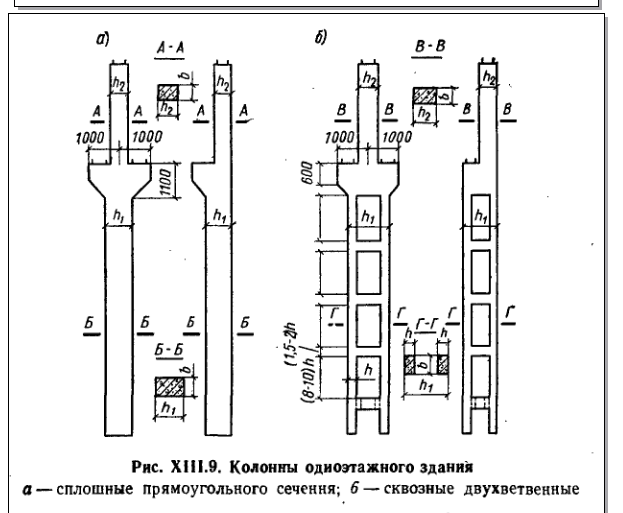

Колонны каркасного здания могут быть сплошными прямоугольного сечения или сквозными двухветвевыми. При выборе конструкции колонны следует учитывать грузоподъемность мостового крана и высоту здания. Сплошные колонны применяют при кранах грузоподъемностью до 30 т и относительно небольшой высо­те здания; сквозные колонны — при кранах грузоподъемностью 30 т и больше и высоте здания более 12 м. Раз­меры сечения колонны в надкрановой части назначают с учетом опирания ригелей, непосредственно на торец ко­лонны без устройства специальных консолей. Высота сечения принимается: для средних колонн h₂=500 или 600 мм, для крайних колонн h₂=380 или 600 мм; шири­на сечения средних и крайних колонн b = 400... 600 мм (большие размеры сечения колонны принимают при ша­ге 12 м). Размеры сечения сплошных колонн в нижней подкрановой части устанавливают преимущественно по несущей способности и из условий достаточной жестко­сти с тем, чтобы при горизонтальных перемещениях колонн в плоскости поперечной рамы не происходило за­клинивания моста крана. По опыту эксплуатации произ­водственных зданий с мостовыми кранами принято счи­тать жесткость колонн достаточной, если высота сечения h₁= (1/10...1/14)H₁.
