9.2. Расчет и конструирование плит, опертых по контуру
Плиты, опертые по контуру, армируют плоскими сварными сетками с рабочей арматурой в обоих направлениях. Поскольку изгибающие моменты в пролете, приближаясь к опоре, уменьшаются, количество стержней в приопорных полосах уменьшают. С этой целью в пролете по низу плиты укладывают две сетки разных размеров, обычно с одинаковой площадью сечения арматуры. Меньшую сетку не доводят до опоры на расстояние:
l/4 - в плитах, неразрезных и закрепленных на опоре,
l/4 - в плитах, свободно опертых, где l меньшая сторона опорного контура.
Сетки укладывают в пролете в два слоя во взаимно перпендикулярном направлении. Монтажные стержни сеток не стыкуются.
Надопорная арматура неразрезных многопролетных плит, опертых по контуру, при плоских сетках в пролете конструируется аналогично надопорной арматуре балочных плит. Армирование может осуществляться также с применением типовых рулонных сеток с продольной рабочей арматурой, раскатываемых во взаимно перпендикулярном направлении (рис. 9.3).
В первом пролете многопролетных плит изгибающий момент больше, чем в средних, поэтому поверх основных сеток укладывают дополнительные рулонные сетки или дополнительные плоские сетки.
Таблица 9.1
Соотношения между расчетными моментами в плитах, опертых по контуру
l2/l1 |
M2/M1 |
MΙ /M1 и MΙ’M1 |
MΙΙ /M1 и MΙΙ’M1 |
1-1,5 1,5-2 |
0,2-1 0,15-0,5 |
1,3-2,5 1-2 |
1,3-2,5 0,2-0,75 |
Если плита имеет один или несколько свободно опертых краев, то соответствующие опорные моменты принимают равными нулю.
1 – колонна; 2 – плита; 3 – балка; 4 – ребра; 5 – пролетная рулонная сетка; 6 – над-опорная сетка углов плиты
Рис. 9.3. Конструктивное решение ребристых перекрытий с плитами опертыми по контуру (а, б, в), армирование плит плоскими (г) и рулонными (д) сетками, а также схемы нагружения балок (е)
Расчетные пролеты l1 и l2 принимают равными расстоянию (в свету) между балками или расстоянию от оси опоры на стене до грани балки (при свободном описании).
В плитах, окаймленных по всему контуру монолитно-связанными с ним балками, в предельном равновесии возникают распоры, повышающие их несущую способность. Поэтому при подборе сечений арматуры плит изгибающие моменты, определенные расчетом, следует уменьшить на 10…20%.
Сечение арматуры плит подбирают как для прямоугольных сечений. Рабочую арматуру в направлении меньшего пролета располагают ниже арматуры, идущей в направлении большего пролета. В соответствии с таким расположением арматуры рабочая высота сечения плиты для каждого направления различна и будет отличаться на размер диаметра арматуры.
9.3. Расчет и конструирование балок
Нагрузка от плиты на балки передается по грузовым площадям в виде треугольников или трапеций (рис. 9.4).

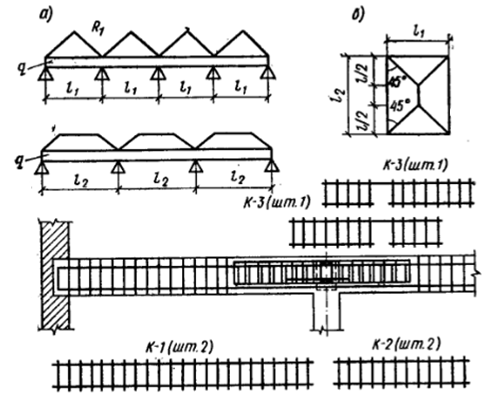

Рис.9.4. Расчетные схемы и армирование балок ребристых перекрытий с плитами опертыми по контуру
Для определения этой нагрузки проводят биссектрисы углов панели до их пересечения. Произведение нагрузки (на 1 м2) на соответствующую грузовую площадь даст полную нагрузку на пролет балки. загружённой с двух сторон панелями:
Для балки пролетом l1:
(9.1)
Для балки пролетом l2:
(9.2.)
Кроме того, следует учесть равномерно распределенную нагрузку от собственного веса балки и части перекрытия с временной нагрузкой на ней, определяемой по грузовой полосе, равной ширине балки.
Расчетные пролеты балок принимают равными расстоянию в свету между колоннами или расстоянию от оси опоры на стене (при свободном опнрании) до грани первой колонны. Для упрощения принимают расчетный пролет балки равным пролету плиты в свету между ребрами (с некоторой погрешностью в сторону увеличения расчетного пролета балки).
Порядок подбора сечения и принцип армирования балки такие же, как главной балки ребристого перекрытия с балочными плитами. На опорах балки армируют седловидными каркасами, что позволяет осуществить независимое армирование в пересечениях на колоннах.
Лекция 10. БАЛОЧНЫЕ СБОРНО-МОНОЛИТНЫЕ ПЕРЕКРЫТИЯ
