10956
.pdf
10

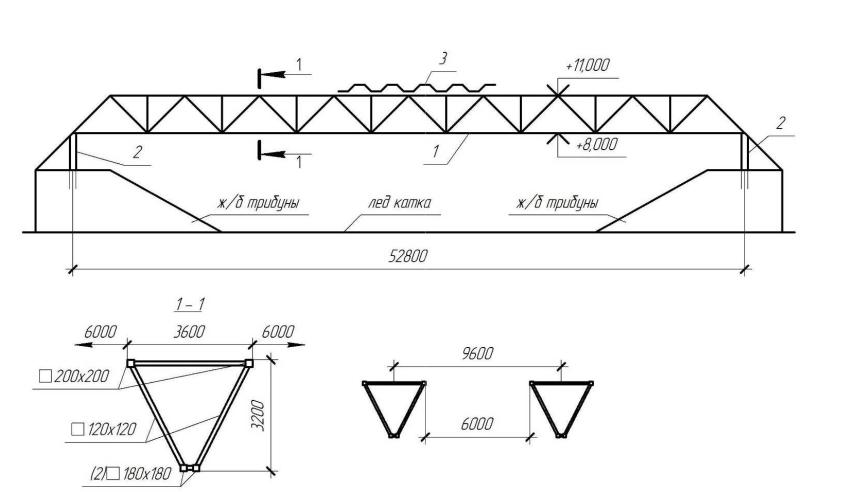

Рис. 10. Балочное большепролетное покрытие с применением трехгранного поперечного сечения сквозной фермы с шагом 9.6 м искусственного катка (Нидерланды): 1 – главные фермы; 2 – стойки из трубы;
3 – профлист 141×0,75 мм
11

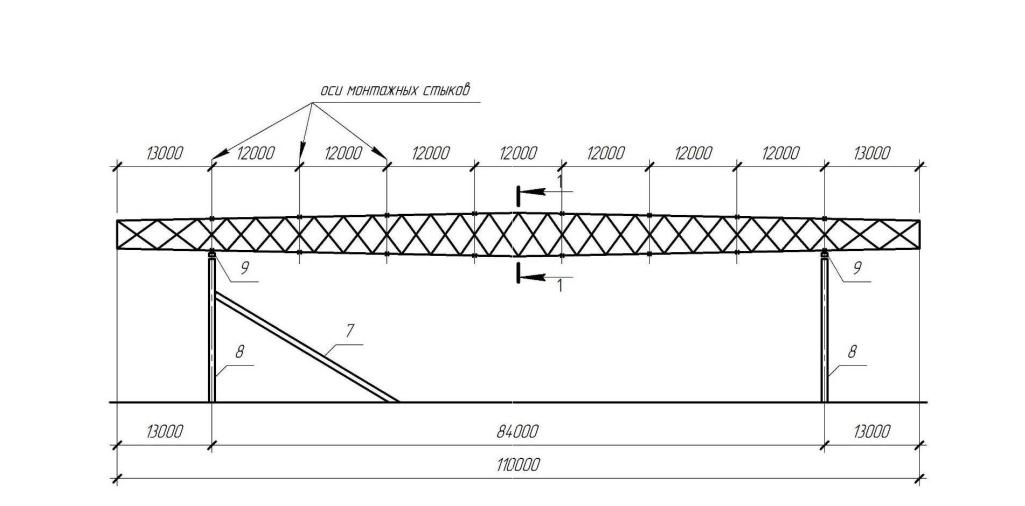

Рис. 11, а). Большепролетное балочное покрытие сквозного сечения, состоящее в поперечном сечении из 9-и пространственных блоков 2,5х12 м на фланцах, усиленных по поясам стальными обшивками с предварительным натяжением
универсального спорткомплекса (Москва). Поперечный разрез
12

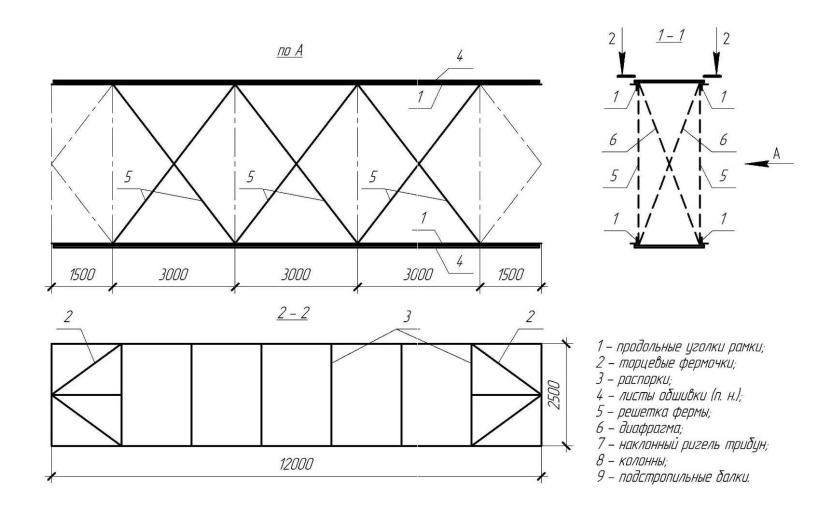

Рис. 11, б). Большепролетное балочное покрытие универсального спорткомплекса (Москва). Сечение 1-1. Виды 2-2, А
13
– колонны:

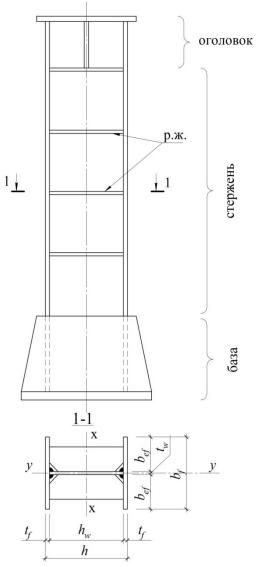

Рис.12. Составные части центрально сжатой колонны
14
- поперечные сечения колонн сплошного открытого сечения:
Рис.13. Типы открытых сплошных сечений центрально сжатых колонн
15
- поперечные сечения колонн сплошного замкнутого сечения:

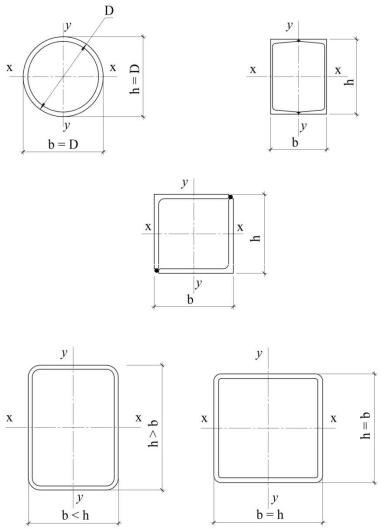

Рис.14. Типы замкнутых сплошных сечений центрально сжатых колонн
16
- поперечные сечения колонн сквозного сечения:

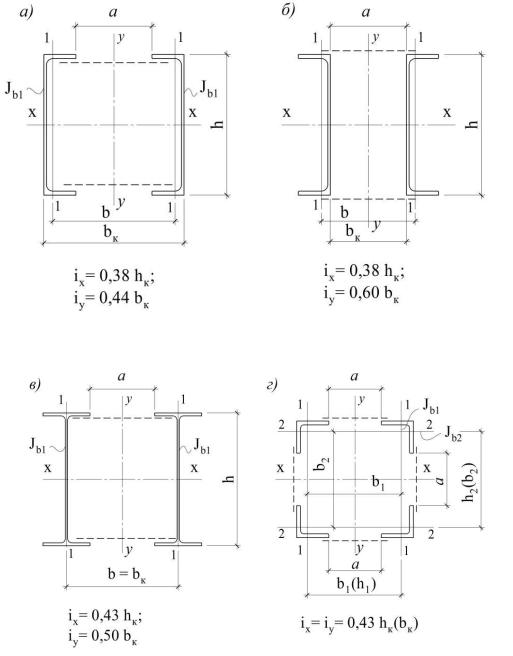

Рис.15. Типы сквозных сечений центрально сжатых колонн
17

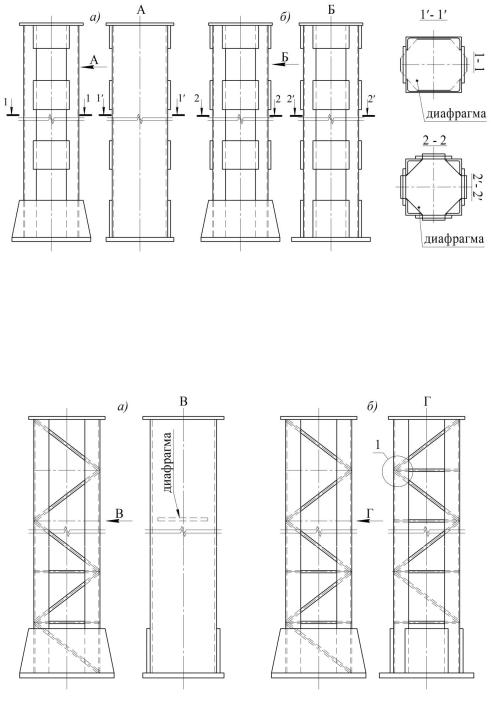

Рис. 16. Конструктивные схемы сквозных центрально сжатых колонн на планках: а) с одной свободной осью; б) с двумя свободными осями
Рис.17. Конструктивные схемы сквозных центрально сжатых колонн с раскосной решеткой: а) с одной свободной осью; б) с двумя свободными осями
18
- колонны и ригели сквозного сечения в системе большепролетных поперечных рам:

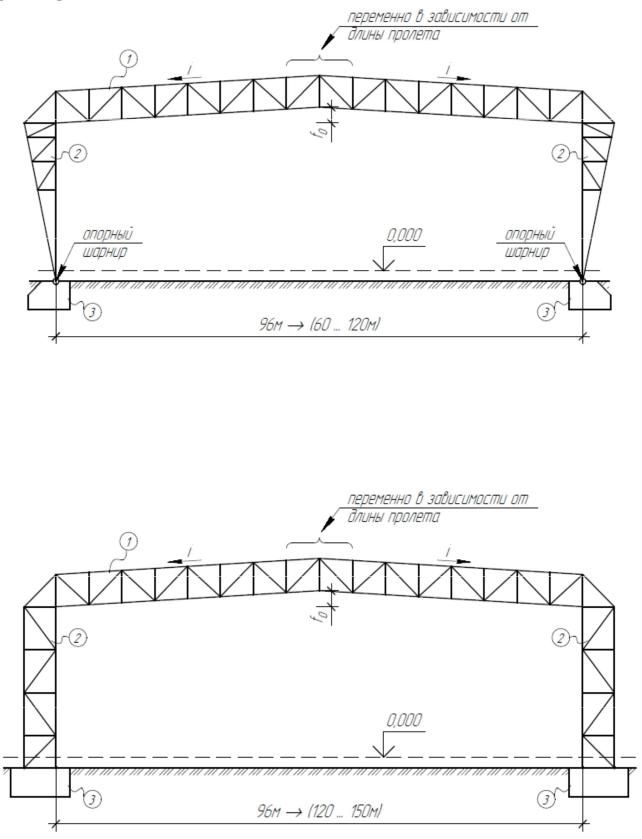

Рис. 18, а). Двухшарнирная большепролетная рама со сквозными ригелями и колоннами с единой базой: 1 – ригель; 2 – колонны; 3 - фундаменты; 0.000 – отметка чистого пола; f0 – начальный строительный подъем
Рис. 18, б). Бесшарнирная большепролетная рама со сквозными ригелями и колоннами с раздельными базами: 1 – ригель; 2 – колонны; 3 - фундаменты; 0.000 – отметка чистого пола; f0 – начальный строительный подъем
19
- колонны и ригели в большепролетных рамах сплошного переменного сечения:

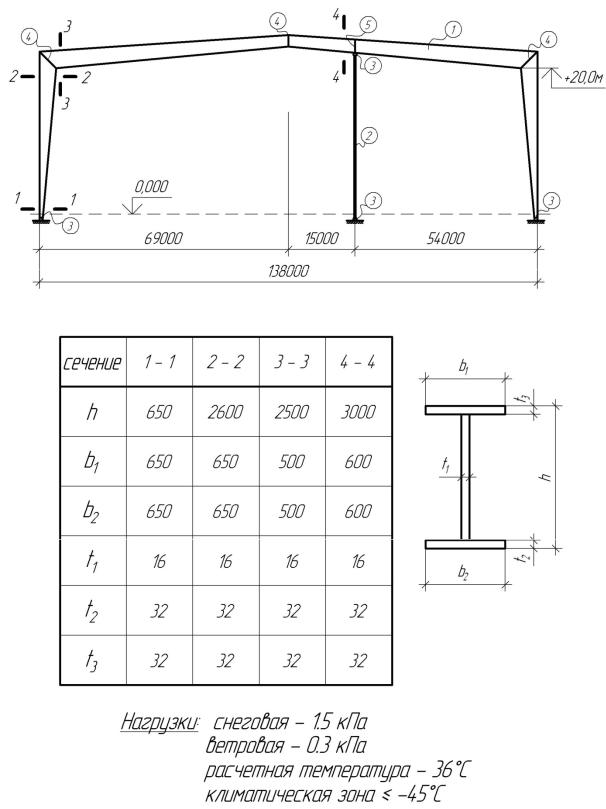

Рис. 19, а). Поперечная большепролетная рама из сплошных стержней переменного сечения в спортивном комплексе «ОЛИМП» Свердловской области: 1 – поперечная рама; 2 – центрально-сжатая стойка; 3 - шарниры; 4 – монтажные стыки; 5 – заводской стык
