Рис. 38. Щит покрытия резервуара вместимостью 5000 м3
Рис. 39. Покрытие из унифицированных элементов резервуаров вместимостью 10000 м3 и 50000 м3: а − унифицированный щит покрытия; б − схема покрытия
резервуара V = 10000 м3; в − схема укрупненного секторного щита покрытия
резервуара V = 10000 м3; г− то же, V = 50000 м3
71
Рис. 40. Резервуар вместимостью 5000 м3 со стационарной крышей и понтоном:а − вертикальный разрез; б − план понтона; 1 − стенка; 2− понтонное
кольцо; 3 − радиальные гнутые перегородки; 4 − опорные стойки; 5 − мембрана понтона; 6 − направляющие понтона; 7 − патрубок опорной стойки
Рис. 41. Резервуар вместимостью 10000 м3 с плавающей крышей
72

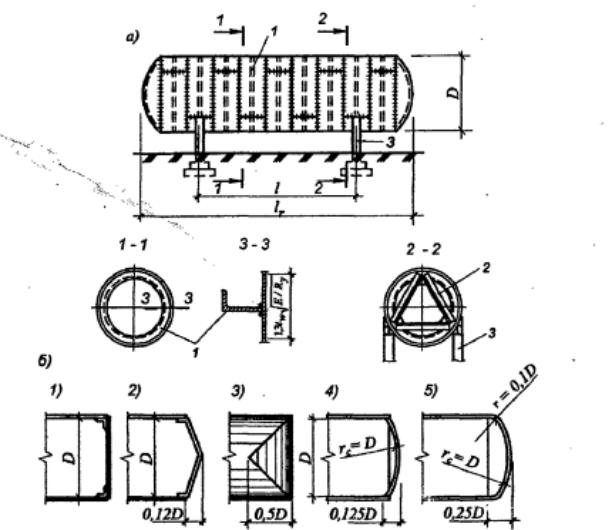

Рис. 42. Горизонтальный цилиндрический резервуар:
а− общий вид и разрезы; б − типы днищ; 1) − плоское; 2)− коническое;
3)− цилиндрическое; 4)− сферическое; 5) − эллипсовидное; 1 − кольцо жесткости; 2 − опорная диафрагма; 3 − стоечная опора
73
Рис. 43. Сферический резервуар. Общий вид
∙газгольдеры
Рис. 44. Схема мокрого газгольдера с вертикальными направляющими:
а − подвижные звенья опущены; б − подвижные звенья подняты давлением газа; 1 − колокол; 2− 1-й телескоп; 3 − 2-й телескоп; 4− резервуар; 5 − внешние направля- ющие; 6 − внутренние направляющие; 7 − верхний ролик колокола; 8, 9 − верхние ро- лики телескопов; 10 − нижний ролик колокола; 11, 12 − нижние ролики телескопов; 13 − газоввод; 14 − колпак над газавводом с перепускной трубой; 15 − верхние бетонные
грузы; 16 − нижние чугунные грузы
74
Рис. 45. Схема сухого газгольдера объемом 100000м3: 1 − площадка фонаря; 2− шайба в верхнем положении; 3 − шайба в нижнем положении; 4− обшивка;
5 − цепная лестница; 6 − подъемная клеть; 7 − наружный подъемник; 8 − подвод газа
Рис. 46. Сухой газгольдер с гибкой секцией: 1 − выравнивающие ролики; 2− трос выравнивающих роликов; 3 − защитная стенка шайбы; 4− каркас шайбы; 5 − гибкая секция из прорезиненной ткани; 6 − нижний листовой настил
75
∙бункеры

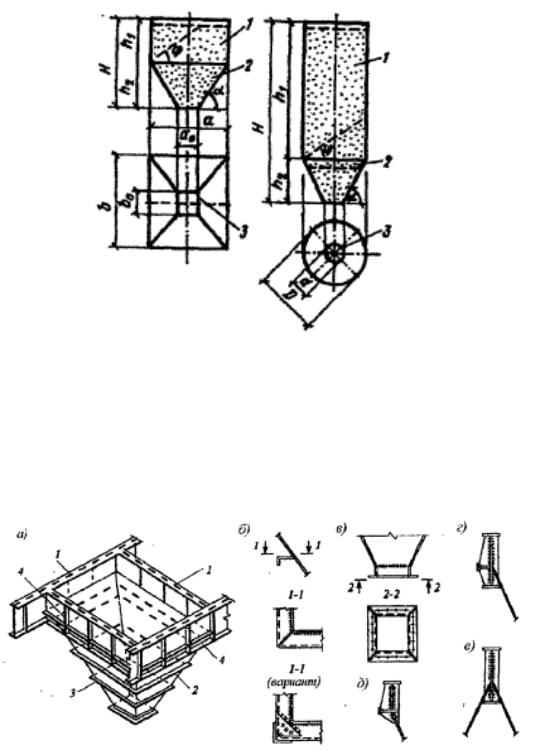

Рис. 47. Емкости для сыпучих материалов: 1 − стенка; 2− воронка; 3 − выпускное отверстие
Рис. 48. Пирамидально-призматический бункер: а − общий вид; б − стык ребер жесткости воронки; в − конструкция выпускного отверстия;
г, д − варианты сопряжения воронок с бункерными балками; 1 − бункерная балка; 2− воронка; 3 − ребра жесткости воронки; 4− ребра
жесткости бункерной балки
76

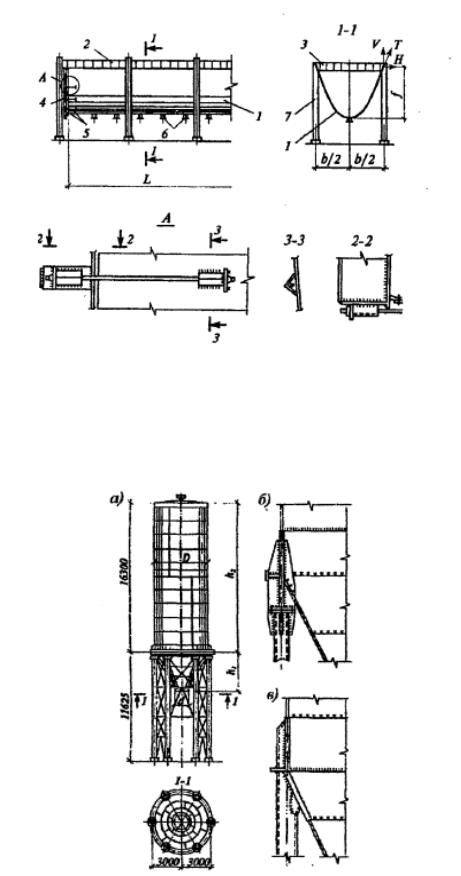

Рис. 49. Гибкий (параболический) бункер: 1 − оболочка; 2− продольная балка; 3 − поперечная балка-распорка; 4− торцевая стенка; 5 − тяжи; 6 − течки; 7 − колонна
∙силосы
Рис. 50. Круглый силос: а − общий вид; б, в − узлы сопряжения воронки и цилиндрической части
77
∙трубопроводы большого диаметра
Рис. 51. Схема напорного трубопровода гидроэлектрической станции: 1 − анкерные опоры; 2− промежуточные опоры
Рис. 52. Трубопровод на качающихся опорах
∙мембранные листовые кровли по стержневым пространственным покрытиям
78

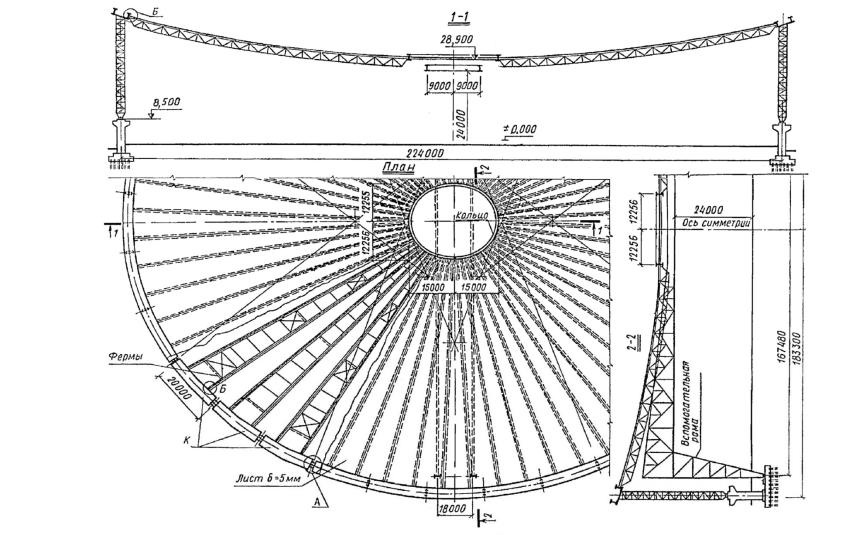

Рис. 53. Крытый стадион на проспекте Мира в Москве
79
Рис. 54, а). Велотрек в Крылатском, Москва
