24. Арки покрытий. Расчёт и конструирование.

При пролете свыше 30 м железобетонные арки становятся экономичнее ферм. Наиболее распространенные арки - двухшарнирные - выполняют пологими со стрелой подъема f = 1/6...1/8 l. Распор арки обычно воспринимается затяжкой. В конструктивном отношении выгодно очертание оси арки, близкое к кривой давления. Арочный момент

г де Мbтх - балочный момент; H - распор арки.

Очертание кривой давления находят, полагая Мх = 0.

При равномерно распределенной нагрузке и несмещаемых опорах кривая давления арки будет квадратной параболой:

Полного совпадения оси арки с кривой давления достичь не удается, так как при различных схемах загружения временной нагрузкой, а также под влиянием усадки и ползучести бетона неизбежно возникают изгибающие моменты. Влияние ползучести бетона особенно существенно в большепролетных арках. В связи с этим принимают такое очертание оси, при котором расчетные усилия будут наименьшими. Для типизации конструкции и упрощения производства работ очертание оси пологих двухшарнирных арок обычно принимают по окружности.

Конструирование арок выполняют по общим правилам, как для сжатых элементов. Сечение арок может быть прямоугольным и двутавровым (рис. 13.43), чаще с симметричным двойным армированием, так как возможны знакопеременные изгибающие моменты. Затяжку выполняют предварительно напряженной.. В качестве напрягаемой арматуры затяжки

Рис 13.43 применяют канаты, натягиваемые на упоры. Блоки на монтаже соединяют сваркой либо выпусков арматуры, либо закладных деталей. Стыковые швы замоноличивают. Большепролетные высокие арки имеют более сложное очертание оси, их обычно выполняют трехшарнирными. Распор арки передают на фундаменты и грунты основания. При слабых грунтах для восприятия распора арки устраивают затяжку, расположенную ниже уровня пола.

Арки рассчитывают на вес покрытия и арки,сплошную и одностороннюю нагрузку от снега и сосредоточенную нагрузку от подвесного транспорта. Большепролетные арки рассчитывают также на усадку и ползучесть бетона, а высокие арки - на ветровую нагрузку.

При расчете арочное покрытие расчленяют на отдельные плоские арки. Расчет производится обычными методами строительной механики. Статически неопределимые арки удобно рассчитывать методом сил. Двухшарнирная арка один раз статически неопределима, за лишнее неизвестное принимают распор. Решают каноническое уравнение и определяют неизвестный распор для каждого вида загружения. В большепролетных арках для получения более точных результатов при вычислении перемещений следует учитывать обжатие арки от нормальных сил. При наличии затяжки ее упругие перемещения учитывают всегда.

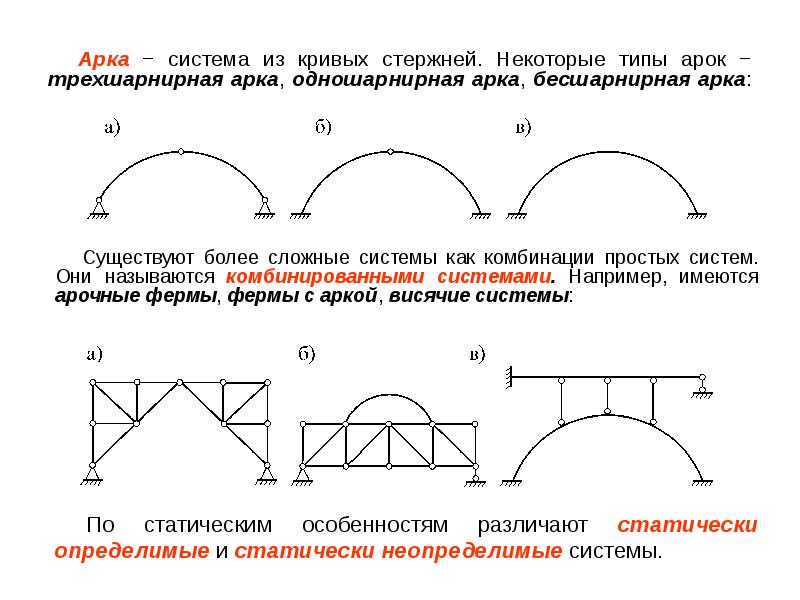

Бесшарнирные арки трижды статически неопределимы. При их расчете удобно выбирать основную систему, разрезая арку в ключе и прикладывая неизвестные.

25. Подстропильные конструкции. Расчёт и конструирование.

Подстропильные конструкции в виде балок или ферм применяют в покрытиях одноэтажных промышленных зданий при шаге стропильных конструкций 6 м и шаге колонн 12 м. Подстропильные конструкции выполняют предварительно напряженными из бетона классов В30, В40 и армируют канатами, стержневой или проволочной арматурой с натяжением на упоры. Ненапрягаемую арматуру растянутых раскосов подстропильных ферм определяют из расчета прочности и раскрытия трещин. Крепление стропильных ферм к подстропильным конструкциям выполняют монтажной сваркой.

Н агрузка от стропильной фермы передается в виде сосредоточенной силы, приложенной в середине пролета к нижнему узлу подстропильной фермы. Подстропильные фермы рассчитывают по прочности и трещиностойкости с учетом жесткости узлов.
