§ 4. Освещение при макросъемке

В макрофотографии применяют как естественное, так и искусствен­ное освещение. В лабораторных условиях обычно используют софи­ты с обычными лампами накаливания, а также специальные освети­тели: кинопроекционные, ртутные, дуговые, люминесцентные, им­пульсные.

Все осветители можно подразделить на три группы: направленно­го света, рассеянного света и кольцевые.

259

17*

Осветители направленного света предназначены для получения мощного и узкого пучка лучей от ламп накаливания. На фотоуста­новках СБ-2, «Уларус-2» направленное освещение создают софиты бокового света. Уровень освещенности, создаваемой каждым источ­ником, можно регулировать изменением напряжения на нити накала. На установке СБ-2 регулировку осуществляют изменением расстоя­ния между софитами и объектом или заменой в них ламп.

Небольшие по размерам объекты освещают микроосветителями ОЙ-19, которые представляют собой цилиндрический фонарь, пере­мещаемый вверх и вниз по колонке штатива (рис. 52).

Осветители рассеянного света создают пучок в пределах от 60° до 180° и представляют собой лампы накаливания с матовой колбой, софиты с лампами накаливания, закрытые матовыми или молочны­ми стеклами, а также осветители дневного света. К числу осветителей рассеянного света относятся просветный экран, донный осветитель, которые в сочетании с осветителями ДС образуют «световую шахту» для получения бестеневого освещения при съемке общего вида объ­ектов криминалистических экспертиз.

Рис. 53. Кольцевой осветитель с люминесцентной лампой

Рис. 52. Микроосветитель ОЙ-19: 1 — оправа под светофильтры;

2 — рукоятка диафрагмы;

3 — зажимные винты; 4 — штатив;

5 — корпус; 6 — патрон с лампой

Кольцевой осветитель составляют несколько ламп одинаковой мощности либо одна кольцевая люминесцентная лампа (рис. 53). Объект размещают в центральной части, и он оказывается равномер­но освещенным со всех сторон.

Освещение при макросъемке обеспечивает получение изображе­ния оптимальной плотности и является основным изобразительным средством, позволяющим выявить форму, объем, рельеф поверхнос­ти (рис. 54).

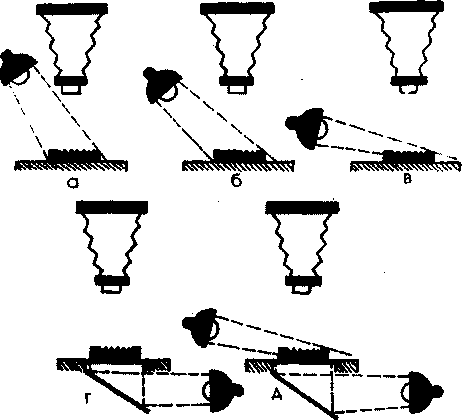

Рис. 54. Освещение при макросъемке: а — лобовое; б — боковое; в — косонаправленное; г — проходящее; д — комбинированное

В зависимости от того, каким образом свет взаимодействует с объектом, различают:

Освещение для фотографирования в проходящем свете. При

таком освещении обычно фотографируют бутылки, пузырьки, ста­каны, осколки оконного и фарного стекла и следы пальцев рук на них. Проходящее освещение формируют встречным световым по­током, падающим на объект со стороны, противоположной от объ­ектива. Проходя через объект, лучи преломляются, поглощаются, рассеиваются и затем формируют изображение. Для получения та­кого освещения используются различные источники: донные осве­тители, просветные экраны, разные варианты «световых шахт», со-фитных столов. Более мелкие предметы освещают микроосветите­лями типа ОЙ-19.

260

261

Освещение для фотографирования в отраженном свете. Непро­зрачные объекты: замки, холодное и огнестрельное оружие, орудия взлома и инструменты, а также их следы фотографируют, как прави­ло, в отраженном свете, когда световой поток падает на объект сверху. На установках СБ-2, «Уларус» для этой цели используются софиты бокового света, а мелкие предметы освещаются микроосветителями типа ОЙ-19. Для подсветки применяют отражающие экраны.

Комбинированное освещение. При фотографировании непро­зрачных предметов проходящее освещение является вспомогатель­ным. Чаще всего его применяют в сочетании с отраженным светом и получают комбинированное освещение, позволяющее подчеркнуть форму предмета, выявить характер переплетения нитей, конфигура­цию сквозных повреждений на тканях и др.

Такое освещение получают с помощью источников, применяе­мых при съемке как в проходящих, так и в отраженных лучах. При этом яркость источника проходящего света не должна быть преобла­дающей, иначе выявляемые детали предмета потеряют на негативе свою форму и очертания.

Интервал яркостей объекта и распределение светотени на нем предопределяет структура светового потока, состояние отражающей поверхности и угол, под которым световые лучи направлены на объект.

По структуре светового потока освещение подразделяют на: диф­фузное, или рассеянное, и направленное.

Диффузное (рассеянное) освещение создает на объекте невысо­кий интервал яркостей. Светотеневой рисунок мягкий, без плотных теней. Объемные предметы выглядят плоскими, а мелкие детали, равномерно освещенные со всех сторон, не воспроизводятся. Такое освещение применяют в основном при фотографировании сложных по конфигурации предметов, имеющих полированные бликующие поверхности.

Диффузное освещение получают от люминесцентных ламп све­тильников дневного света (ДС), кольцевых осветителей и за счет применения различных приспособлений к лампам накаливания. Это могут быть рассеивающие молочные фильтры, матовые стекла, листы белой полупрозрачной бумаги или цилиндры из нее. Если предмет поместить внутрь такого цилиндра и освещать по периметру несколькими источниками, то получаемое освещение окажется рас-сянным и равномерно распределится по поверхности предмета.

Направленное освещение создает на объекте широкий интервал яркостей. Элементы рельефа, расположенные перпендикулярно на-

262

правлению света, имеют с одной стороны максимальные яркости, а с другой — глубокие тени. На изображении тогда запечатлевается четкий светотеневой рисунок. Если элементы рельефа расположены параллельно световому потоку, то они оказываются освещенными равномерно и на изображении имеют невысокий светотеневой кон­траст. Таким образом, направленное освещение, с одной стороны, позволяет подчеркнуть объемность предмета, выявить элементы его рельефа, а с другой — дает светотеневые эффекты, близкие к диффузному.

Распределение светотени на объекте от источников направленно­го света зависит и от угла, под которым световые потоки направлены к его поверхности. По видам направления светового потока освеще­ние подразделяется на лобовое, вертикальное, боковое, косонаправ-ленное, контровое и фоновое.

Лобовое освещение применяются при фотографировании объ­емных предметов и глубоких следов с четко выраженным рельефом. Его получают от светового потока, направляемого от фотокамеры под углом 75—80° к поверхности объекта. Это освещение создает минимальные тени, четко прорисовывает контуры предмета, хорошо передает его крупные детали. Для фотографирования глубоких объ­ектов, например несквозных следов сверления, лобовое освещение непригодно, так как не позволяет высветить всю фотографируемую

поверхность.

В подобных случаях применяют вертикальное освещение, об­разующее световой поток под углом 90° к поверхности предмета. Светотеневой контраст при этом не высок; на изображении наиболее заметны лишь крупные детали, мелкие же не воспроизводятся. Вер­тикальное освещение получают с помощью специальных приспо­соблений — опак-иллюминаторов. Таким иллюминатором служит плоскопараллельная стеклянная пластинка, установленная под углом 45° к освещаемой поверхности. Пучок света направляют па­раллельно предмету со стороны острого угла (рис. 55) так, чтобы лучи света не скользили по его поверхности. В комплект кримина­листических фотоустановок «Уларус» и «Уларус-2» входят большой и малый опак-иллюминаторы (рис. 56). Их применяют для фото­графирования довольно крупных предметов и следов. С увеличе­нием масштаба предметное расстояние сокращается, и эти приспо­собления не помещаются между объективом и объектом. Тогда при съемке используют предметное стекло или полоску стеклянной фо­топластинки, очищенной от эмульсии. Обычно их устанавливают над объектом на штативе.

263

Поскольку большая часть светового потока рассеивается, освещенность, со­здаваемая опак-иллюминаторами, низка. Поэтому источник света размещают как можно ближе к объекту, а пучок света фо­кусируют почти до размеров площади фотографируемого участка.

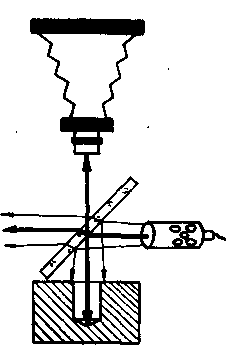

Рис. 55. Схема получения

вертикального («опакового»)

освещения

При боковом освещении лучи света направляют под углом от 30 до 60°. Ис­пользуют боковое освещение чаще всего при фотографировании объемных пред­метов, на поверхности которых создается наиболее оптимальный светотеневой контраст, лучше, чем при лобовом, пере­дающем мелкие детали и фактуру по­верхности.

Косонаправленное освещение обра­зует световой поток, идущий под углом

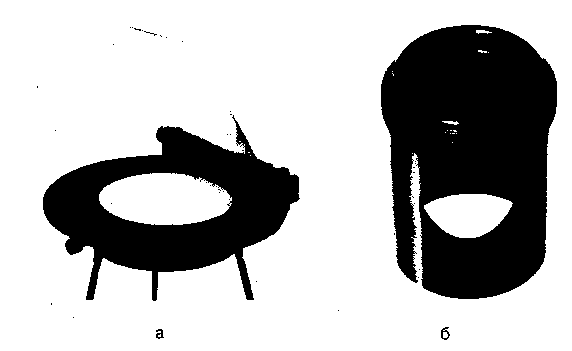

Рис. 56. Большой (а) и малый (б) опак-иллюминаторы

от 3 до 15°. Чем мельче рельеф, тем под более острым углом освещают объект. Тогда даже от небольших выступов и впадин на поверхности предмета образуются четкие тени, а изображение выглядит очень контрастным. Это освещение позволяет выявлять мелкие детали ре­льефа и применяется при съемке плоских предметов со слабовыра­женной фактурой поверхности, таких, как следы скольжения, разре-

за, перекуса и т.п. Лучи света рекомендуется направлять перпендику­лярно трассам следа.

Контровое освещение применяют для получения четкого конту­ра фотографируемого предмета, когда световой поток направлен па­раллельно оптической оси объектива. Проходя через прозрачное предметное стекло, лучи очерчивают контуры предмета, выявляют его форму, создают фон светлой тональности.

Фоновое освещение создает необходимый уровень освещеннос­ти фона. Как и контровое, оно способствует выявлению контуров предмета, отделению его от фона. Здесь обычно используются со­фиты из комплекта установки СБ-2. Объект находится на предмет­ном стекле на расстоянии 15—20 см над столом фотоустановки. На стол под объектом кладут лист белой бумаги и освещают двумя софитами, направляя свет под углом 30—60°. Лучи, отразившиеся от него, освещают предмет снизу. Освещенность фона должна быть равномерной.

По характеру светотеневого рисунка hu изображении освещение может быть светлопольным и темнопольным.

В первом случае большая часть световых лучей, проходящих через объект или отраженных от него, попадает в объектив. Фон в этом случае будет светлым, а детали объекта более темными. При темнопольном освещении основной поток света не попадает в объек­тив фотокамеры. Изображение в этом случае формируют лучи, от­клонившиеся от своего первоначального направления вследствие преломления или отражения света. Светлыми на изображении будут лишь те детали предмета, которые направили лучи света в объектив камеры, окружающие же окажутся более темными.

При макросъемке непрозрачных предметов чаще применяется светлопольное освещение, позволяющее выявлять характерные дета­ли поверхности, передавать форму. При съемке поверхностных, плоских следов (например, следов скольжения на металле) рекомен­дуются использовать освещение по методу темного поля.

Оба типа освещения применяются и для увеличения контраста между фоном и деталями объекта. Например, слабовидимые следы пальцев рук на стекле усиливают с помощью проходящего темно-польного освещения, а слабовидимые записи в документе, залитые черными чернилами, выявляют посредством светлопольного осве­щения в отраженных лучах.

Установка освещения. Различные виды освещения дают разное распределение светотени на поверхности предмета. В зависимости от свойств объекта и задач исследования они могут использоваться как самостоятельно, так и в совокупности друг с другом. Например, рав-

265

264

номерное бестеневое освещение ослабляет интенсивность бликов на металлических предметах, но дает плоское «необъемное» изображе­ние. Увеличение числа полутонов за счет направленного света позво­ляет передавать на снимке объем и рельеф поверхности.

Освещение от одного источника часто приводит к резкому деле­нию изображения на светлые и темные участки. Поэтому обычно используют несколько источников света, каждый из которых имеет определенное назначение. По направлению и интенсивности свето­вого потока различают источники основного направленного (рисую­щего), выравнивающего и моделирующего света.

Источник основного направленного света выявляет на поверх­ности предмета его характерные детали. Здесь применимы лобовое, боковое и даже косонаправленное освещение. Обычно свет направ­ляют с левой стороны под углом 30—60°.

Источники выравнивающего света подсвечивают теневые участки и обеспечивают на объекте интервал яркостей, который может быть воспроизведен без существенных потерь. Осветители здесь устанавливают с противоположной стороны по отношению к основному источнику, а создаваемая ими освещенность должна быть примерно в 1,5—2,5 раза меньше, чем от основного направленного света.

Источники моделирующего света предназначены для выделения деталей на отдельных участках, например, номерных знаков, следов, рельефа поверхности и т.п. Их конструкция должна предусматривать изменение диаметра и интенсивности светового пучка.

Освещение, создаваемое каждым источником, устанавливают по­очередно, подбирая угол, направление и интенсивность светового потока. Общее освещение, создаваемое всеми источниками, оценива­ют по распределению светотени на объекте, а при съемке мелких предметов и следов — по изображению на матовом стекле визира. В связи с падением освещенности источники света располагают как можно ближе к освещаемой поверхности, а свет концентрируют в пятно, которое по размерам немного превышает фотографируемый предмет.
