III. Исследование параллельного диодного ключа с уровнем включения - Есм
1. Изменить полярность источника смещения.
2. Повторить пункты 2, 3, 4. 5 раздела II.
IV. Исследование последовательного диодного ключа - Есм
1. Изучив схему последовательного диодного ключа (рисунок 2), проделать все пункты раздела I, II, III.

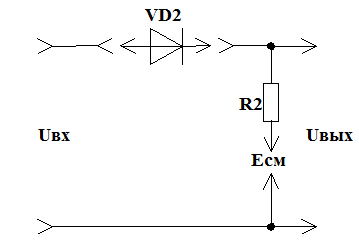

Рисунок 2 – Схема подключения последовательного диодного ключа
V. Исследование двойного диодного ключа по последовательной схеме
1. Изучив схему ключа (рисунок 3), подключить приборы в соответствии со структурной схемой.

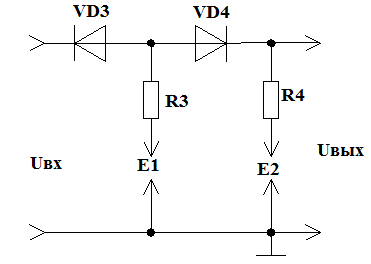

Рисунок № - Схема подключения двойного диодного ключа
2. Установить по прибору блока питания Есмещ = 5В, а затем 10В.
3. Зарисовать осциллограммы входного и выходного напряжений для каждого случая и сделать выводы.
4. Обесточить аппаратуру и закончить оформление отчета.
Контрольные вопросы
1. Для чего предназначены ключевые схемы?
2. Что можно использовать в качестве ключей?
3. Почему диод можно использовать в роли ключа?
4. Объяснить принцип работы последовательного диодного ключа.
5. Что собой представляет характеристика передачи ключа?
6. От чего зависит уровень включения диода и каким он может быть?
7. Объяснить принцип работы параллельного диодного ключа.
8. В чем отличие параллельного диодного ключа от последовательного?
Лабораторная работа №15
Тема: исследование RC -цепей.
Цель работы: получить практические навыки исследования дифференцирующих и интегрирующих цепей и подтвердить экспериментально возможность их использования в качестве формирователей импульсных сигналов.
Теоретические сведения
RC-цепь — электрическая цепь, состоящая из конденсатора и резистора. Её можно рассматривать как делитель напряжения с одним из плеч, обладающих ёмкостным сопротивлением переменному току.
Интегрирующие цепи пропускают постоянную составляющую сигнала, отсекая высокие частоты, то есть являются фильтрами нижних частот. При этом чем выше постоянная времени, тем ниже частота среза. В пределе пройдёт только постоянная составляющая. Это свойство используется во вторичных источниках питания, в которых необходимо отфильтровать переменную составляющую сетевого напряжения. Интегрирующими свойствами обладает кабель из пары проводов, поскольку любой провод является резистором, обладая собственным сопротивлением, а пара идущих рядом проводов ещё и образуют конденсатор, пусть и с малой ёмкостью. При прохождении сигналов по такому кабелю, их высокочастотная составляющая может теряться, причём тем сильнее, чем больше длина кабеля.
Дифференцирующая RC-цепь получается, если поменять местами резистор R и конденсатор С в интегрирующей цепи. При этом входной сигнал идёт на конденсатор, а выходной снимается с резистора. Для постоянного напряжения конденсатор представляет собой разрыв цепи, то есть постоянная составляющая сигнала в цепи дифференцирующего типа будет отсечена. Такие цепи являются фильтрами верхних частот. И частота среза в них определяется всё той же постоянной времени. Чем больше, тем ниже частота, которая может быть без изменений пропущена через цепь.
Дифференцирующие цепи имеют ещё одну особенность. На выходе такой цепи один сигнал преобразуется в два последовательных скачка напряжения вверх и вниз относительно базы с амплитудой, равной входному напряжению. Базой является либо положительный вывод источника, либо "земля", в зависимости от того, куда подключён резистор. Когда резистор подключён к источнику, амплитуда положительного выходного импульса будет в два раза выше напряжения питания. Этим пользуются для умножения напряжения, а также, в случае подключения резистора к "земле", для формирования двуполярного напряжения из имеющегося однополярного.
