Задание

1. Получить навык сбора схем.

2. Получить навык снятия характеристик.

Аппаратура и пособия

1. Описание практической работы.

2. Лабораторная установка.

3. Соединительные кабели.

Ход работы

Собрать схему № 1 (рисунок 1). Включить в неё один из предлагаемых диодов. Изменяя напряжение в интервалах, указанных в таблице 1, записать показания миллиамперметра.

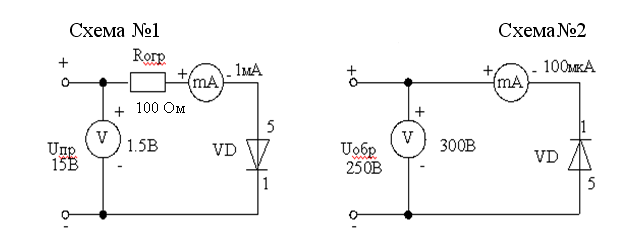

Рисунок 1 – Схемы для выполнения работы

Не допускать зашкаливания стрелки прибора

Таблица №1 – Результаты измерений

Uпр.(V)	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8
Iпр.(mA) Д7Ж
Iпр.(mA) Д226

Проделать те же действия, заменив данный диод другим.

2. Собрать схему № 2 (рисунок 1), изменяя напряжение в интервалах, указанных в таблицу 2, записать показания миллиамперметра.

Таблица №2 - Результаты измерений

Uобр.(V)	0	50	100	150	180	200	220	240	260
Iобр.(µA) Д7Ж
Iобр.(µA) Д226

Проделать те же действия, заменив данный диод другим.

3. В общей системе координат нарисовать вольтамперные характеристики диодов. Определить по ним, какой из диодов кремниевый, а какой германиевый.

Контрольные вопросы

1. Устройство полупроводникового диода. Понятие о не основных и основных носителях зарядов.

2. Понятие о прямом включении диода. Почему ток диода большой при малых значениях напряжения?

3. Работа диода при обратном включении. Какими типами зарядов создаётся ток?

4. Почему в диодах используются примесные п/п материалы?

5. Перечислить виды пробоев p-n переходов и объяснить причины их появления.

6. Понятие об обратном включении диода. Как объяснить одностороннюю проводимость диода?

7. Описать сходства и отличия кремниевого и германиевого диодов.

8. Почему при прямом включении в схеме есть R_огр, а в обратном нет, хотя U_обр >> U_пр ?

9. Перечислить параметры п/п диодов. Каков их физический смысл?

10. Применение исследованных диодов?

Лабораторная работа №2

Тема: исследование стабилитрона.

Цель работы: привить навыки экспериментального снятия характеристик и определение параметров транзистора.

Теоретические сведения

Стабилитрон представляет собой полупроводниковый диод, принцип работы которого определяется использование электри-ческого пробоя электронно-дырочного перехода.

После пробоя p-n перехода ток, протекающий через диод, рез-ко увеличивается, а падение напряжения на внутреннем сопротив-лении значительно уменьшается и при дальнейшем увеличении входного напряжения остаётся постоянным.

Это происходит потому, что уменьшается сопротивление p-n перехода. Но бесконечно увеличивать входное напряжение нельзя, т.к. наступает тепловой пробой электронно-дырочного перехода. Это ограничивает – U_вх.

Рассмотрим работу простейшей схемы стабилизации напря-жения.

Выходное напряжение определяется по закону Ома

Увеличиваем входное напряжение, это приведёт к росту тока стабилитрона. А вместе с тем и тока общей цепи. Ток, протекающий по нагрузке остаётся постоянным. Выходное напряжение неизменным.

МАРКИРОВКА: D808; D816D; КС147А; КС2105.

Разновидностью стабилитронов являются стабисторы т.е. стабилитрон в прямом включении. Применяются для стабилизации напряжения небольшой величины.
