33.Монтаж покрытия стоечно-балочных каркасных систем из ферм, балок, рам, укрупненных в пространственный блок или его часть.
Укрупнительную сборку производят:
в монтируем пролете;
вне монтируемого пролета в зоне действия монтажных механизмов;
вне строительной площадки (при стесненных условиях).
В последнем случае доставку блока или его части на строительную площадку осуществляют специализированным транспортом.
При монтаже частей укрупненных блоков временные опоры располагают под стыками блоков.
Монтаж укрупненной части блока покрытия
Соединение элементов рам между собой – фланцевое, на высокопрочных болтах с предварительной затяжкой
Жесткость каркаса здания в целом обеспечивается системой гибких вертикальных и горизонтальных связей, устанавливаемых с предварительным натяжением, и распорок
а – стойка; б – балка; в – стоечно-балочная система с шарнирным сопряжением элементов; г – то же, с рамным; д – рамно-связевая схема каркаса с вариантами конструкций вертикальных связей жесткости в виде рам (1), стен (2), раскосов (3); е – рамная схема каркаса; ж – сборные железобетонные элементы стоечно-балочной системы; 4 – двухэтажная колонна; 5 – колонна безбалочного перекрытия; 6 и 7 V и Т – образные колонны; 8 – совмещенный стоечно-балочный элемент; 9 – совмещенная конструкция ригеля и стенки жесткости; 10 – ригель перекрытия; 11 – балка покрытия; 12 – ферма
34.Монтаж покрытия стоечно-балочных каркасных систем из ферм, балок, рам, укрупненных в пространственный блок прядевыми гидравлическими домкратами.
Прядевые (струнные) гидравлические домкраты позволяют прилагать тяговое усилие в вертикальном, в горизонтальном и промежуточном направлениях. Грузоподъемность зависит от количества прядей в канате.
Количество прядей |
Грузоподъемность |
1 |
15 тонн |
3 |
45 тонн |
7 |
105 тонн |
12 |
185 тонн |
13 |
200 тонн |
31 |
450 тонн |
43 |
650 тонн |
55 |
850 тонн |
75 |
1130 тонн |
35.Монтаж арочно – сводчатых покрытий пространственных большеразмерных конструкций. Арочно – сводчатые системы
|

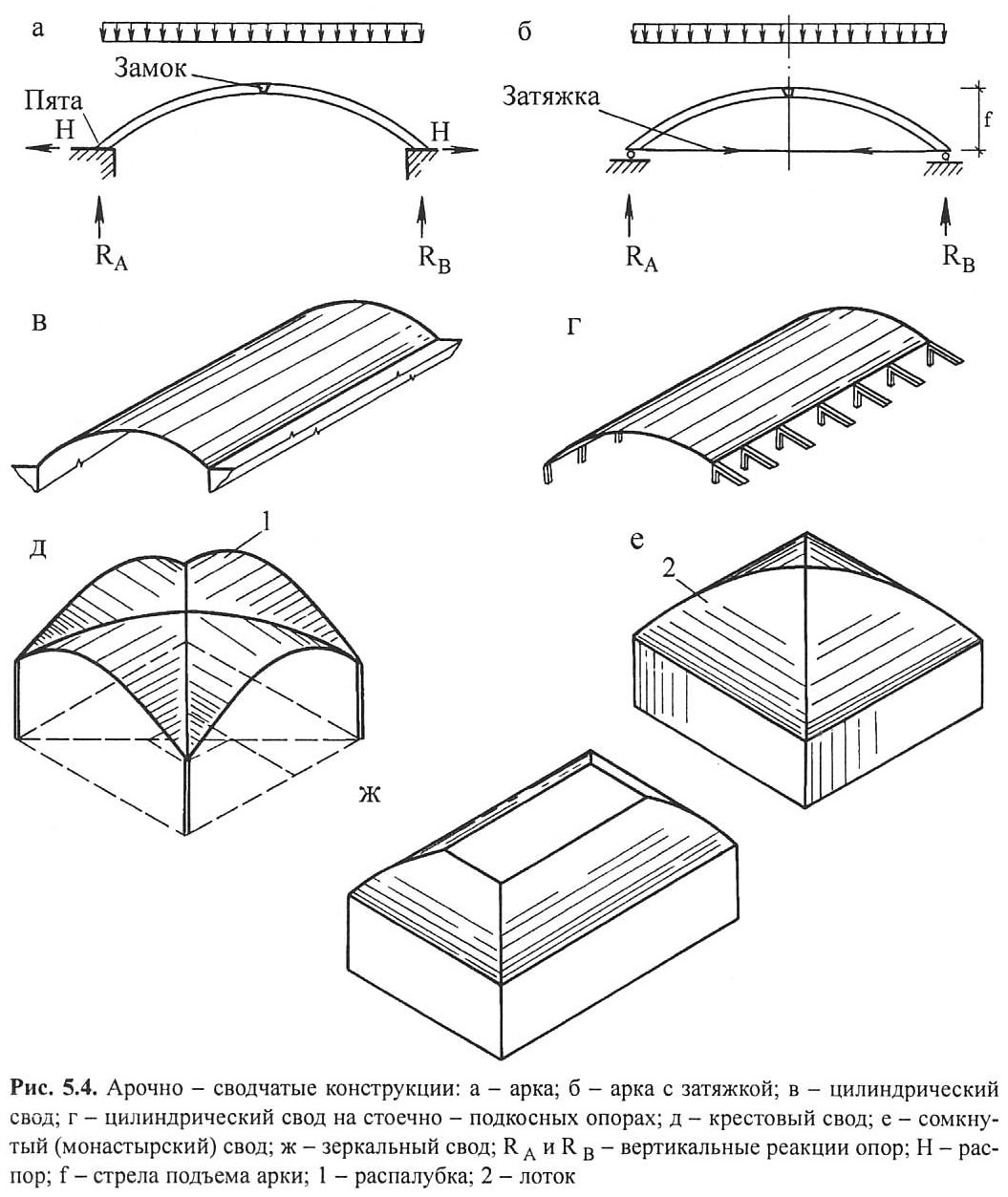

а – арка, б - арка с затяжкой; в - цилиндрический свод; г - цилиндрический свод на стоечно – подкосных опорах; д – крестовый свод; е – сомкнутый свод; ж – зеркальный свод |
Арки монтируют: отдельными частями; укрупненными элементами в виде линейных полуарок, блоками полуарок.
Монтаж выполняют при помощи временных опор с домкратами. Монтажные опоры передвигают по ходу монтажа на тележках, по временным рельсовым путям. Допускается замыкание верхнего шарнира трехшарнирных арок на весу, без применения монтажной опоры.
Установку арки на опору (фундамент) производят при помощи пятового шарнира опоры, заведением и поворотом нижних замковых шарниров арки.
При монтаже отдельными линейными частями; укрупненными линейными полуарками, первую арку закрепляют в проектном положении при помощи расчалок, последующие арки соединяют с предыдущими инвентарными распорками. Все связи монтируют наверху, на подмостях, подъемниках.
Особенность укрупнительной сборки линейными элементами – независимо от способа монтажа - частями или целиком, на земле по шаблону раскладывают элементы всей арки. Это необходимо для придания нижнему поясу заданного строительного подъема, т.е. прогиба.
Раскружаливание производят после устройства постоянных монтажных стыков, установки связей двух арок.
Недостатки: необходимо усиление элементов при подъеме, большое количестве монтажных работ на проектной отметке, наличие расчалок усложняет производство работ.
При монтаже полуарок блоками из двух, трех смежных элементов, полуарки соединяют между собой на земле прогонами и связями. Преимущества способа: выполнение большинства монтажных работ на нулевой отметке, уменьшение количества операций, выполняемых монтажным краном. Недостатки: сложное заведение нижних замковых шарниров блоков; большие размеры монтажных опор, соответствующие ширине блока.
