«Стена в грунте» струйная технология
Стену в грунте требуемого размера получают при твердении
грунтобетона
Оборудование для струйной технологии «стена в грунте»: смеситель, растворонасос, буровая установка, шланги высокого давления.
Буровая установка состоит из полой буровой колонной с гидромонитором в нижней части. Гидромонитор имеет сопла (отверстия). Диаметр сопел 1,6 - 3,5 мм, количество сопел в гидромониторе - 2÷ 6 шт.
Стационарное оборудование для возведения «стены в грунте» из грунтобетона
1 – силос цемента; 2 – смеситель; 3 – насос; 4 – шланг; 5 - буровая установка; 6 - полая буровая колонна; 7 - гидромонитор
Передвижной комплект оборудование для устройства грунтобетонных стен: установка с насосом, приемным бункером для растворной смеси; буровая установка с буровой колонной на
базе трактора
Основные технологические этапы устройства
грунтобетонной стены в грунте
1.Бурение направляющих скважин диаметром 112—132 мм буровой колонной до проектной отметки стены.
Бурение скважин проводят в зависимости от конструкции стены, её проектных размеров и прочности грунта: однорядное; в два ряда в шахматном порядке.
а |
б |
|

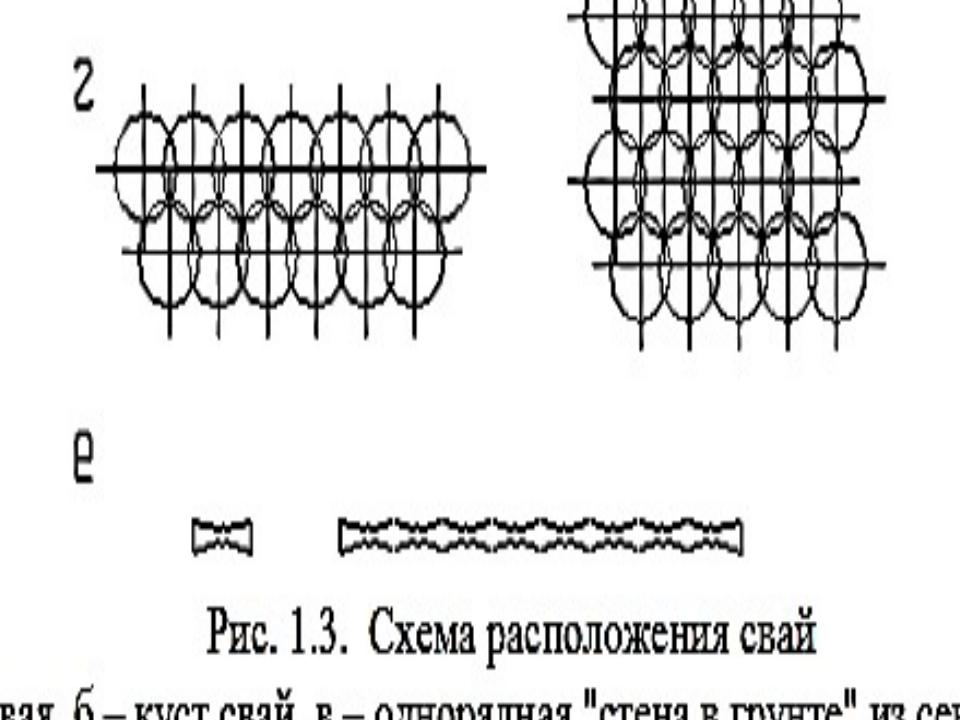

а - однорядная "стена в грунте" из секущихся свай; б –двухрядная "стена в грунте" из секущихся свай
2. По достижению проектной отметки направляющей скважины, буровую колонну поднимают.
Подъем буровой колонны производят:
с вращением - в результате в грунтовом массиве формируются элементы в виде секущихся свай.
без вращения - в результате в грунтовом массиве формируются элементы в виде панелей.
Очерёдность создания стены в грунте из секущихся свай
3. При подъеме буровой колонны одновременно подают через полость колонны струи цементной растворной смеси в сопла гидромонитора. Растворную смесь готовят с водоцементным отношением В/Ц = 1:1.
Благодаря малому диаметру сопел, растворная смесь распыляется тонкой (диаметр 1...2 мм) струей под большим давлением до 70 Мпа.
Происходит разрушением и перемешивания грунта с растворной смесью с образование природной грунтобетонной смеси.
Регулируя давление подаваемой растворной смеси, можно получать стены толщиной 0,6 - 1,0 м.
1 - поступление
растворной смеси через полость буровой колонны;
2 – удаление излишка смеси из грунта и воды;
3 – подача струи растворной смеси через сопла гидромонитора;
4 - обрабатываемый Схема формирования грунтоцементной стены объем грунта;
5 – грунт, обработанный в предыдущих циклах
