Файл:Раздел 1. Технология возведения подземных зданий и сооружений .ppt
X
- •ДИСЦИПЛИНА
- •Подземные здания и сооружения Сооружения
- •Тема 1.1
- •ОТКРЫТЫЙ СПОСОБ ВОЗВЕДЕНИЯ
- •Применяется при глубине заложения сооружения до 18 метров; Разработка котлована:
- •Технологические операции:
- •Устройство гидроизоляции стен
- •Земляные работы
- •Земляные работы
- •Закрепление вертикальных стенок выемок
- •Извлекаемое из труб
- •Частично извлекаемое – стальной сортамент, труба, заполнение между ними – забирка.
- •Частично извлекаемое закрепление вертикальных стенок выемок: из стальных труб диаметром от 114 до
- •Частично извлекаемое закрепление вертикальных стенок выемок: из двутавровой балки различного сортамента с забиркой
- •Частично извлекаемое закрепление вертикальных стенок котлована шпунтами из труб, установка забирки параллельным
- •Частично извлекаемое закрепление вертикальных стенок котлована шпунтами из двутавровых балок, установка забирки
- •Частично извлекаемое закрепление вертикальных стенок котлована шпунтами из труб, установка забирки параллельным потоком
- •Погружение шпунтовв грунт производится 4-мя различными методами:
- •Ударный метод. Перед забиванием шпунта производится бурение скважин, копровой установки забиваются шпунты. Из-за
- •Метод вдавливания или завинчивания.
- •При большой силе давления грунтовых масс на шпунтовую стенку, ее укрепляют распорной системой:
- •Извлекаемое закрепление стенок выемки из труб с обвязочным поясом из металлопроката
- •Поперечные распорки
- •Извлекаемое закрепление стенок траншеи из стального профиля, с обвязочным поясом из металлопроката и
- •Распорки в плиту
- •Обвязочный пояс из металлопроката и угловые распорки
- •Усиление шпунтованных вертикальных стенок выемок распорами затрудняет оперативное выполнения строительных процессов внутри выемки.
- •Анкеры располагают по длине котлована через 3...5 м в один или несколько ярусов
- •Анкерное крепление стенок котлована:
- •Установка анкерного крепления стенок котлована
- •Установка анкерного крепления стенок котлована
- •Бурение скважин для анкерного крепления стенок котлована
- •Постоянное шпунтованное стенок
- •Постоянное закрепление стенок котлована из шпунта Ларсена
- •2. ШпунтПостоянное– сборные железобетонныезакреплениеплиты
- •Постоянное закрепление стенок котлована прерывистыми сваями
- •Постоянное закрепление стенок котлована касательными сваями
- •Постоянное закрепление стенок котлована касательными сваями и анкерами
- •Постоянное закрепление стенок котлована касательными сваями с извлекаемыми обвязочным поясом из металлопроката и
- •Бетонирование днища:
- •Устройство гидроизоляции днища и стен:
- •Обратная засыпка пазух котлована. За стены укладывают песок слоями с поливкой водой и
- •Особенность возведения подземных зданий котлованным способом
- •ВОЗВЕДЕНИЕ ОПУСКНЫМ СПОСОБОМ
- •Область применения
- •Если колодец входит в состав фундамента, их называют
- •плане
- •форма наружной
- •Суть способа
- •Погружение колодца
- •Суспензия бентонитовой глины в начальный период снижает прочность сцепления между частицами грунта а
- •Устройство тиксотропной рубашки
- •Сборные железобетонные колодцы
- •Диаметр колодца: 16, 24, 36, 42 м, заложение на глубину более 10 м.
- •возведения сборных
- •Анкеровка колодца
- •Подготовительные работы:
- •Колодцы полностью монтируют:
- •Устройство временного основания
- •Схема установки ножа сборного опускного колодца на временное основание: 1 – внешнее опорное
- •Монтаж сборного колодца
- •Схема монтажа опускного сборного колодца на земле краном с наружной стороны:
- •Схема монтажа сборных колодцев: б – краном с наружной стороны; 1 – монтажный
- •Закрепляют панели между собой накладками на сварке: сплошная стальная полоса внутри, пластины с
- •Схема временного крепления и выверки стеновых панелей: 1 – опорная плита; 2 –
- •Замоноличивание стыков стеновых
- •При погружении сборных колодцев
- •Удаляют стойки все одновременно (лучше взрывом)
- •Возведение монолитного колодца
- •Последовательность устройства монолитного опускного колодца
- •Последовательность устройства монолитного опускного колодца
- •Стены колодцев бетонируют ярусами. Бетонирование ведут отдельными блоками, или по всему периметру. Смесь
- •Опалубка для возведения монолитных опускных колодцев: разборно-переставная; несъемная в виде железобетонных тонкостенных плит
- •Гидроизоляцию стен колодца выполняют торкретированием, снаружи по мере их бетонирования до начала погружения
- •Разработка грунта при
- •колодца
- •Анкеровка колодца любого типа
- •Анкерная крепь.
- •Бетонирование днища:
- •В рыхлых водонасыщенных грунтах возможно присутствие воды на дне колодца.
- •Схемы подводного бетонирования «подушки»
- •Устройство гидроизоляции днища и стен:
- •способы устранения
- •колодца
- •До начала работ по возведению колодца бурят скважины вокруг будущих стен; устраивают анкерные
- •Сборный вариант колодца
- •Схема погружения колодца способом задавливания:
- •Задавливание колодца посредством угловых упоров 1 - опорная конструкция; 2 - угловой упор;
- •Тема 1.2
- •Способ «стена в грунте»
- •Суть технологии «стена в грунте»
- •Конструкции, сооружаемые способом «стена в грунте»: а – котлованы в городских условиях; б
- •«Стена в грунте» позволяет осуществлять строительство:
- •Разновидности метода «стена в грунте»
- •Траншейный метод «стена в грунте»
- •Нецелесообразно применять:
- •этапы
- •Форшахта – верх траншеи глубиной до 1 м, шириной
- •Схема циркуляции глинистой суспензии на строительной площадке
- •Для устройства узких и глубоких траншей при этом способе используют в основном грейферные
- •Грейфер штанговый
- •Оборудование для устройства траншей в трудноразрабатываемых плотных грунтах: а — установка с гидрофрезой;
- •Разработка траншеи грейферной установкой
- •При повышенных требованиях к водонепроницаемости
- •«Стена в грунте» из монолитного железобетона
- •Технологическая схема возведения монолитной «стены в грунте» по захваткам: I, V - разработка
- •1 - устройство форшахты (укрепление верха траншеи); 2 - рытье траншеи на длину
- •Порядок разработки траншей (захваток) и установки ограничителей:
- •Армирование выполняют готовыми арматурными каркасами. Каркасы перед установкой смачивают водой для уменьшения объема
- •Монтаж арматурных каркасов
- •Разработка грунта внутри объекта. Монолитная стена временно закреплена извлекаемыми обвязочным поясом из металлопроката
- •Возведение внутренней части объекта. Монолитная стена закреплена анкерами
- •Разработка грунта внутри объекта
- •Разработка грунта внутри объекта
- •«Стена в грунте» из сборных элементов
- •Достоинства сборного варианта «стена в грунте» по сравнению с монолитным
- •Стенка из панелей с кромками «шип – паз»: 1 - панель
- •Разработка грунта форшахты
- •Технологические этапы возведения «стен в грунте» из сборных железобетонных
- •3.Траншею заполняют глинистой суспензией.
- •6.После окончания монтажа всех элементов, набора прочности тампонажного раствора, разрабатывают грунт внутри контура
- •Растворные смеси для заполнения пазух между панелью и стенками траншеи.
- •2. Гравийно-песчаная смесь: гравий или щебень, крупный или средний песок в объемном соотношении
- •Разработка грунта внутри объекта.
- •Возведение внутренней части объекта
- •«Стена в грунте» струйная технология
- •Стену в грунте требуемого размера получают при твердении
- •Стационарное оборудование для возведения «стены в грунте» из грунтобетона
- •Передвижной комплект оборудование для устройства грунтобетонных стен: установка с насосом, приемным бункером для
- •Основные технологические этапы устройства грунтобетонной стены в грунте
- •2. По достижению проектной отметки направляющей скважины, буровую колонну поднимают.
- •Очерёдность создания стены в грунте из секущихся свай
- •3. При подъеме буровой колонны одновременно подают через полость колонны струи цементной растворной
- •1 - поступление
- •6 – струйный монитор
- •Высоконапорная струя растворной смеси
- •Проверочная подача растворной смеси через сопла гидромонитора
- •3. Армирование производят для повышения устойчивости стен, исходя из расчетной несущей способности сваи.
- •Основные преимущества грунтобетонных стен.
- •4. Возможность возведения стен подземных зданий вблизи существующих сооружений или под ними без
- •ВОЗВЕДЕНИЕ ЗАКРЫТЫМ СПОСОБОМ
- •Тоннель - горизонтальное или наклонное искусственное подземное сооружение, предназначенное для транспорта, пропуска воды,
- •Общие положения
- •В скальных и устойчивых грунтах - уступный способ:
- •В мягких грунтах - способ опорного ядра:
- •Установка инвентарной опалубки стенок ядра
- •Передвижная монтажная площадка для выполнения процессов на высоте
- •Передвижная монтажная площадка для выполнения процессов на высоте
- •Общие положения
- •Разработка грунта гидромолотом с погрузкой в автосамосвал
- •Экскаватор для разработки грунта
- •Разработка грунта тоннелепроходческим комбайном
- •Разработка грунта тоннелепроходческим комбайном
- •Общие положения
- •Общие положения
- •В слабых грунтах применяют:
- •Буровая самоходная установка для бурения скважины для инъекторов
- •крепью
- •Монтаж стальной арки крепи
- •Щитовой способ
- •Схема строительства
- •Общая схема щитовой проходки: 1 - щит; 2 - блокоукладчик; 3 - ленточный
- •Процессы, выполняемые при возведении тоннелей щитовым способом: разработка грунта, перемещение щита, поставка материалов,
- •Немеханизированный проходческий щит – породу разрабатывают рабочие в герметичной призабойной камере с защитой
- •Механизированный проходческий щит - породу разрабатывает ротор. Постоянную крепь сборную железобетонную выполняют механизированным
- •Механизированный проходческий щит с защитой от осыпания породы за счет избыточного давления в
- •Механизированный проходческий щит с полной герметизацией призабойной камеры: защитой от осыпания породы, затопления
Распорки в плиту
Обвязочный пояс из металлопроката и угловые распорки
Усиление шпунтованных вертикальных стенок выемок распорами затрудняет оперативное выполнения строительных процессов внутри выемки. Более эффективный способ - крепление шпунтовых стен буровыми инъекционные анкерами, принимающими на себя выдёргивающую нагрузку от массива породы.
Анкеры располагают по длине котлована через 3...5 м в один или несколько ярусов по высоте:
1. Бурят скважину. 2. Вводят обсадную трубу.
3. Вводят полиэтиленовую трубу (если обсадную извлекают). 4. Вводят стальную тягу -стержень или пучок стержней. 5. Нагнетают цементный раствор. 6. Образуют якорь. 7. Вытягивают обсадную трубу. 8. Закрепляют тягу на анкеруемом шпунте.
Анкерное крепление стенок котлована:
1 —шпунт крепления стенок; 2 — обвязочный пояс
из двух двутавров; 3 — тяга анкера;
4 — закрепление анкера
Методы погружения шпунтов в грунт: вибропогружение, ударный метод, метод вдавливания, завинчивания.
Установка анкерного крепления стенок котлована
Установка анкерного крепления стенок котлована

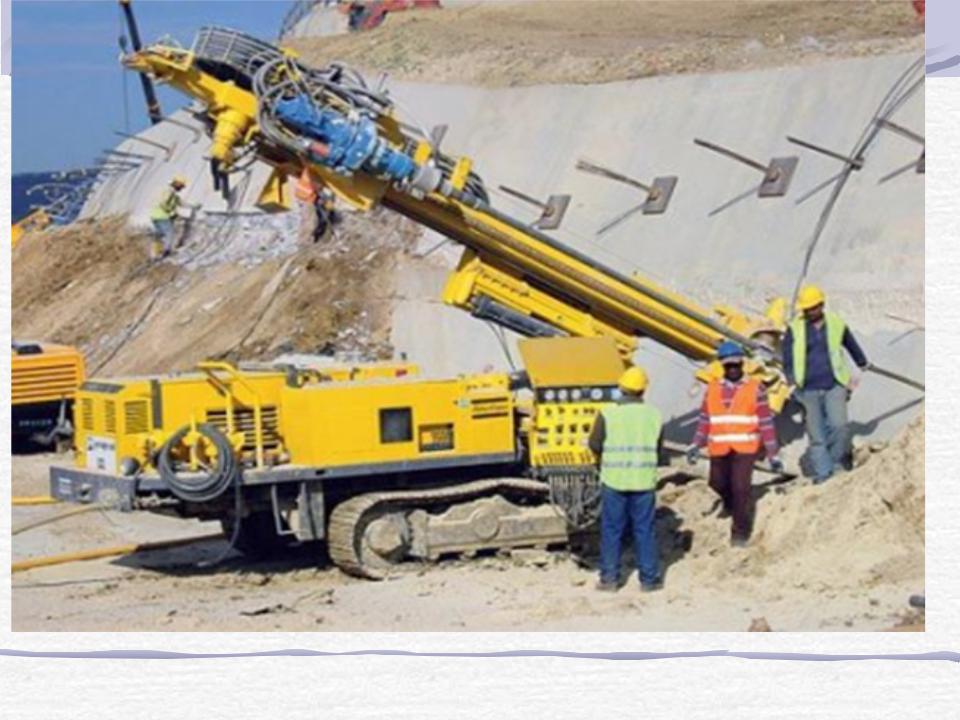

Бурение скважин для анкерного крепления стенок котлована
Постоянное шпунтованное стенок

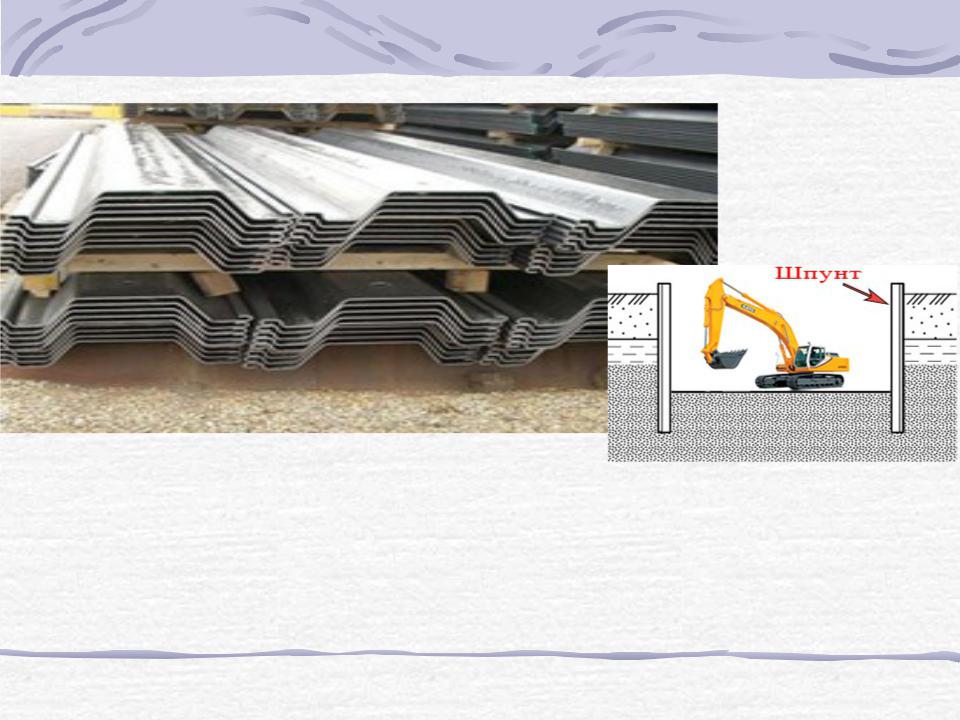

1. Шпунт Ларсена.
Металлический профиль с замковым соединением. Соединённые шпунты образуют непрерывную стену, которая удерживает грунт и защищает котлован от попадания воды. Погружают шпунты в грунт методом вибропогружения
