Частично извлекаемое закрепление вертикальных стенок котлована шпунтами из труб, установка забирки параллельным

потоком

Частично извлекаемое закрепление вертикальных стенок котлована шпунтами из двутавровых балок, установка забирки

отдельным потоком

Частично извлекаемое закрепление вертикальных стенок котлована шпунтами из труб, установка забирки параллельным потоком с верха в низ

Погружение шпунтовв грунт производится 4-мя различными методами:

Вибропогружение. Под каждый шпунт бурится скважина подается цементный растворная смесь, через полые буровые шнеки. Сразу после подъема шнека, погружают шпунт с помощью низкочастотного вибропогружателя.

Ударный метод. Перед забиванием шпунта производится бурение скважин, копровой установки забиваются шпунты. Из-за высоких динамических нагрузок не может применяться в условиях плотной застройки.

Метод вдавливания или завинчивания.

Применяют для шпунтов – труб с навивкой в виде спирали, изготовленной из арматурной стали. Погружение сваи производится одновременным вдавливанием и вращением. Метод завинчивания позволяет производить обустройство ограждения в непосредственной близи от зданий и сооружений.

При большой силе давления грунтовых масс на шпунтовую стенку, ее укрепляют распорной системой:

-обвязочный пояс из швеллера или двутавровой балки;

-поперечные распорки из стальных труб различного

диаметра;

-упоры в монолитную фундаментную плиту (меньше

препятствий для подачи материала в котлован с помощью крана, в отличие от поперечных распорок);

-угловые распорки из стальных труб диаметром от 21.9 до

23.5 см и толщиной стенки 6-8 мм.

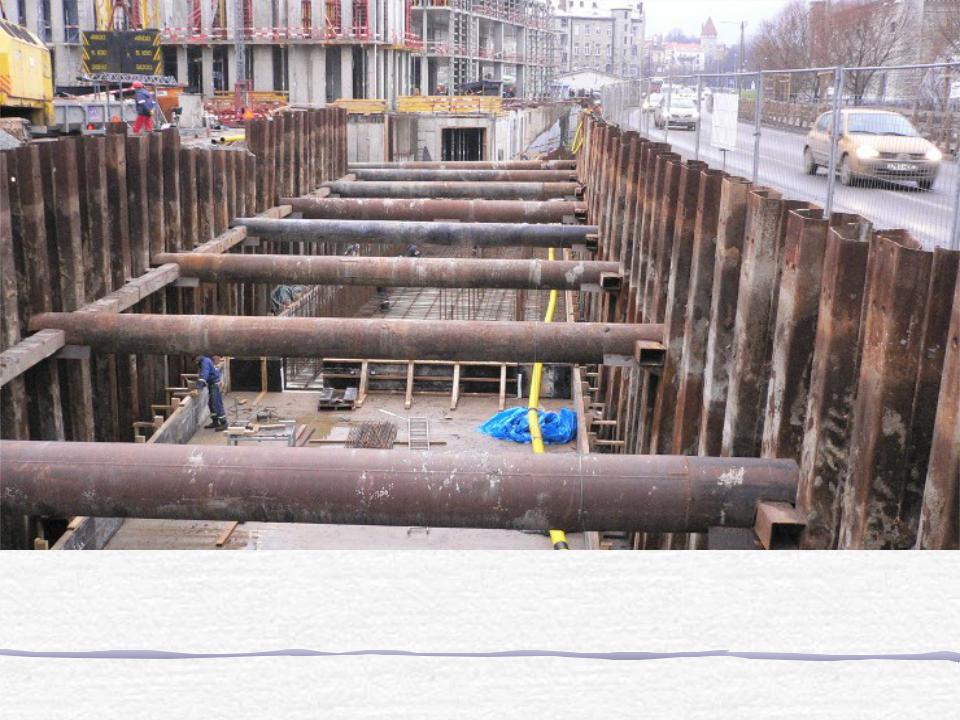

Извлекаемое закрепление стенок выемки из труб с обвязочным поясом из металлопроката

Поперечные распорки

Извлекаемое закрепление стенок траншеи из стального профиля, с обвязочным поясом из металлопроката и поперечных распорок
