11.4. Общая характеристика классического метода расчета переходных процессов
Классическим методом расчета переходных процессов называется метод, в котором решение дифференциального уравнения находится в виде суммы принужденного и свободного составляющих токов и напряжений и в котором постоянные интегрирования определяются из начальных условий, вытекающих из законов коммутации.
Последовательность расчета переходных процессов классическим методом:
Указываются положительные направления токов во всех ветвях электрической цепи;
Определяются независимые начальные условия в результате расчета цепи при t = 0;
Составляются дифференциальные уравнения для схемы цепи после коммутации;
Рассчитываются принужденные составляющие токов и напряжений , при t = ;
Составляется однородное дифференциальное уравнение и выполняется его решение (находятся , );
Определяются токи и напряжения переходного процесса как функции времени i(t), u(t).
11.5. Переходные процессы в цепи с последовательным соединением сопротивления и индуктивности
11.5.1. Свободный ток цепи
П редположим, что схема цепи с последовательным соединением R и L (рис.11.3) после коммутации включена на напряжение u. Дифференциальное уравнение для тока переходного процесса i будет иметь вид:
Рис. 11.3 . (11.10)
Однородное дифференциальное уравнение для свободного тока получим, приравняв правую часть уравнения (11.10) к нулю:
.
Решением этого уравнения является показательная функция
.
Характеристическое уравнение для однородного дифференциального уравнения является:
. (11.11)
откуда корень характеристического уравнения
, (11.12)
тогда свободный ток
, (11.13)
где А – постоянная интегрирования, равна начальному значению тока переходного процесса, т.е. А = I. Выражению (11.13) соответ-

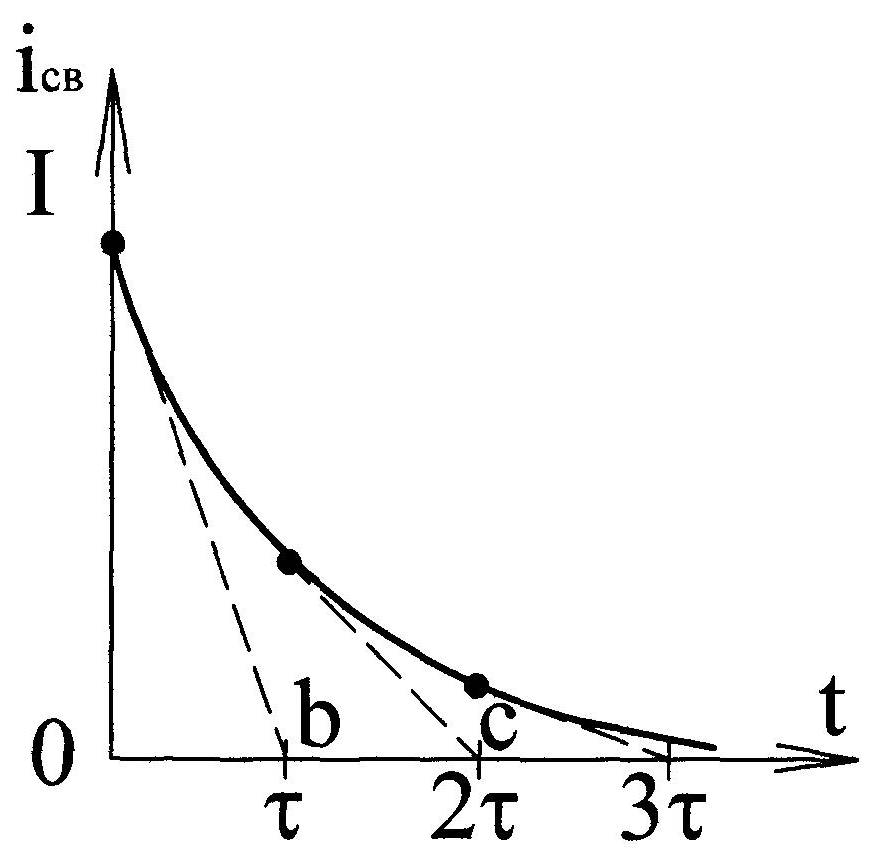

с твует кривая изменения свободного тока во времени (рис.11.4), называемая экспонентой, из которой видно, что свободный ток уменьшается (затухает) с течением времени тем быстрее, чем больше коэффициент затухания или чем меньше обратная величина ,
Рис. 11.4 называемая постоянной времени. Посто-
янная времени имеет размерность
времени:
.
Определим изменение свободного тока за отрезок времени равный постоянной времени, т.е. :
.
Следовательно, постоянная времени электрической цепи равна промежутку времени, в течении которого свободная составляющая тока убывает в раз. Она может быть определена графически (рис.11.4) как подкасательная ob = bc к кривой свободного тока.
Теоретически переходный процесс заканчивается, когда свободный ток уменьшится до нуля за время t = . Однако, как видно из табл.11.1 за время 5 составляет доли процента от начального тока I. Поэтому для большинства инженерных задач
Таблица 11.1
t |
0 |
|
2 |
3 |
4 |
5 |
/I100% |
100 |
36,8 |
13,5 |
5,0 |
1,8 |
0,67 |
можно считать, что переходный процесс заканчивается за время t = (45). Для катушек без ферромагнитных сердечников составляет десятые и сотые доли секунды.
