АНАЛИЗ ЛАНДШАФТОВ ПРИБРЕЖНЫХ ТЕРРИТОРИЙ ДЛЯ СОЗДАНИЯ НОВЫХ ТУРИСТИЧЕСКИХ МАРШРУТОВ НА ПРИМЕРЕ г. УСОЛЬЕ ПЕРМСКОГО КРАЯ
С.В. МАКСИМОВА, А.Е. КУЗНЕЦОВА _________________________________________
Усолье – небольшой город в Пермском крае с населением 6110 человек, расположенный на правом берегу реки Камы напротив города Березники, в 183 км от Перми. На территории городка на берегу реки существует историко-архитектурный музейный комплекс, который благодаря хорошей транспортной доступности, с большим удовольствием посещают жители Пермского края. Музей ведет активную работу по организации выставок, семинаров, развлекательных и образовательных мероприятий, однако главное его богатство – речной природный ландшафт практически не используется. Отсутствует пешеходная туристическая инфраструктура, на многочисленных островах изумительной красоты фактически нет благоустроенных выходов к воде, видовые точки скрыты. Туристический поток сосредоточен на открытом пространстве площади Спасо-Преображенского Собора и коротком отрезке прибрежного причала, в то время как общая площадь комплекса и его природного окружения составляет более 3 Га.
Исследование, проведенное в рамках Международной архитектурной школы Пермским национальным техническим университетом и итальянским Университетом Павии при поддержке администрации музея, было нацелено на разработку предложений по созданию новой туристической инфраструктуры, в основе которой общение с богатством уникального водного ландшафта.
Для разработки проектных предложений потребовалось классифицировать прибрежные территории, выявить закономерности существующих пешеходных путей, определить визуальные связи между рекой, территорией музея и застройкой, собрать исходные данные для разработки водных туристических маршрутов.
Для сбора информации и оценки прибрежных территорий использовались ландшафтно-визуальный анализ, фотофиксация, различные виды натурного обследования территории. Сбор данных осуществлялся по схеме, предложенной в монографии «Современные методы архитектурного обследования городской среды». [1,2].
Для обработки полученной информации использовался способ составления тематических карт по основным направлениям исследования: доступности берега р. Камы; поиска видовых точек и пешеходных путей. Попутно разрабатывались сферические панорамы и создавалась «карта впечатлений».
Одним из показателей возможности использования береговых пространств является доступность берега как с воды, так и со стороны суши [3]. В процессе исследования территории были определены факторы, влияющие на доступность побережья: наличие растительности, высота берега, заболоченность, затопляемость.
Зоны подтопления были определены путем наложения нескольких спутниковых карт, сделанных при низком уровне воды и при паводке.
На рис. 1 показан результат анализа доступности береговой линии, полученный с помощью визуального осмотра берега с лодки (выявление видовых точек с архитектурными памятниками и возможности причаливания) и осмотра берега с суши для определения возможности пеших прогулок и подъезда на автотранспорте. [4]
Восточный берег большей частью доступен как с воды, так и со стороны суши. Имеются съезды с дороги, берег низкий, поэтому существуют возможности причалить к нему на лодке. Западный берег острова почти полностью подвержен затоплению во время паводка, однако, есть несколько точек, пригодных для причаливания на лодке, имеющих стихийные съезды с дороги.
_________________________________________________________________________________
122 Вестник ПТО РААСН, выпуск 20
ПТО РААСН
_________________________________________________________________________________
С помощью визуального анализа и зарисовок от руки [5] было выделено четыре типа пространства на стыке «вода-суша» (Рис. 2), каждое из которых отличается рельефом и растительностью.
Тип А – берег пологий, однако, вид на воду закрывают кустарники, высокая трава или деревья.
Тип В отличается высоким берегом и невозможностью спуститься к воде. Тип С – берег пологий с прямым беспрепятственным доступом к воде.
Тип D – берег пологий, низкий, часть его является затопленной или заболочен-
ной.
Анализ видовых точек проводился с помощью фотофиксации, панорамирования и создания сферических панорам. При выборе видовых точек учитывались виды на исторические архитектурные памятники, красоту как самостоятельного природного ландшафта, так и его сочетания с архитектурой Усолья и панорамой противоположного берега.
Все панорамные снимки анализировались по трем позициям (рис.3):
∙видимость архитектурных памятников и вид природного ландшафта;
∙цветовая схема панорамы и насколько она гармоничная;
∙линия неба (выявление доминант и характера панорамы).
В работе использовалось сферическое панорамирование, которое, в отличие от обычной панорамы, дает представление о выбранном месте с возможностью поворота вокруг точки съемки на 360 градусов.[1]
Сферические панорамы создавались с помощью фотоаппарата и треноги, при этом фотоаппарат вращался на 360о по горизонтали и 180 о по вертикали (рис.4). Затем снимки обрабатывались в программе PTGui.
Одновременно с поиском видовых точек проводилось исследование впечатлений, которые записывались на бумагу и на диктофон, делались наброски с натуры. Впечатления должны были отражать возникающие мысли об открывшихся видах, приятных и неприятных запахах, возможности пройти, благоустройстве территории, своих эмоциях и т.д.
Впечатления, оформленные в виде карты, как правило, помогают поиску новых, интересных всем группам посетителей (жителям, работникам, рыбакам, отдыхающим) мест и грамотному построению туристических маршрутов.
На карте определено три типа местности:
∙местность с хорошими богатыми видами, с хорошей доступностью, без негативных эмоций;
∙место со спокойной атмосферой, хорошее для отдыха, с достаточно хорошими подходами к нему;
∙место недоступное, шумное, вызывающее какие-либо негативные эмоции.
На основе комплексного анализа полученных карт были сформулированы предложения по преобразованию берегового пространства.
Для разных групп людей, посещающих этот остров, в зависимости от целей их пребывания, были определены различные точки и типы преобразований.
Для туристов определена доступность идти пешком и наличие тротуаров на подходе к музею, а также создание прогулочной зоны вдоль берега реки (выделено голубым цветом на рис.6).
Для создания смотровых площадок рекомендованы несколько видовых точек, которые на рисунке выделены оранжевым. Для родителей с маленькими детьми, людей с ограниченными возможностями и тех, кто предпочитает пассивный отдых, и отдыхающих – любителей купаться – было предложено создание пляжной зоны, мест для пикника (выделены желтым цветом).
_________________________________________________________________________________
Нижний Новгород, 2017 |
123 |
ПТО РААСН
_________________________________________________________________________________
Рис. 1. Карта доступности берега с условными обозначениями
_________________________________________________________________________________
124 Вестник ПТО РААСН, выпуск 20
ПТО РААСН
_________________________________________________________________________________

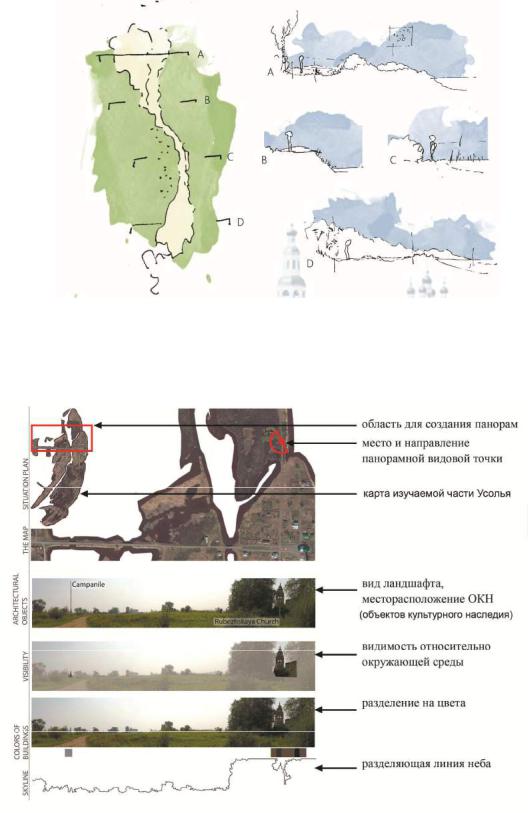

Рис. 2. Типы береговых пространств
Рис. 3 Анализ панорамы
_________________________________________________________________________________
Нижний Новгород, 2017 |
125 |
ПТО РААСН
_________________________________________________________________________________
Рис. 4. Инструмент создания сферической панорамы(слева), создание сферической панорамы в окне программы (справа)
Рис. 5. Проект размещения смотровой площадки в точке 3 ( рис. 6)
_________________________________________________________________________________
126 Вестник ПТО РААСН, выпуск 20
ПТО РААСН
_________________________________________________________________________________
Рис. 6. Карта предложений (слева), иллюстрации некоторых идей (справа)
В местах смотровых площадок (рис. 5) предусмотрены спуски к воде. Эти же точки удобны для создания лодочных остановок и небольших лодочных станций и могут послужить основой для разработки водных маршрутов. В теплое время года водные маршруты могут дополнительно привлечь туристов и стать дополнительным источником средств для музея или заработка местных жителей.
На основе данных о видовых точках и доступности берегов, а также для соединения станций был составлен туристический маршрут, включающий спуски к воде или к лодочным станциям. На рисунке 6 он обозначен красным цветом. Маршрут предполагает создание дорожно-тропиночной сети, подходящей и удобной для пеших прогулок. В зимнее время часть маршрута может обустраиваться для лыжных прогулок.
Применение комплексного метода исследования ландшафта, включающего картографирование, сферическое панорамирование, зарисовки и аудиозаписи позволяет достаточно быстро исследовать большую территорию. Собранные данные оформляют-
_________________________________________________________________________________
Нижний Новгород, 2017 |
127 |
ПТО РААСН
_________________________________________________________________________________
ся в виде базы данных, а с помощью программы ArcGIS эти данные могут получить геопривязку.
Выполненные таким образом карты легко смогут составить графическую информационную базу геореференцированной информационной системы на основе ГИС, чрезвычайно полезной для проектирования (представление количественных и качественных данных).
В проделанной работе описанный выше подход позволил предложить историкокультурному комплексу в Усолье пути интеграции ландшафта в социальную жизнь музея и близлежащих городов. Привлекая жителей, разработанные туристические маршруты будут содействовать экономической деятельности на территории и способствовать развитию музея.
Библиография
1.Современные методы архитектурного обследования городской среды/Contemporary methods of urban environment architectural survey: монография/ С.
Паринелло, С.В. Максимова, Л.В. Сосновских [и др.]. – Пермь: Изд-во Пермского национального исследовательского политехнического университета, 2015. – 121 с.
2.С. Парринелло, С.В. Максимова, К.О. Мезенина. Комплексное архитектурное обследование как инструмент сохранения историко-архитектурного наследия // Вестник Пермского национального исследовательского политехнического университета. Прикладная экология. Урбанистика. – 2015. - №3. – С.5-19.
3.Литвинов Д.В. Градоэкологические принципы развития прибрежных зон (на примере крупных городов Поволжья) Автореферат, Санкт-Петербург. 2009.
4.Мезенина K.O. Визуальный анализ и его значение в сохранении исторических архитектурных объектов на примере здания рижской ассоциации «Проводник» // Вестник Пермского национального исследовательского политехнического университета.
Строительство и архитектура. – 2014. – № 1. – |
С. 124–133. |
5. Parrinello S. DISEGNARE IL PAESAGGIO. Esperienze di analisi e letture gra- |
|
fiche dei luoghi. – Firenze: Edifir, 2013. – Vol. 1 |
. – P. 1–304. |
