ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ИЗГИБА БАЛОК ИЗ ФИБРОБЕТОНА, АРМИРОВАННОГО ХРИЗОТИЛОМ

Г.Г. КАШЕВАРОВА, Е.А. ЩЕТКОВА ___________________________________________

Проблема использования дисперсно-армированных фибробетонов в строительной практике в последнее время приобретает особую актуальность в связи с необходимостью коренного улучшения качества при одновременном снижении материало-, трудо- и энергоемкости железобетонных конструкций, что отражено в перечне «Приоритетные направления развития науки, техники и технологий РФ», утвержденном Указом Президента Российской Федерации от 7 июля 2011 г. № 899 [1]. Активная научноисследовательская деятельность в отношении свойств дисперсно-армированного бетона ведется во многих странах. Фибробетон широко применяется при облицовке тоннелей, возведении фундаментов под оборудование динамического действия, в дорожном строительстве.

Вопросами фибробетонов и конструкций на их основе, теориями расчета и проектирования фибробетонных конструкций занимались и занимаются отечественные и зарубежные ученые: Ю.М. Баженов, И.В. Волков, Б.А. Крылов, К.М. Королев, Л.Г. Курбатов, И.А. Лобанов, Л.А. Маланина, В.Ф. Малышев, А.П. Павлов, Ф.Н. Рабинович, Г.С. Родов, В.П. Романов, Г.С. Степанова, К.В. Талантова, Ю.И. Тетерина, Г.К. .Хайдуков, М.А. Волков, В.С. Стерин, В.В. Бабков, Е.М. Чернышов, С.С. Каприелов, С.Ф. Канаев, Ю.В. Пухаренко, Ф.Н. Рабинович, В.Ф. Степанова, В.Г. Хозин, Г.И. Яковлев, В.С. Лесовик, В.В. Строкова и др.

Эффективность фибрового армирования зависит от объемного содержания армирующих волокон, их механических и термохимических свойств, соотношения между параметрами и длиной фибры со структурой цементной матрицы, а также степени дисперсности армирования.

Встроительстве все большее применение находят фибробетоны, армированные волокнами, что связано с положительным влиянием волокон (фибр) на структуру бетона и его физико-механические характеристики. На стадии структурообразования волокна перераспределяют напряжения при пластической усадке от наиболее опасных зон на весь объем бетона. При нагружении волокна вызывают торможение роста трещин, снижают концентрацию напряжений в окрестности макродефектов, выравнивают напряжения в структуре бетона, конструкции не теряют своей несущей способности после появления трещин и не подвержены (за счет повышенной вязкости разрушения) хрупкому разрушению.

Внаше время фибробетоны, в которых в качестве армирующего волокна выступает хризотил, являются одними из перспективных конструкционных материалов. В проекте Стратегии развития промышленности строительных материалов Правительства Российской Федерации на период до 2020 года хризотилцементные изделия признаны основными в строительстве, повсеместное внедрение которых будет содействовать прогрессу отрасли и совершенствованию технологии цементных композиционных материалов [1].

Хризотил-асбест отвечает всем требованиям, предъявляемым к армирующим волокнам. Практическая ценность хризотиловых минералов определяется их волокнистым строением и уникальным сочетанием физико-механических свойств волокон: прочности волокна, химической стойкости, способности выдерживать высокие температуры без особого изменения своих физических свойств, высокой абсорбционной способности, эластичности и способности образовывать устойчивые соединения с цементными вяжущими материалами. Прочность при растяжении хризотила вдоль волокон

_________________________________________________________________________________

200 Вестник ПТО РААСН, выпуск 20

ПТО РААСН

_________________________________________________________________________________

относится к его главным механическим характеристикам и достигает значения сравнимого с некоторыми марками стали - 30000 кгс/см2. Кроме того, хризотил имеет высокую щелочестойкость, что обеспечивает его сохранность в портландцементном камне и монолитность готового строительного материала. Волокна хризотил-асбеста, как армирующего агента, обладают высокой адсорбционной способностью, связывая и удерживая на своей поверхности продукты гидратации портландцемента [2 - 4].

Вопрос применения хризотиловых волокон в строительстве всегда связывают с его экологичностью, возможной онкоопасностью, вследствие нарушения промышленной безопасности, особенно в процессе его добычи. Что касается порога наличия заболеваемости для онкопатологии, ассоциированной с асбестом, консенсус мнений экспертов пока не достигнут [5-16]. В настоящее время пропагандируется большое количество аналогов хризотил-асбеста, различных по своим химическим и физикомеханическим свойствам: стеклянные, базальтовые, керамические, полимерные и другие. Но ни один из заменителей в полной мере не соответствует комплексу физикомеханических свойств хризотила, а также его экономичности. Если же оценивать технологии создания заменителей, то хризотиловые волокна по экологичности как природное минеральное сырье снова выигрывает не требуя трат энергии на плавление и не выделяя при этом в атмосферу газообразные и пылевые загрязнители. Кроме того, воздействие этих заменителей на здоровье людей пока слабо изучено.

Взащиту можно сказать, что хризотил полностью связывается в бетонной матрице, преобразуясь под воздействием продуктов гидратации. Требуется лишь соблюдать технику безопасности и учитывать, что аналоги также имеют волокнистое строение и потенциально обладают идентичной или более высокой онкоопасностью.

Внастоящее время исследователи изучают возможности и перспективы использования хризотилового волокна [17, 18] для снижения трещиностойкости бетона и приводят полученные результаты, в которых прочность на изгиб при растяжении бетона повышается на 22 %, модуль упругости возрастает в 1,8 раза. Отмечается также, что при введении хризотилового волокна происходит значительное увеличение энергии приходящейся на развитие магистральных трещин и энергии, расходуемой на разрушение образца вследствие восприятия растягивающих напряжений, в результате чего коэффициент трещиностойкости – вязкость разрушения повышается с 0,65 до 0,78. Но также отмечается, что растворная составляющая бетона с добавкой хризотила уступает по характеристикам бетонам, армированным стальной фиброй [18]. Причиной этого является неравномерное распределение хризотиловых волокон из-за их комкования в процессе перемешивания.

Вданной работе представлены результаты проведенных экспериментов на чистый изгиб балок из фибробетона, армированного хризотиловыми волокнами. Испытание на изгиб приобретает особо важное значение при проверке прочности и жесткости хрупких материалов, так как разрушение их при работе чаще всего происходит от изгиба при небольших остаточных деформациях. При этом определяют максимальную нагрузку и максимальную стрелу прогиба, предшествующие моменту разрушения.

Балки были выполнены из бетона, соответствующего классу В20 на сжатие. Проводилось четыре серии экспериментов, по три опыта в каждой:

Первая серия (В0)– это контрольные образцы из бетона. Вторая серия (В1) – фибробетон, дисперсно-армированный хризотиловым волокном в концентрации 5%. Третья серия (В2) – фибробетон, дисперсно-армированный хризотиловым волокном в концентрации 15%. Четвертая серия (В3) – фибробетон, дисперсно-армированный хризотиловым волокном в концентрации 25%.

Результаты испытания на изгиб в значительной мере зависят от условий нагружения, формы и размеров образцов. Стенд для испытаний и образец в процессе нагру-

_________________________________________________________________________________

ПТО РААСН

_________________________________________________________________________________

жения показаны на рисунке 1. Схема устройства для испытания бетонных образцовпризм на изгиб показана на рисунке 2 и состоит из следующих частей: 1 – испытываемая призма, 2 – подвижная опорная часть, 3 – опорные плиты, 4 – неподвижная опорная часть, 5 и 6 – нижняя и верхняя опорные плиты подвижной опорной части, 7 – нагрузочное устройство, 8 – плита нагрузочного устройства, 9 – каток, 10 – стол стенда, 11 – резиновый жгут, 12 – установочный столик, 13 – нижняя разметка на образце, 14 – ручка установочного столика, 15 – верхняя разметка на образце. Нагрузка на балки прикладывалась в третях пролета. Пролет балок соответствовал четырехкратному размеру ее высоты.

Образцы бетонных призматических балок размерами 10 х 10 х 40 см изготавливались в формах по ГОСТ 22685-89 «Формы для изготовления контрольных образцов бетона. Технические условия». Отклонения размеров отформованных образцов по длине сторон, поперечного сечения призм не превышало 1%. На рисунке 3 показаны контрольные образцы (крайние слева) и образцы из дисперсно-армированного хризотилового фибробетона с 5%, 15% и 25% содержанием волокон (соответственно, слева направо, 2,3 и 4 столбцы из образцов).

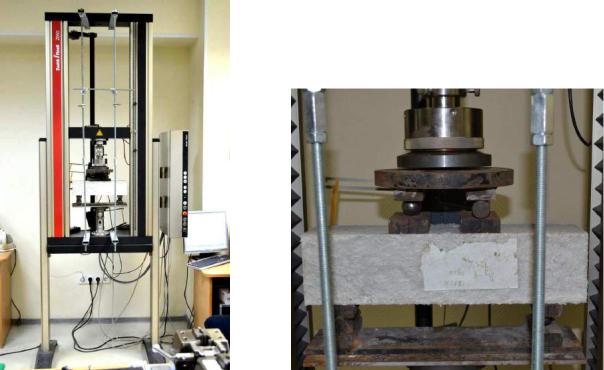

Рис.1. Стенд для испытаний на изгиб и образец в процессе нагружения

_________________________________________________________________________________

202 Вестник ПТО РААСН, выпуск 20

ПТО РААСН

_________________________________________________________________________________

Испытания балок до разрушения с фиксацией разрушающей нагрузки и характера разрушения проводились по методике определения прочности на растяжение при изгибе по ГОСТ 10180. Прочность испытываемого образца оценивалась по значениям максимальной (разрушающей) нагрузки, зарегистрированной к моменту проявления признаков, свидетельствующих об исчерпании несущей способности, которое характеризовалось развитием и раскрытием трещин в бетоне при практически неизменной достигнутой максимальной нагрузке.

Результаты экспериментального исследования хризотиловых балок, работающих в условиях чистого изгиба, приведены в таблице 1. На рисунках 4 показан характер разрушения образцов разных серий, который существенно различался в зависимости от процентного содержания волокон хризотила.

Контрольные образцы из чистого бетона (серия В0) разрушались хрупко и резко, без предварительного трещино-образования или каких-либо предварительных признаков в виде шума/треска (рис. 4 а).

_________________________________________________________________________________

ПТО РААСН

_________________________________________________________________________________

Разрушение образцов из дисперсно-армированного фибробетона с 5%-ным армированием хризотиловым волокном (серия В1) происходило также хрупко, но сопровождалось щелчками и треском, хотя трещины были меньше, чем в контрольных образцах и в образцах наблюдались остатки разорванных волокон (рис. 4 б).

Образцы серии В2 с 15%-ным армированием полностью не разрушались. После образования первой трещины разрушение происходило постепенно, более вязко, трещина внешне была намного меньше (рис. 4 в). При этом в образцах наблюдались максимальные перемещения, (~1,53 мм), что на 36,6% больше максимального значения перемещений контрольных образцов.

Образцы серии В3 с 25%-ным армированием изгибались более вязко и полностью не разрушались (не разделялись на две части) при появлении магистральной трещины. При нагружении балок издавался специфический звук при растрескивании и появление мелких волосяных трещин в зоне будущего разрыва. Вручную было трудно сломать данные образцы, несмотря на наличие магистральной трещины, которая находилась не в центральной части образца, а смещалась, вероятнее всего, в зону накопления больших внутренних повреждений (рис. 4 г). По третьему образцу этой серии В3 сразу после начала испытания пошла трещина, и прибор не смог произвести замеры, хотя балка полностью не разрушилась.

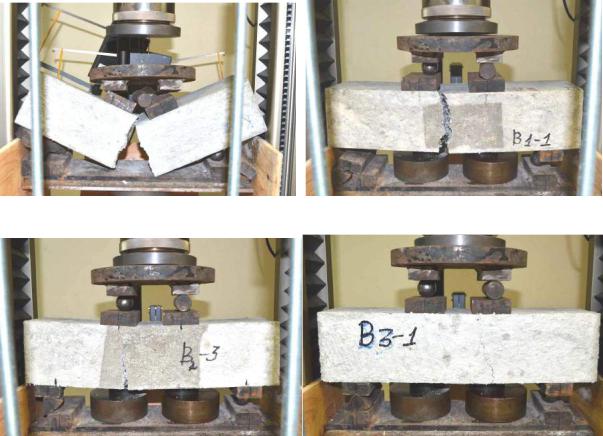

Рис. 4. Характер разрушения образцов

Следует отметить, что формование образцов проводилось вручную, без использования технических средств. Поэтому добиться равномерного распределения хризотиловых волокон не удавалось, и на срезах образцов можно наблюдать места агрегации

_________________________________________________________________________________

204 Вестник ПТО РААСН, выпуск 20

ПТО РААСН

_________________________________________________________________________________

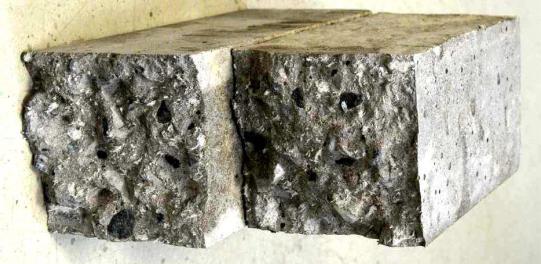

волокон, так называемые «ежи» (рис.5), которые хорошо видны на более темном сером фоне части разрушенного образца и представляют собой светло серые скопления волокон.

Рис. 5. Агрегация хризотиловых волокон («ежи») в образце

с5%-ным армированием фибробетона.

Вдальнейшем предполагается изменение технологии формования дисперсноармированных фибробетонов хризотиловым волокном.

Заключение

По результатам работы можно сделать следующие выводы. Повышение процента армирования бетона хризотиловыми волокнами способствует повышению пластических свойств бетона, но при этом снижается величина разрушающей нагрузки в зависимости от процента армирования. Процесс и характер разрушения существенно различался при разном проценте армирования. Наилучший результат с точки зрения несущей способности и пластических свойств получен на образцах с 5%-ным армированием. Требуются дальнейшие исследования, связанные с изменением технологии формования фибробетонов хризотиловым волокном.

Библиография

1.Указ Президента Российской Федерации от 07.07.2011 г. № 899. Об утверждении приоритетных направлений развития науки, технологий и техники в Российской Федерации и перечня критических технологий Российской Федерации (в редакции Указа Президента Российской Федерации от 16.12.2015 г. №623). [Электронный ресурс] –

Режим доступа: http://pravo.gov.ru/proxy/ips/?docbody=&firstDoc=1&lastDoc=1&nd=102149065.

–Заглавие с экрана. (Дата обращения: 24.04.2016)

2.Гудкова Елена Анатольевна. Экологическая опасность хризотил-асбеста как функция физико-химических свойств поверхности его волокон: диссертация ... кандидата химических наук: 03.00.16 /Гудкова Елена Анатольевна; [Место защиты: Российский химико-технологический университет]. Белгород, 2008.- 126 с.: ил. РГБ ОД, 61 10- 2/5

_________________________________________________________________________________

ПТО РААСН

_________________________________________________________________________________

3.Канцерогенная активность синтетических хризотил-асбестов с различными размерами волокон и химическим составом / Л.A. Васильева, Л.Н. Пылев, А.И.Везенцев, А.А. Смоликов // Экспериментальная онкология. 1989 - Т. П.-№4.С. 2629.

4.Модифицирование поверхности волокон хризотил-асбеста под действием продуктов гидратации портландцемента/ А. И. Везенцев Е. А. Гудкова, Л. Н. Пылев, О. В. Смирнова // Уральский медицинский журнал. 2008. № 11. С. 42-45.

5.Ковалевский, Е.В., Кашанский С.В. Современные подходы к нормированию асбестсодержащих пылей // Медицина труда и промышленная экология. 2008. - N 3. -

С. 9-15.

6.Hodgson J. T. The quantitative risks of mesothelioma and lung cancer in relation to

asbestos exposure / J. T. Hodgson, A. Darnton // Ann. Occup. Hyg.– 2000.– V. 44, № 8.– P. 565–601.

7.White N., Nelson G., Murray J. South African experience with asbestos related environmental mesothelioma: Is asbestos fiber type important? // Regulatory Toxicology and Pharmacology. – 2008. – V. 52, N 1. – P. S92–S96.

8.Безопасность и здоровье при производстве и использовании асбеста и других волокнистых материалов: cб. докладов и выступлений, международной конф., июнь 2002 г., Екатеринбург. - Асбест: Асбестовая ассоциация, 2003. - 176 с.

9.Варивончик Д. В. Оценка канцерогенной опасности асбоцементного производства Украины // Український журнал з проблем медицини праці - 2012 - № 2(30) - С. 3-13.

10.Варивончик, Д. В. Изучение заболеваемости раком и канцерогенных рисков среди работников асбестоцементного производства в Украине // Здоровье населения и среда обитания. 2013. - № 4. - С. 18-20.

11.Изменение структуры и химического состава волокон хризотил-асбеста под воздействием технологических факторов производства известково-кремнеземистых теплоизоляционных изделий / Т. И. Григоренко, Н. А. Захарова, Н. Т. Картель, А. В. Бричка, Е. И. Оранская, Б. М. Горелов, С. Я. Бричка // Хімія, фізика та технологія поверхні . 2014. Т. 5, № 3. - С. 349-357.

12.Кашанский, С. В. Мезотелиома в России: системный обзор 3576 опубликованных случаев с позиций медицины труда // «Медицина труда и промышленная эколо-

гия» - 2008. - №3. - С.15-21.

13.Пятница-Горпинченко Н.К. Асбест и волокнистый канцерогенез. - Environment & Health. - 2014. - № 1. – С. 4-9.

14.Short, fine and WHO asbestos fibers in the lungs of Quebec workers with an asbestossrelated disease / G. Adib, F. Labreche, L. De Guir et al. // Am. J. Ind. Med. — 2013.

—Vol. 56 (9). —P.100111014.

15.Sichletidis L., Chloros D., Spyratos D. et al. Mortality from occupational exposure to relatively pure chrysotile: a 39-year study // Respiration. – 2009. – V. 78, N 1. – P. 63–68.

16.Spurny K., Weiss G., Opiela H. Zur Emission von Asbestfasern aus Asbestzementplatten // Staub Reinhaltung der Luft. 1979. Band 39, № 11. S. 422–427.

17.Саденко Д.С., Ерошкина Н.А., Коровкин М.О. Исследование трещиностойкости бетона c добавкой хризотила и суперпластификатора // Современные научные исследования и инновации. 2015. № 1 [Электронный ресурс]. - URL: http://web.snauka.ru/issues/2015/01/46320 (дата обращения: 28.04.2016).

18.Пухаренко Ю. В., Голубев В. Ю. О вязкости разрушения фибробетона // Вестник гражданских инженеров. – 2008. – № 3 (16). – С. 80-83.
