1.1. Стальные мерные ленты со шпильками

1.2. Стальные рулетки различной длины (от 2 до 100 м) в открытом или закрытом корпусе

1.3. Инварные ленты и проволоки (сплав железа и никеля в соотношении 64:36) 1.4. Дальномеры различной точности

_______Наиболее простым из дальномеров является нитяной . Более сложные – светодальномеры и лазерные. Самым точным считается лазерный дальномер.

14. Компарирование мерных лент.

Компарирование ленты – это сравнение длины рабочей ленты с длиной эталона. Выполняется на компараторах.

_______На концах компаратора укрепляются металлические шкалы длиной 150 мм . При компарировании измеряется температура воздуха (t_комп.).

15. Измерение линий местности мерной лентой.

Перед измерением линии конечные точки закрепляются. В конце линии ставится веха. При длине линии более 200 м она предварительно провешивается, то есть в створ линии ставятся дополнительные вехи.

3. Порядок измерения линии лентой

_______Измерение линии производят два мерщика – передний и задний. У заднего мерщика одна шпилька, а у переднего – 10.

_______Задний мерщик выставляет переднего в створ линии и собирает шпильки. Когда у заднего мерщика набирается 10 шпилек, он передает их переднему и записывает передачу.

_______В результате длина линии вычисляется по формуле:

,

____где N – количество передач по 10 шпилек; _______n – количество шпилек у заднего мерщика, не считая шпильки, которая в земле; _______r – остаток.

16. Введение поправок при измерении линий местности мерной лентой.

В измеренное значение длины линии вводят поправки:

ΔD_k – поправка за компарирование, ΔD_t – поправка за температуру, ΔD_v – поправка за наклон линии.

где D – длина измеренной линии, ___Δl – поправка за компарирование.

_______Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали (12*10^-6); поправка за температуру вводится если (t_изм. – t_комп.) > 8^o .

_______Тогда в общем виде:

17. Сущность геометрического нивелирования.

Геодезические измерения, выполняемые для определения превышений между точками земной поверхности, называются нивелированием.

_______ Существуют различные методы нивелирования. В инженерной практике наибольшее распространение получили методы геометрического и тригонометрического нивелирования. Наиболее точным является метод геометрического нивелирования.

_______ Геометрическое нивелирование выполняется с помощью геодезического прибора – нивелира – и нивелирных реек.

18. Способы геометрического нивелирования: «из середины» и «вперёд».

Техническое нивелирование производится в основном при изысканиях и строительстве инженерных сооружений

_______ Существует два способа геометрического нивелирования.

_______ Формула вычисления превышения при движении «вперед»:

.

_______ Формула вычисления превышения при движении «из середины»:

.

_______ Наиболее целесообразно производить нивелирование способом «из середины», так как в этом случае повышается производительность нивелирования вследствие увеличения расстояния между рейками, кроме того исключается ряд ошибок, присущих методу нивелирования.

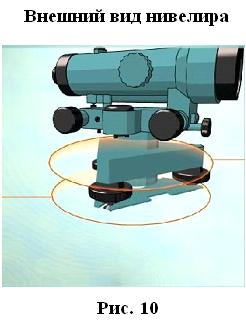

19. Устройство нивелира Н3 и установка его в рабочее положение.

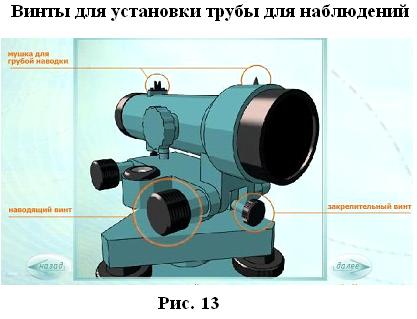

 Основные части нивелира – это подставка с тремя подъемными винтами, зрительная труба. Труба имеет закрепительный и наводящий винты.

_______ Для приближенной установки оси вращения нивелира в отвесное положение служит круглый уровень.

_______Осью круглого уровня называется прямая, проходящая через нуль-пункт уровня перпендикулярно плоскости, касательной к внутренней поверхности уровня в его нуль-пункте.

_______ Установка трубы для наблюдений выполняется диоптрийным кольцом (по глазу) и кремальерой (по предмету).

_______ В настоящее время применяются нивелиры с самоустанавливающейся линией визирования. В этих нивелирах используются компенсатор.

_______ Сбоку от трубы располагается цилиндрический уровень, помещенный в металлическую коробку.

_______ При помощи оптических линз, расположенных над уровнем, изображение концов пузырька уровня передается в поле зрение окуляра. Совмещение изображений концов пузырька уровня производится с помощью элевационного винта, который выполняет медленные перемещения визирной оси в вертикальной плоскости.

20. Поверки нивелира.
