1 Проверка.Ось круглого уровня должна быть параллельна оси вращения нивелира

_______ Подъемными винтами приводят пузырек в центр кружка на ампуле круглого уровня.

_______ Затем поворачивают верхнюю часть прибора на 180^о.

_______ При отклонении пузырька от центра ампулы перемещают его к центру на половину значения отклонения с помощью исправительных винтов круглого уровня.

7.2. 2 Проверка.Горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения нивелира

_______ С помощью круглого уровня приводят ось вращения нивелира в отвесное положение. Среднюю нить наводят на хорошо видимую точку и наводящим винтом плавно вращают трубу в горизонтальном направлении. Нить сетки не должна сходить с выбранной точки. Эту же поверку можно делать, наводя среднюю нить на нить отвеса. Средняя нить и нить отвеса должны совпадать.

_______ При несоблюдении условия необходимо снять защитный колпачок и развернуть сетку нитей, предварительно ослабив четыре винта в торце окулярной части трубы отверткой. Выполнение этого условия гарантируется заводом. Поверку делают путем вращения трубы по азимуту. Исправление делают поворотом сетки.

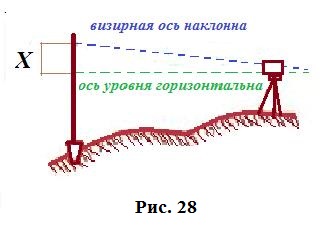

7.3. 3 Поверка. Ось цилиндрического уровня должна быть параллельна визирной оси зрительной трубы (главное геометрическое условие нивелира)

_______ Поверка выполняется в полевых условиях двойным нивелированием одной и той же линии.

_______ Поверка производится нивелированием одной и той же линии способом «вперед». На ровной местности выделяют линию длиной примерно 50 м.

_______Нивелир закрепляют таким образом, чтобы окуляр находился над одним из колышков.

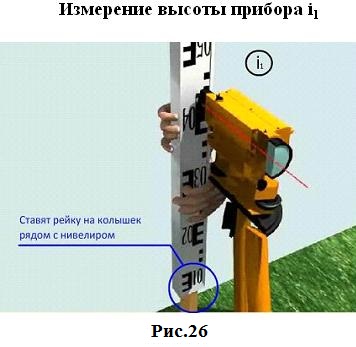

_______Определяют высоту прибора I₁

_______ Производят отчет b₁ по рейке, стоящей в точке В. Меняют местами нивелир и рейку и находят i₂ и b₂.

_______X вычисляют по формуле:

_______Если X превышает 4мм, необходимо вычислить b исправленное. _______В нашем случае X будет превышать допустимое значение:

_______ При наблюдении главного условия нивелира отсчеты по рейке b₁ и b₂будут отличаться от правильных на величину X, которая возникает от того, что ось уровня горизонтальна, а визирная ось наклонена. Величина X вычисляется по формуле, приведенной на слайде. Если величина X не превышает 4 мм по модулю, то исправление не производится. В противном случае вычисляется исправительный отсчет b_исп.

_______ Наводим трубу на исправленный отсчет. В этот момент визирная ось придет в горизонтальное положение, а ось уровня отклонится, что будет заметно по расхождению концов пузырька. Отклонение концов пузырька уровня от середины исправляется исправительными винтами уровня.

_______ Техническое нивелирование производится в основном при изысканиях и строительстве инженерных сооружений.

21. Разбивка пикетажа для нивелирования трассы линейного сооружения.

 Выполняется при изыскании и проектировании сооружений, вытянутых в длину (дорог, подземных коммуникаций и т.д.). По результатам нивелирования строится профиль, и по нему ведется проектирование.

_______ Вдоль оси трассы будущего сооружения прокладывается нивелирный ход – в виде магистрали с возможно более длинными сторонами. Ход обязательно должен быть привязан к точкам высотной геодезической сети – реперам или маркам.

_______ Подготовка трассы для нивелирования заключается в разбивке пикетажа.

_______ Пикеты намечаются через 100 м. Нумерация пикетов начинается с нуля. Между пикетами могут встретиться перегибы местности, эти точки закрепляются кольями и называются промежуточными, или плюсовыми.

_______ На поворотах трассы теодолитом измеряют горизонтальные углы (Уг.1). Вправо и влево от трассы снимается ситуация. Результаты съемки, а также пикеты и плюсовые точки заполняются в пикетажный журнал.

_______ Пикетажный журнал изготовляется из миллиметровой бумаги, все расстояния наносятся в масштабе. Углы поворота трассы показываются стрелками, подписывается их величина.

_______Нивелирование пикетных точек выполняется методом "из середины".

22. Порядок наблюдения на станции связующих и промежуточных точек при техническом нивелировании. Контроль измерений.

Нивелирование пикетных точек в основном выполняется методом «из середины». Расхождение в размерах плеч (±5 м), то есть L₁–L₂ = 5 м.

_______Расстояние между нивелиром и рейкой называют плечом.

23. Связующие, промежуточные и иксовые точки при техническом нивелировании.

Пикетные и реперные точки являются связующими, т.к. они связывают между собой соседние станции.

_______Точки, на которые отсчеты берутся с соседних станций, называются связующими точками.

_______ Между пикетами могут встретиться перегибы местности, эти точки закрепляются кольями и называются промежуточными, или плюсовыми .

_______ В некоторых случаях (при нивелировании крутых склонов) с одной стоянки нивелира нельзя взять отсчеты на два смежных пикета.

_______ В этом случае берут дополнительные точки. Эти точки необходимы для передачи отметки с одного пикета на другой. На профиль эти точки не наносятся, поэтому их положение не определяется. Вследствие этого эти точки называют иксовыми, то есть неизвестными. Иксовая точка, так же как и пикетная, является связующей. Отсчеты на эту точку берутся по черной и красной сторонам рейки с обеих соседних станций.

24. Способы вычисления отметок связующих и промежуточных точек при геометрическом нивелировании.

ществует два способа вычисления отметок.

3.1. 1-й способ: вычисление отметок через превышения

_______Этот способ применяется при вычислении отметок связующих точек (пикетных и иксовых).

3.2. 2-й способ: вычисление отметок через горизонт прибора

_______Этим способом вычисляются отметки промежуточных или плюсовых точек, а также точек поперечника.

_______Горизонтом прибора (Г.П.) называется высота визирного луча над уровенной поверхностью.

________Известно: Н_ПК2, Н_ПК3, (a, b, c, d) – отсчеты по рейкам. Требуется определить горизонт прибора (Г.П.) и отметки плюсовых точек (Н_ПК2+62, Н_ПК2+80):

Тогда

25. Невязка в превышениях разомкнутого хода технического нивелирования её, допустимость и распределение. Вычисление отметок связующих точек.

_Невязка в геодезии показывает отклонение полученного на практике результата от его теоретического значения (f_h), то есть для нивелирного хода, и вычисляется как:

_______Если нивелирный ход замкнутый, то

_______Если нивелирный ход разомкнутый, расположенный между двумя реперами с отметками H_R1 и H_R2, то

_______Допустимая невязка в превышениях нивелирного хода подсчитывается по формуле:

,

где l –длина нивелирного хода (в км). Длину хода определяют из пикетажного журнала.

_______Для сильно пересеченной местности, когда приходится брать много иксовых точек и, соответственно, делать много станций, допустимая невязка вычисляется по формуле:

,

где n – число станций.

_______Невязка распределяется поровну на все превышения с противоположным знаком.

_______Контроль: Сумма исправленных превышений должна быть равна Σh_теор. После этого вычисляются отметки всех точек нивелирного хода.

26. Построение профиля по результатам нивелирования.

По полученным отметкам строится профиль трассы. При построении профиля наносятся в определенном порядке все пикеты и промежуточные точки. Против каждой точки по вертикали откладываются их отметки.

_______Профилем называется изображение на бумаге в уменьшенном виде вертикального разреза местности.

_______Для того чтобы изображение рельефа на профиле было более выразительным, масштаб вертикальных расстояний делается в 10 раз крупнее масштаба горизонтальных. Порядок построения профиля и методика проектирования по профилю будут рассмотрены на лабораторных занятиях. Поэтому импровизируй, ибо лошара

27. Вычисление рабочих отметок и определение точек нулевых работ при проектировании по профилю.

Для проектирования сооружения линейного типа составляется продольный профиль. Профиль строится на миллиметровой бумаге и составляется данным пикетажного и нивелирного журналов. Масштаб вертикальных расстояний на профиле принимается в 10 раз крупнее, чем для горизонтальных расстояний.

При составлении профиля руководствуются определенной разграфкой для размещения и записи необходимых данных. Все исходные (а затем и проектные данные) заносят в шесть граф. Рекомендуемая высота граф (снизу вверх) в миллиметрах: 5, 10, 15, 10, 15 и 20.

Составление профиля (рис.7) начинают с заполнения графы “пикеты”, в которой, в соответствии с горизонтальным масштабом, указываются номера пикетов: 0, 1 … n.

В графе “расстояния” вертикальными прямыми обозначают все пикеты и характерные точки трассы. Между этими прямыми линиями указывают расстояния. Если между соседними пикетами нет плюсовых точек, то расстояния не записывают. При наличии плюсовых точек записываются расстояния (в метрах) между задним пикетом и первой (между пикетами) плюсовой точкой, расстояния между плюсовыми точками и расстояние между последней плюсовой точкой и передним пикетом.

Например, для плюсовых точек +40 и +80, находящихся между пикетами 2 и 3, в графе “расстояния” следует записать 40, 40, 20 (см. рис. 7).

В графу “фактические отметки” записываются из нивелирного журнала (с округлением до сотых долей метров) отметки пикетов и плюсовых точек. Исковые точки, которые берутся на крутых склонах и служат для передачи отметок с одной связующей точки на другую, на профиль не наносятся.

В графы “уклонов/расстояния” и “проектные отметки” заносятся данные, относящиеся к проектированию по профилю.

Графа “план трассы” заполняется в соответствии с данными пикетажного журнала. Посредине графы “план трассы” проводится прямая, представляющая собой выпрямленную ось нивелирной трассы – ось линейного сооружения.





Рис. 7. Профиль продольного нивелирования



Если трасса на своем протяжении имеет повороты, то в точках поворота стрелкой показывается их направление. При повороте вправо стрелка на­правляется вниз (вправо по ходу трассы), при повороте влево – вверх (влево по ходу трассы). Далее, к верхней линии графы “план трассы” восставляют перпендикуляры - продолжение вертикальных линий в графе “расстояния”. На этих перпендикулярах откладывают (в заданном масштабе) отметки точек нивелирования (фактические отметки) – вертикальные расстояния - от так называемой “линии условного горизонта”.

Отметка линии условного горизонта выбирается с таким расчетом, чтобы между самой низкой точкой профиля и линией условного горизонта оставалось расстояние не менее 5-6 см для нанесения результатов геологических и гидрологических изысканий.

После выполненных построений на профиль наносятся проектные данные, т.е. графический и цифровой материал, на основе которого будет осуществляться перенесение проектируемого сооружения на местность.

Для проведения проектной линии преподавателем задаётся проектная отметка начала этой линии и проектный уклон.

Проектные отметки H_i (i = 1…n) всех точек между началом и концом проектной линии данного уклона определяются путем вычисления по формулам:





т.е. отметка последующей точки равна отметке предыдущей точки плюс произведение уклона линии u на горизонтальное расстояние между точками d. Вычисленные проектные отметки округляют до 0,01 м и записывают в соответствующую графу.

Разность между проектной и фактической отметками показывает высоту насыпи, или глубину выемки и называется рабочей отметкой.

 Рабочие отметки вычисляются до 0,01 м для всех точек профиля и наносятся на профиль без знака. Они записываются над проектной линией, если относятся к насыпи, и под проектной линией - при выемке.

В точке переходе от насыпи к выемке и наоборот расположена точка нулевых работ. На профиле необходимо указывать расстояние от ближайшего младшего пикета до этой точки. Это расстояние вычисляется по следующей формуле:

 ,

где  а и b - рабочие отметки точек, между которыми находится точка нулевых работ;

d - расстояние между этими точками.

Расстояние X   вычисляется до 0,1 м.

Если расстояние до точки нулевых работ вычислено от промежуточной точки, то к найденному значению необходимо прибавить расстояние от этой промежуточной точки до младшего пикета.

Оформление профиля выполняется в трех цветах. Все данные, относящиеся к полевым работам, а именно: данные граф расстояний, фактических отметок, ситуации, линия профиля - показываются черным цветом. Данные, относящиеся к проектированию: проектная линия, уклоны, проектная ось трассы, проектные и рабочие отметки - красным цветом. Все данные, относящиеся к точкам нулевых работ, оформляются синим цветом.

28. Нивелирование поверхности по квадратам.

Нивелирование поверхности по квадратам

_______Квадраты разбивают с помощью теодолита и мерной ленты. Стороны квадратов – от 10 до 50 м, в зависимости от детальности изображения рельефа. Внутри участка прокладывается замкнутый нивелирный ход.

_______Отсчеты на связующие точки производятся по черной и красной сторонам рейки. Отсчеты на остальные вершины квадратов – только по черной стороне. Невязка в нивелирном ходе рассчитывается по следующей формуле:

_______Отметки связующих точек вычисляются через исправленные превышения. Отметки остальных вершин квадратов вычисляются через горизонт прибора. Если участок местности небольшой, нивелирование может быть выполнено с одной постановки нивелира.

_______Отметки точки в этом случае вычисляются через горизонт прибора.

_______По результатам нивелирования поверхности составляется топографический план с изображением рельефа горизонталями. Горизонтали наносятся на план путем интерполирования полученных отметок.

29. Построение плана в горизонталях по результатам нивелирования поверхности.

Нивелирование поверхности незастроенного участка со слабо выраженным рельефом обычно выполняют по способу квадратов. Для этой цели на участке с помощью теодолита и мерной ленты разбивается сетка квадратов со сторонами от 10 до 50 метров в зависимости от рельефа местности и масштаба плана (рис. 8).





                                           Рис. 8. Схема нивелирования строительной площадки



Порядок нивелирования вершин квадратов зависит от размеров площадки. При значительных размерах площадки внутри участка прокладывается замкнутый нивелирный ход. По результатам нивелирования определяются отметки всех вершины квадратов. При небольших размерах площадки нивелирование может быть выполнено с одной постановки нивелира. Нивелир в этом случае ставится в середину площадки, приводится в рабочее положение и с этой станции поочередно берутся отсчеты по нивелирной рейке на всех вершинах квадратов.

При этом отсчеты берутся только по черной стороне рейки и записываются в нивелирный журнал в графу "отсчеты по рейке промежуточные" (табл. 3).

Отметку на одну из вершин квадратов передают последовательным нивелированием от ближайшего репера. Таким образом, отметка одной из вершин квадрата должна быть известна. Отметки ос­тальных вершин квадратов вычисляются через горизонт прибора (см. рис. 6). Для вычисления горизонта прибора берется известная отметка точки 1а – левой верхней на схеме нивелирования, и к ней прибавляется отсчет по рейке на этой точке. То­гда отметки остальных точек получатся путем вычитания отсчё­тов, сделанных на этих точках, из горизонта прибора.

В примере, приведенном в табл. 3, задана отметка точки 1а, равная 135,442. Тогда горизонт прибора будет равен:



Отметки остальных точек будут равны:





Отметки вершин квадратов вычисляются в этом случае без контроля, поэтому при вычислении следует быть особенно внимательными.

План нивелирования поверхности составляют на ватмане (рис. 10). Первоначально в заданном масштабе строят сетку квадратов и выписывают отметки вершин квадратов с округлением до сотых долей метра. Для проведения на плане горизонталей выполняют их графическое интерполирование по выписанным отметкам по каждой стороне квадрата.

Интерполирование заключается в на­хождении на сторонах, квадратов точек выходов горизонталей, отметки которых кратны принятой высоте сечения h. Это выполня­ется с помощью миллиметровой бумаги, или с помощью кальки.

 При использовании миллиметровой бумаги проводят на ней две вертикальные линии па расстоянии друг от друга, равном длине стороны квадрата на плане. Утолщенные линии миллиметровой бумаги подписываются отметками, кратными высоте сечения. Отметка нижней линии определяется путем округления наименьшей отметки, кратной высоте сечения (рис. 6).

 В нашем примере высота сечения равна h=0.5 м. Затем строится профиль по каждой стороне квадрата, где должна пройти одна, или более, горизонталей (см. рис. 9).





                                                          Рис. 9 Интерполирование горизонталей







Рис.10. План нивелирования строительной площадки



    На рис. 10 каждая пятая горизонталь утолщается, некоторые горизонтали подписываются (верх надписи направлен в сторону повышения местности). В сторону ската показывается бергштрихи длиной 1 мм.



Сетку квадратов оформляют синей пастой, отметки вершин квадратов оформляют черной пастой. Отметки каждой четвертой , кратной 2 м, горизонтали, подписывают на плане в разрывах горизонталей так, чтобы вверх цифр был направлен в сторону повышения рельефа. Бергштрихами показывают направления скатов. После этого горизонтали и их подписи вычеркивают красной постой, при этой горизонтали, отметки которых кратны 2 м, вычерчивают толщиной 0,3 мм, остальные горизонтали - линиями толщиной 0,12-0,15 мм.

30. Виды съёмок. Теодолитная съёмка. Сущность теодолитной съёмки.

Существуют следующие виды топографических съемок:

_______ • теодолитная (горизонтальная),

_______ • комбинированная,

_______ • тахеометрическая,

_______ • фототопографическая,

_______ • мензульная и др.
