7.1. Вычисление координат точек теодолитного хода
|
_______ Из решения прямой геодезической задачи по известным длинам сторон и румбам вычисляются приращения координат для каждой стороны хода по формулам:
|
_______ Далее вычисляются невязки в приращениях координат замкнутого хода.
7.2. Вычисление невязок в приращениях координат замкнутого хода

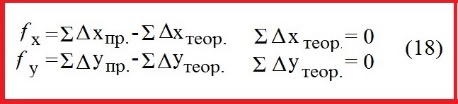

_______ Из геометрии известно, что сумма проекций сторон многоугольника на любую ось равна нулю, следовательно:
|

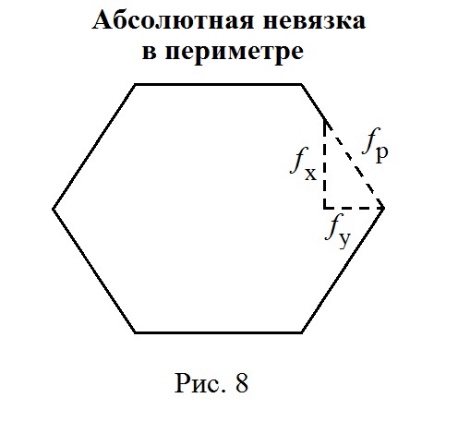

_______ Под влиянием ошибок измерений замкнутый полигон будет разомкнутым на величину fр – абсолютная невязка в периметре полигона.
|
|
_______ Если полученная невязка недопустима, то необходимо произвести повторное измерение длин линий.
_______ Если невязки допустимы, то они распределяются на приращения координат пропорционально длинам сторон с противоположным знаком, то есть сумма исправленных приращений должна быть точно равна теоретической сумме – в данном случае равна нулю.
7.3. Вычисление невязок в приращениях координат разомкнутого теодолитного хода
_______ Определение допустимости невязок и их распределения производится так же, как для замкнутого теодолитного хода.
|
|
Для диагонального хода, например:
|
|
_______ По исправленным значениям приращений координат вычисляются координаты всех точек хода по формулам:
|
Способы съемки ситуации местности при теодолитной съемке.
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.
_______ Съемка ситуации может быть выполнена различными способами.
6.1. Способ прямоугольных координат (способ перпендикуляров)
_______ Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.
|
_______ Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.
|
6.2. Способ полярных координат (полярный способ)
_______ В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß1, ß2, ß3; радиус – векторами d1, d2, d3.
_______ Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.
|
6.3. Способ линейных засечек
_______ Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.
|
