Подготовка геодезических данных и перенесение проектных точек сооружений на местность

_______ Проектными точками называют точки, определяющие положение главных осей.

_______ Координаты этих точек при подготовке данных должны быть известны.

_______ Существует несколько способов вынесения проектных точек на местность: • способ прямоугольных координат, • полярный, • способ угловых засечек, • способ линейных засечек, • способ створных засечек (створов).

_______ Способ выбирается в зависимости от имеющейся на местности геодезической сети и расположения зданий (сооружений).

53. Перенесение на местность точек запроектированного сооружения методом прямоугольных координат.

Способ прямоугольных координат

_______ Является наиболее удобным и простым способом. Применяется при разбивке здания от строительной сетки или от красной линии застройки.

Например, задано:

_______ Вычисляем: P-m = 440-400=40м; P-n = 535-400=135м; n-g = 65м (контроль).

Диагональ: mA = nB = 520,00 – 500,00 = 20 м.

_______ Вычисляем диагонали, устанавливаем и центрируем теодолит в точке Р (оптический отвес m_Ц. ≈ 1 мм ) и трубу наводим на точку q. По направлению визирного луча откладываем Рm и n. Точки m и n закрепляем колышками (если колышек деревянный, то в его центр по теодолиту забивают гвоздь).

_______ Устанавливаем теодолит в точке m и n, построив прямой угол откладываем расстояния mА и mС. Аналогичная работа выполняется в точке n. Для контроля разбивки здания промеряются расстояния AB и CD.

_______ Обязательно промеряются длины диагоналей и сравнивают их с вычисленными значениями.

_______ При разбивке проектных точек способом прямоугольных координат от красной линии застройки работы выполняется аналогично.

54. Полярный способ перенесения точек запроектированного сооружения.

Вынос проектных точек полярным способом

_______ Применяется при вынесении проектных точек от пунктов геодезической сети. Подготовка геодезических данных для вынесения проектных точек основана на решении обратных геодезических задач.

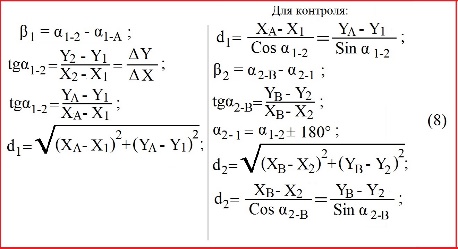

_______ Для подготовки геодезических данных для вынесения проектных точек А и В необходимо вычислить углы β₁ и β₂ и расстояния d₁ и d₂.

_______ Положение на местности проектных точек А и В находят путем построения проектных углов β₁ и β₂ и проектных расстояний d₁ и d₂ с помощью теодолита и рулетки. После вынесения точек А и В измеряют расстояние АВ и сравнивают с проектным.

_______ В точках А и В теодолитом откладывают прямые углы и, отложив ширину здания а, получают точки С и D.

_______ Для контроля промеряют сторону CD и диагонали AD и CB, которые вычисляют заранее.

55. Перенесение на местность точек запроектированного сооружения методом угловой засечки.

_ Применяется в тех случаях, когда линейные измерения от исходных точек до определяемых выполнить нельзя. Способ более трудоемкий.

_______ Аналогичные вычисления выполняют для точки В. Полученные углы строят в точках 1 и 2 и по направлению визирного луча ставят колышки q, m и n. Натянув между колышками шнуры, в их пересечении находят точку А. Остальное аналогично полярному способу.

56. Перенесение на местность точек запроектированного сооружения методом линейной засечки.

Способ применяется в тех случаях, когда расстояние от исходных точек до определяемых меньше длины мерного прибора.

_______Этот способ самый нетрудоемкий.

Вычисляют:

_______ Разбивку легко выполнить двумя лентами (рулетками). Так как при этом способе расстояния допускаются короткие, разбивку обычно выполняют со вспомогательных точек.

_______ Координаты этих точек (а и в ) предварительно вычисляются.

57. Способы перенесения точек опорной разбивочной сети с исходного горизонта на монтажный. Способы наклонного и вертикального проектирования.

 За исходный горизонт принимают плоскость, проходящую через блоки фундаментов или перекрытие нулевого цикла.

_______ Монтажным горизонтом называют условную плоскость, проходящую через опорные площадки монтируемых элементов конструкций определенного этажа.

_______ Для производства геодезических работ при установке строительных конструкций необходимо на каждом горизонте создавать в качестве основы геодезическую разбивочную сеть.

_______ Разбивочная сеть на исходном горизонте создается в виде простых фигур, стороны которых совпадают или параллельны основным осям сооружения.

_______ Точки разбивочной сети выносятся на исходный горизонт от знаков, закрепляющих основные оси сооружения (полярный способ или способ прямоугольных координат). По точкам сети прокладывается нивелирный ход, опирающийся не менее чем на два репера.

_______ Иногда для удобства вводят условную систему высот.

_______ За ноль обычно принимают отметку чистого пола первого этажа.

_______ Перенесение точек геодезической разбивочной сети с исходного горизонта на монтажный может быть выполнено либо способом наклонного проектирования, либо способом вертикального проектирования.

_______ Предварительно разбивочные оси выносят на цоколь здания. Теодолит устанавливают точно в створе разбиваемой оси. Вынесение оси делается при двух положениях вертикального круга. Теодолит перед работой должен быть тщательно выверен. Применяется способ при зданиях малой и средней этажности (< 45^°).

_______ Выполняется специальными приборами вертикального визирования.

_______ Например, ОЦП – оптический центрировочный прибор. ПОВП – прибор оптического вертикального проектирования. РZL(ГДР) – прецизионный зенит – лот.

_______ В перекрытиях зданий предусматривается отверстие размером менее 15х15 см. Над отверстиями устанавливается палетка с координатной сеткой.

_______ Отсчеты по сетке берутся при повороте прибора через 90^°(0-90-180-270).

_______ Средние из отсчетов при 0-180 и 90-270 дают положения проектируемой точки на палетке.

_______ Положение точки переносится с палетки на монтажный горизонт и закрепляется.

_______ Прибор РZL дает ошибку 1 мм на 100 м вертикального расстояния. Число точек разбивочной сети, переносимой на монтажный горизонт, должно быть равно 3.

_______ Расстояние между ними тщательно измеряется и сравнивается с расстояниями на исходном горизонте.

_______ Oт этих точек строятся остальные точки разбивочной сети.

_______ Высотная сеть на монтажном горизонте создается методом геометрического нивелирования относительно реперов на исходном горизонте.

_______ При этом используется способ передачи отметок на высокую точку сооружения.

58. Геодезические работы при установке колонн в проектное положение.

59.  Контроль установки колон в вертикальное положение.

60. Контроль вертикальности ряда колонн способом бокового нивелирования.

61. Геодезический контроль за выемкой грунта и укладка трубопроводов по высоте с помощью постоянных и ходовых визирок.
