4.1 Что такое теодолитная съемка
_______ Теодолитной съемкой называется горизонтальная или контурная съемка местности, которая выполняется с помощью теодолита.
_______ Теодолитом измеряются горизонтальные углы и углы наклона. Линии измеряются рулеткой и дальномерами различных конструкций.
_______Для проектирования зданий, сооружений необходимо на район строительства иметь топографические материалы – планы, карты. При отсутствии таких материалов выполняют съемку данного участка местности.
4.2 Сущность теодолитной съемки
_______ Теодолитная съемка выполняется с помощью теодолита и рулетки (или дальномера соотвествующей точности). В результате теодолитной съемки получают контурный план местности.

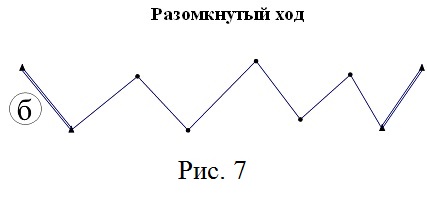

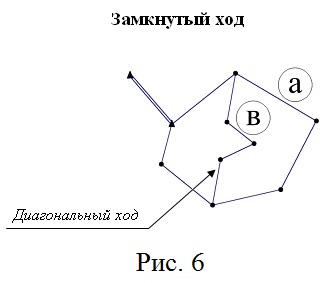

_______ Съемку контуров выполняют на основе съемочных теодолитных ходов, которые прокладываются в виде: а) замкнутых ходов, б) разомкнутых ходов, в) диагональных ходов.
|
|
_______ Теодолитная съемка складывается из следующих видов работ: • прокладка теодолитных ходов и привязка их к пунктам геодезической сети, • съемка ситуации, • обработка результатов полевых измерений, • построение плана.
_______ Длины сторон теодолитных ходов должны быть не более 350 м и не менее 20 м.
Создание съёмочного обоснования.
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.
Зависимость между дирекционными углами и измеренными углами теодолитного хода.
|
|
_______ Дирекционный угол линии последующей равен дирекционному углу линии предыдущей плюс 1800 минус угол вправо по ходу лежащий.
Угловые невязки замкнутого и разомкнутого теодолитных ходов, их допустимость и распределение.
Обработка угловых измерений замкнутого теодолитного хода
|
|
_______ где fβ – угловая невязка.
|
_______ где n –вершина углов, следовательно:
|
_______ Если полученная невязка является допустимой, она распределяется поровну на все углы. Поправки в углы вводятся со знаком, противоположным знаку невязки. Сумма исправленных углов должна быть в точности равна теоретической сумме.
4. Угловая невязка разомкнутого теодолитного хода
|
Для вычисления ∑β теор. найдем дирекционные углы всех сторон хода:
|
|
|
|
_______ где αнач. и αкон. – дирекционные углы сторон опорной сети, тогда:
|
_______ Подсчет допустимой невязки и ее распределение производится так же, как и для замкнутого хода.

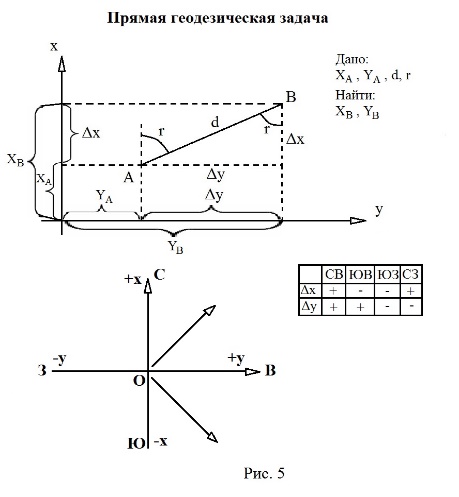

Прямая геодезическая задача.
Прямая геодезическая задача: по координатам отрезка прямой (начала), его длине и направлению определить координаты конца отрезка
|
|
_______ Прямая геодезическая задача применяется при вычислении координатных точек теодолитного хода.
Обратная геодезическая задача.
Обратная геодезическая задача: по координатам начала и конца отрезка прямой найти его длину и направление
|
|
_______ Далее вычисляют arctg и находят числовое значение румба. Название румба определяют по знакам приращений координат, от румба переходят к дирекционному углу. Длина линии может быть найдена по следующим формулам:
|
_______ Обратная геодезическая задача применяется при подготовке данных для перенесения проектов сооружений в натуру.
Невязки в приращениях абсцисс и ординат замкнутого и разомкнутого теодолитных ходов, их допустимость и распределение. Вычисление координат вершин хода.
Уравнивание приращений координат
_______Уравниванием называется совокупность математических операций, выполняемых для получения вероятнейшего значения геодезических координат точек земной поверхности и для оценки точности результатов измерений.
_______ Уравнивание проводится для устранения невязок, обусловленных наличием ошибок в избыточно измеренных величинах, и для определения вероятнейших значений искомых неизвестных или их значений, близких к вероятнейшим. В процессе уравнивания это достигается путём определения поправок к измеренным величинам (углам, направлениям, длинам линий или превышениям).
