3.4.2.2 Укладка тротуарной плитки

Укладка тротуарной плитки проведена в соответствии со СНиП.

1. Мощение с применением бетонной тротуарной плиты начинается с укладки лотковых и крайних продольных рядов. Два крайних продольных ряда плиты укладываются с перевязкой швов не менее чем на 1/3 плиты.

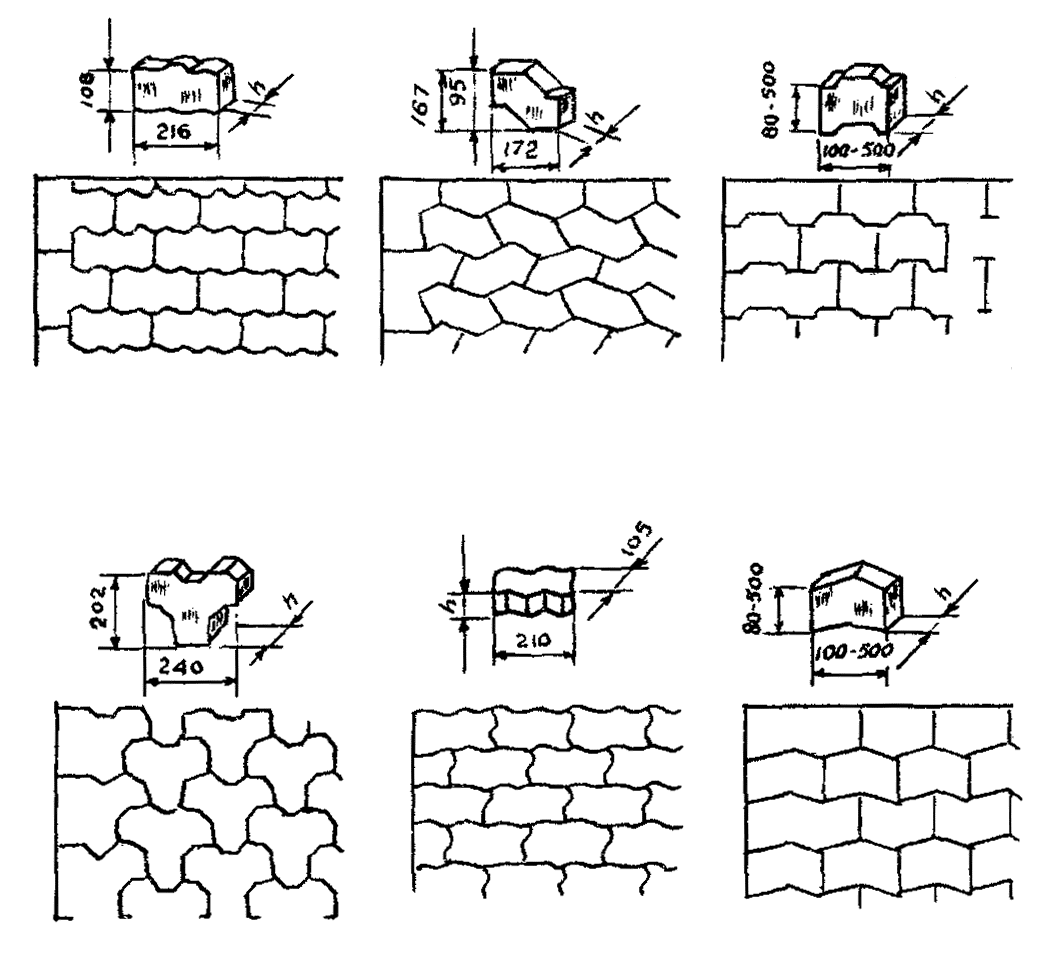

Рис. 3.12 Типы и схемы раскладки фигурных элементов мощения.

Работы по укладке лотковых и крайних рядов покрытия, включая заполнение швов раствором, должны опережать последующие работы по укладке плиты с учетом времени, необходимого для схватывания раствора.

2. Плита выстилается рядами, перпендикулярными оси дороги. Швы между плитами необходимо смещать не менее чем на 1/3 длины бруска. Ширина швов - не более 10 мм.

3. Плиты уплотняются механическими трамбовками от края проезжей части к середине по рядам.

4. Заполнение швов цементным раствором производится в два приема: сначала жидким, затем более густым (сметанообразным). Битумной мастикой и песком швы заполняются в один прием.

5 . Швы расширения (рис. ) устраивают шириной 10 мм через 50 м. Заделка швов расширения производится битумной мастикой или изолом.

Рис. 3.13 Расположение швов расширения в покрытии тротуара.

3.4.2.3 Устройство бетонного основания под синтетические покрытия

Устройство бетонного основания под синтетические покрытия проведено на основе СНиП.

У стройство бетонного основания под синтетические покрытия включает в себя следующие этапы:

- Начальный этап (разбивка – ориентация площадки с учетом розы ветров, ориентация площадки с учетом солнечного воздействия; срезка плодородного слоя грунта до плотного слоя естественного грунта; мероприятия по предотвращению растительности – обработка гербицидами; задание уклона естественного грунта в 0,8-1%; уплотнение грунта самоходным кулачковым 10т катком; устройство обрамляющего фундамента, ливневых отводов; устройство песчаной подушки (слой – 10см, увлажнение по ГОСТ 22733 – 77, уплотнение самоходным кулачковым 10т катком));

- Гидроизоляция (гидроизоляция двойной полиэтиленовой пленкой 200мк; перехлест краев пленки на стыках не менее 0.5м.; проклеивание стыков скотчем; обязательная гидроизоляция торцов бетона);

- Арматурные работы (армирование дорожной сеткой ячейкой 100x100 мм диаметром 8-10 мм.; перехлест краев сеток на стыках не менее 20 см (высота расположения сетки от основания 2.5-3 см));

- Бетонные работы (применяется бетон марки В15; толщина слоя – 15см; ровность бетонной базы по трехметровой рейке – 3мм; пористость не более 0,5мм и 10% всей площади, для затирки бетонной поверхности рекомендуется применять затирочные машины типа “Dinapac”; для предотвращения образования усадочных трещин возможно добавление специальных добавок (полипропиленовое волокно - 10 мм) из расчета 1-2 кг на 1 кубический метр бетона; обеспечение ухода за бетоном (поддержание бетона во влажном состоянии с помощью влажных опилок или укрытие полиэтиленом) в течении 2-2.5 недель после укладки бетона, с целью предотвращения усадочных трещин; уклон в 0.8-1%);

- Нарезка температурных швов (температурные швы для бетонной базы открытой площадки нарезаются картой 3 на 3 м, глубиной 1/2 толщины бетонной плиты до арматуры; между бетонной плитой и обрамляющем фундаментом (стеной в здания) предусматривается шов 2см., заполненный герметиком).
