-на вкладке Creation Method (Метод создания) установить при построении тип вершин Smooth (Сглаженная), все остальные параметры, установленные по умолчанию, оставить;

-для коррекции формы использовать режим редактирования подобъектов на уровне Vertex (вершин) командной панели Modify

(Модифицировать);

-закрыть режим редактирования сплайна.

1.2. Применить к форме модификатор Lathe (Вращения) (Modify

(Модифицировать) / Modifiers List (Список модификаторов) / Lathe

(Вращение)) и настроить параметры вращения (свиток Parameters):

-для сглаживания поверхности установить в счетчике Segments количество сегментов значение 48;

-в группе Align (Выравнивание) нажать кнопку МАХ (Максимальное);

-проверить установку флажка Generate Mapping Coordinates

(Генерировать проекционные координаты).

1.3. Присвоить объекту уникальное имя и цвет из Стандартной палитры МАХ (свиток Name and Color (Имя и цвет) на командной панели

Modify (Модифицировать)).

1.4. Используя кнопки управления окнами проекций, настроить изображение, чтобы оно хорошо было видно во всех окнах.

2.Создать веточку.

2.1. Использовать метод прямого лофтинга для создания данного объекта:

-изобразить сплайном-линией снизу вверх путь для расстановки сечений;

-в качестве сечений создать форму Star (Звезда) приблизительно с такими параметрами: радиусы R1=12, R2=10, количество вершин

(Points) = 12, Искажение (Distortion) = 10;

-создайте лофт-объект:

-выделить путь (траекторию) для лофтинга;

-открыть режим построения лофт-объектов: Create/ Geometry /Compound Objects / Loft;

-в свитке Creation Method (Метод создания) нажать кнопку Get Shape (Указать форму) и в окне проекции указать на форму сечения (звезда);

Если размеры полученного лофт-объекта вас не устраивают,

использовать операцию Select and Uniform Scale (Масштабирование)

до получения нужных размеров (кнопка на верхней панели инструментов).

2.2.Для придания веточке более совершенной формы, применить к ней деформацию масштаба: Modify (Модифицировать) / свиток

Deformations (Деформации) / кнопка Scale (Масштаб).

74

-в списке материалов и карт текстур двойным щелчком выбрать тип карты Bitmap (Растровая) и обратить внимание на появление новых свитков в окне Редактора материалов.

4.В окне Select Image File (Выбор файла рисунка) загрузить нужный файл с картой текстуры.

5.Перейти в свиток Coordinates (Координаты) и в счетчиках Tiling (Кратность) установить кратность по горизонтали (U): 2 и флажок Mirror (Отражение), по вертикали (V): 3.

6.Вернуться в свиток Maps (Текстурные карты) нажатием на кнопку

Go to Parent (Перейти к составному материалу) и установить долю вклада карты и в строке Diffuse (Диффузное отражение) в счетчике Amount (Доля вклада) установить значение 60%. Обратить внимание, что на кнопке появилось название загруженного файла карты.

7.Присвоить созданный материал выделенному объекту либо нажатием на кнопку Assign Material to Selection

(Назначить материал выделенным объектам), либо перетащив мышью его из окна Редактора материалов на нужный объект.

б). Материал с растровой картой Bump

(Рельеф) (рис. 5.4).

Параметры карты:

Shading (Тип раскраски): Blinn (по Блинну); RGB-параметры Ambient (Подсветки): 136/210/122; RGB-параметры Diffuse (Диффузное отражение): 0/139/29; тип карты: Stucco (Штукатурка);

в свитке Stucco Parameters (Параметры штукатурки): размер «выбоин» (Size): 10; Amount (Доля вклада карты): 200%.

RGB-параметры Diffuse (Диффузное отражение): 253/245/151 Glossines (Глянцевитость) 25,

Specular Level (Уровень блеска): 50,

75

Self-illumination (Самосвечение): 30

Opacity (Непрозрачность): 100.

г). Материал-смесь (рис.5.6): в качестве

первого компонента – стандартный материал с текстурой мрамора (Marble),

второго – материал с текстурой дерева (Wood), в качестве маски – карта Шахматная доска (Checker).

Выполнение:

1.Выделить объект, для которого создается материал.

2.Открыть окно Material Editor (Редактора материалов) и

активизировать свободный образец материалов.

3.Вызвать окно Material/Map Browser (Просмотр материалов и карт текстур) и указать в списке двойным щелчком тип создаваемого материала: Blend (Смесь), который немедленно отобразится в активном слоте и на кнопке справа от списка Name and Color (Имя и цвет) под образцами.

ВРедакторе материалов откроются свитки создаваемого материала-

смеси. Свиток Blend Basic Parameters (Основные параметры смеси) –

самый верхний уровень работы, от которого как бы спускаются вниз по мере создания материала, а затем возвращаются к нему при помощи

кнопки Go to Parent (Перейти к составному материалу), которая активизируется при первом переходе на уровень вниз.

4.Загрузить и настроить карту-маску смешивания материалов, спустившись на уровень ее создания нажатием на кнопку None (нет) в строке Mask (Маска) свитка Blend Basic Parameters (Основные

-в открывшемся окне Material / Map

Browser (Обозреватель материалов и карт текстур) двойным щелчком загрузить в качестве маски карту типа Checker (Шахматное поле);

В редакторе материалов появятся свитки, позволяющие настроить загруженную карту.

5.Для создания материалов смеси подняться на верхний уровень ее создания (кнопка Go to Parent (Перейти к составному материалу)).

78

Лабораторная работа № 6. ИСПОЛЬЗОВАНИЕ СИСТЕМ ЧАСТИЦ

Теоретические сведения

Система частиц (Particle Systems) – совокупность малоразмерных объектов, управляемых по целому ряду параметров. С их помощью можно смоделировать дождь, снег, дым, огонь, звездное небо, растекающуюся жидкость или фонтан воды и др.

Для генерации частиц недостаточно только создать и настроить источник. Чтобы увидеть частицы надо после создания источника перейти к кадру анимации, отличному от того, в котором этот источник был установлен.

Источник частиц (генератор (Emitter)) является, как и источники света, и камеры невизуализированным объектом. Доступ к созданию осуществляется с командной панели Create / Geometry / Particle Systems

(Создать / Геометрия / Системы частиц).

В МАХ представлены два типа частиц:

Event-Driven (Управляемые событиями) – Particle Flow (Течение частиц) определяет различные события (Events) для частиц, во время которых изменяются параметры и поведение частиц.

Non Event-Driven (Не управляемые событиями) включает частицы,

которые имеют одинаковы свойства во всем процессе анимации. К ним относят (рис.6.1):

4

формы частиц, их размера и характера падения;

Blizzard (Буран) – существенно усовершенствованная версия частиц типа Снег (Snow).

PCloud (Облако частиц) – создает

частичное облако частиц и может применяться для имитации трехмерных звездных полей или стаи птиц. Частицам можно придавать форму различных объектов;

PArray (Массив частиц) – подходит для моделирования любого типа и для усовершенствованных эффектов имитации взрыва;

79

Super Spray (Супербрызги) – существенно усовершенствованная по сравнению со стандартной система брызг, используемая чаще всего. С помощью этой системы можно смоделировать почти все эффекты, основанные на системах частиц;

Порядок создания систем частиц.

1.Открыть панель создания частиц: Create (Создать) / Geometry

(Геометрия) / Particle Systems (Системы частиц) и в свитке Object Type

(Тип объекта) нажатием на одну из 6 кнопок типов систем частиц выбрать тип создаваемой системы.

2.В окне проекции создать объект-источник частиц и настроить систему частиц. Дальнейшие действия зависят от выбранной системы частиц.

Системы частиц имеют следующие свитки для настройки параметров: Basic Parameters (Базовые параметры); Particle Generation (Генерация частиц); Particle Type (Тип частиц); Particle Rotation (Вращение частиц); Object Motion Inheritance (Наследование движения объекта); Bubble Motion (Пузырьковый тип движения); Particle Spawn (Дробление частиц); Load/Save Presets (Загрузка /

Сохранение заготовок). Но, помимо параметров свитка

Basic Parameters (Базовые параметры), все остальные параметры систем частиц практически одинаковы.

Рассмотрим параметры систем частиц на примере системы типа Super Spray (Супербрызги):

Свиток Basic Parameters (Базовые параметры)

позволяет задать размеры пучка в целом, размеры значка эмиттера и тип геометрических моделей частиц для отображения в окнах проекций (рис.6.2):

Группа Particle Formation (Формирование частиц):

счетчики Off Axis (Отклонение от оси), Spread

(Рассеяние) – задают угол отклонения пучка от оси Z эмиттера (вертикали), ориентированной в направлении стрелки значка и ширину пучка в этой плоскости;

счетчики Отклонение от плоскости (Off Plane)

и Рассеяние (Spread) задают угол отклонения пучка системы частиц от плоскости ZX эмиттера и

ширину пучка в направлении отклонения;

 Группа Display Icon (Отображение значка):

 счетчик Icon Size (Размеры значка) позволяет управлять размерами эмиттера;

флажок Emitter Hidden (Скрытый значок) позволяет сделать значок эмиттера невидимым в окнах проекций;

Группа Viewport Display (Отображение в окнах проекций):

80

переключатели Dots (Точки),Tics (Штрихи),Mesh (Сетка), Bbox

(Габаритные контейнеры) задают тип геометрических моделей, в виде которых частицы будут изображаться в окнах проекций;

счетчик Percentage of Particles (Процент частиц) позволяет задать долю общего количества частиц, которая будет видна в окнах проекций в процессе работы над сценой.

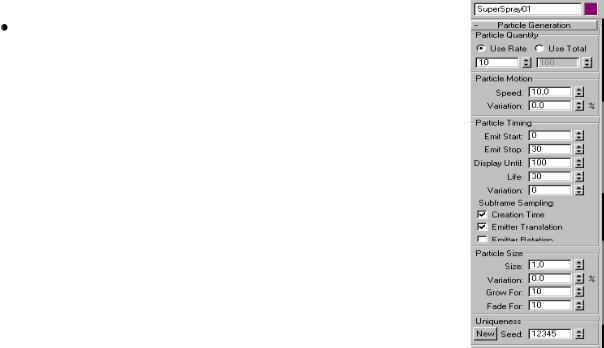

Свиток Particle Generation (Генерация частиц) задает такие параметры частиц как количество, время жизни, периоды роста и распада и т.п. (рис. 6.3):

Группа Particle Quantity (Число частиц):

переключатель и счетчик Use Rate (Задать темп) позволяет задать число частиц, генерируемых в каждом кадре;

переключатель и счетчик Use Total (Задать объем) задает общее число частиц за все время жизни системы.

Группа Particle Motion (Движение частиц):

счетчик Speed (Скорость) задает среднюю начальную скорость частиц в момент испускания;

счетчик Variation (Вариации) определяет предел ее вариаций для каждой из частиц.

Чтобы заставить частицы выстреливаться во всех направлениях, значение в счетчике Variation должно превышать значение в счетчике Speed.

 Группа Particle Timing (Время жизни частиц)

задает продолжительность существования (жизни) частиц:

 счетчики Emit Start (Начало генерации) и Emit End (Конец генерации) определяют номера кадров, в которых начнется и закончится испускание частиц;

 счетчик Display Until (Отображать до) указывает номер кадра исчезновения всех частиц независимо от их параметров;

 счетчики Life (Время жизни) и Variation (Вариации) позволяют задавать среднее время жизни частицы с момента ее испускания и число кадров, на которое среднее время жизни каждой частицы может отличаться от среднего.

Если требуется, чтобы частицы присутствовали уже в кадре 0, надо установить в стартовом кадре частиц отрицательное значение. Для моделирования реалистичного поведения частиц надо использовать деформации пространства (гравитацию, ветер и др., а также их комбинации).

 Группа Particle Size (Размеры частиц):
