91
По линии магистрального хода наносятся пикеты через 100 метров. После вершины угла поворота сначала строится домер, а затем – оставшаяся часть пикета до 100 м. При нанесении пикетов по линии магистрального хода определяются пикетажные значения вершин углов поворота. Для вершины угла 1 пикетажное значение ВУ1 = ПК12+55, для второй вершины ВУ2 = ПК19+00. Используя полученные пикетажные значения вершин углов поворота, вычисляются пикетажные значения главных точек кривых (НКК, ККК). Все вычисления приведены в табл. 23.
|
|
|
Таблица 2 3 |
Расчет пикетажных значений главных точек кривых |
|||
|
|
|
|
|
Кривая № 1 |
Контрольные расчеты |
|
ПК ВУ |
12 + 55,00 |
ПК ВУ |
12 + 55,00 |
– Т |
1 + 61,61 |
+ Т |
1 + 61,61 |
ПК НКК |
10 + 93,39 |
|
14 + 16,61 |
+ К |
307,02 |
– Д |
16,20 |
ПК ККК |
14 + 00,41 |
ПК ККК |
14 + 00,41 |
ПК НКК |
10 + 93,39 |
ПК СКК |
12 + 46,90 |
+ 0,5К |
1 + 53,51 |
+ 0,5К |
1 + 53,51 |
ПК СКК |
12 + 46,90 |
ПК ККК |
14 + 00,41 |
|
Кривая № 2 |
|
Контрольные расчеты |
ПК ВУ |
19 + 00,00 |
ПК ВУ |
19 + 00,00 |
– Т |
88,16 |
+ Т |
88,16 |
ПК НКК |
18 + 11,84 |
|
19 + 88,16 |
+ К |
1 + 74,44 |
– Д |
1,88 |
ПК ККК |
19 + 86,28 |
ПК ККК |
19 + 86,28 |
ПК НКК |
18 + 11,84 |
ПК СКК |
18 + 99,06 |
+ 0,5К |
87,22 |
+ 0,5К |
87,22 |
ПК СКК |
18 + 99,06 |
ПК ККК |
19 + 86,28 |
По вычисленным пикетажным значениям точек НКК и ККК
кривые наносятся напрофильвграфу «Прямые икривые вплане». Дирекционный угол начального направления трассы НТ– ВУ1 снимается транспортиром с карты. В примере получилось α = 100°. Дирекционные углы остальных прямых участков вы-
числяются в табл. 24 и показываются на профиле трассы.
92
Таблица 2 4
Ведомость вычисления дирекционных углов прямых участков трассы
Номер |
|
Направление |
Дирекционный |
Угол поворота |
|
участка |
|
угол |
Правый |
Левый |
|
|
|
||||
1 |
|
НТ–ВУ1 |
100° |
|
44° |
2 |
|
ВУ1–ВУ2 |
56° |
|
20° |
3 |
|
ВУ2–КТ |
36° |
|
|
После |
разбивки пикетов |
по линии магистрального хода |
|||
и вынесении на трассу главных точек кривой выполняется проверка длины трассы. Сумма прямых участков и сумма кривых должна быть равна общей длине трассы. Результаты вычислений приведены в табл. 25.
|
|
|
Таблица 2 5 |
Проверка общей длины трассы |
|
||
|
|
|
|
№ п/п |
Длина участка трассы, м |
||
прямого |
|
кривого |
|
|
|
||
1 |
1093,39 |
|
|
2 |
|
|
307,02 |
3 |
411,43 |
|
|
4 |
|
|
174,44 |
5 |
353,72 |
|
|
Итого |
1858,54 |
|
481,46 |
Общая длина трассы |
2340 |
|
|
По горизонталям на карте определяются отметки пикетов и плюсовых точек трассы. Результаты вычислений приведены в табл. 26.
Таблица 2 6 Ведомость фактических отметок пикетов и плюсовых точек
Номер пикета и |
Отметка пикета и плюсовой |
|
||
плюсовой точ- |
Примечание |
|||
|
точки, м |
|||
ки |
|
|
||
|
|
|
||
ПК0 (НТ) |
Н = 150 |
+ (100 × 5) : 210 = 152,38 |
Начало трассы |
|
ПК1 |
Н = 150 |
+ (10 × 5) : 190 = 150,26 |
|
|
ПК1+10 |
150 |
|
|
|
93
|
|
|
|
Окончание табл. 2 6 |
|
|
|
|
|
|
|
Номер пикета и |
|
Отметка пикета и плюсовой |
|
||
плюсовой точ- |
|
Примечание |
|||
|
|
точки, м |
|||
ки |
|
|
|
||
|
|
|
|
|
|
ПК2 |
Н = 145 + (20 × 5) : 110 = 145,91 |
|
|||
ПК2+20 |
145 |
|
|
|
|
ПК3 |
145,00 – (5 × 100) : |
890 = 143,22 |
|
||
ПК4 |
142,5 |
|
|
|
|
ПК5 |
142,5 |
+ (5 × 100) : 310 = 144,11 |
|
||
ПК6 |
145 |
– |
(20 × 5) : 110 |
= 144,13 |
|
ПК6+10 |
145 |
|
|
|
|
ПК7 |
145 |
+ (100 × 5) : 160 = 148,12 |
|
||
ПК8 |
140 |
+ (5 × 100) : 140 = 143,57 |
|
||
ПК9 |
140 |
+ (10 × 5) : 140 = 140,35 |
|
||
ПК9+10 |
140 |
|
|
|
|
ПК10 |
135 |
+ (100 × 5) : 150 = 138,33 |
|
||
ПК11 |
135 |
+ (40 × 5) : 100 = 137,00 |
|
||
ПК12 |
135 |
+ (30 × 5) : 100 = 136,50 |
|
||
ПК12+55 |
135 |
|
|
|
ВУ1 |
ПК13 |
135 |
+ (30 × 5) : 130 = 136,15 |
|
||
ПК14 |
135 |
+ (30 × 5) : 130 = 136,15 |
|
||
ПК15 |
135 |
+ (40 × 5) : 130 = 136,54 |
|
||
ПК15+60 |
135 |
|
|
|
|
ПК16 |
135 |
– |
(40 × 5) : 200 |
= 134,00 |
|
ПК17 |
135 |
– |
(60 × 5) : 200 |
= 133,50 |
|
ПК18 |
135 |
+ (50 × 5) : 130 = 136,92 |
|
||
ПК19 |
135 |
+ (70 × 5) : 110 = 138,18 |
ВУ2 |
||
ПК20 |
135 |
+ (40 × 5) : 100 = 137,00 |
|
||
ПК20+70 |
135 |
|
|
|
|
ПК21 |
135 |
– |
(20 × 5) : 120 |
= 134,16 |
|
ПК22 |
135 |
– |
(10 × 5) : 170 |
= 134,71 |
|
ПК23 |
135 |
– |
(50 × 5) : 100 |
= 132,50 |
|
ПК23+40 |
135 |
– |
(50 × 5) : 120 |
= 132,92 |
Конец трассы |
Построение профиля

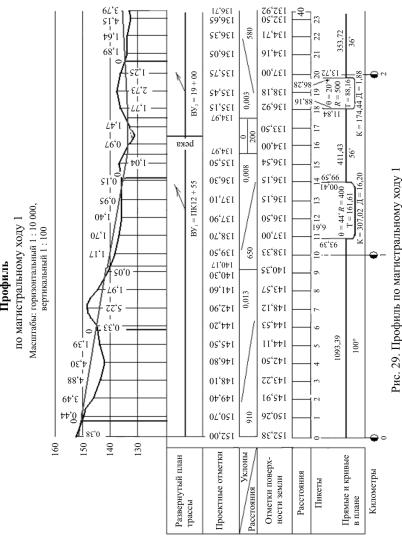

По результатам всех вычислений строится профиль. Горизонтальный масштаб 1: 10 000, вертикальный масштаб 1: 1000. Построение профиля рассмотрено в подразд 2.8–2.16. Профиль по магистральному ходу 1 показан на рис. 29.
94
95
Рис. 30. Поперечник на ПК14
Построение поперечников
Поперечники строятся в одинаковых масштабах, равных вертикальному масштабу основного профиля. Таблица для построения масштаба более простая. Пример построения поперечников приведен на рис. 30.
СПИСОК ЛИТЕРАТУРЫ
1. Федотов Г.А. Инженерная геодезия / Г.А. Федотов. – М.: Высшая школа, 2002. – 462 с.
2. Лебедев Н.Н. Практикум по прикладной геодезии / Н.Н. Лебедев, В.Е. Новак, Г.П. Левчук. – М.: Недра, 1977.
3.Климов О.Д. Основы инженерных изысканий / О.Д. Кли-
мов. – М.: Недра, 1974.
4.Решение задач по топографической карте / метод. указания и задания к лабораторным работам по дисциплине «Инженерная геодезия» / сост. Л.Б. Кошкина; Перм. гос. техн.
ун-т, 2005. – 35 с.
5.Ганьшин В.Н. Таблицы для разбивки круговых и переходных кривых / В.Н. Ганьшин, Л.С. Хренов. – М.: Недра, 1977.
Приложение 1
ОБРАЗЕЦ ТИТУЛЬНОГО ЛИСТА
Пермский государственный технический университет
Кафедра маркшейдерского дела, геодезии и ГИС
ЛАБОРАТОРНЫЕ РАБОТЫ
по курсу «Инженерная геодезия» на тему «Обработка результатов полевых измерений в тахео-
метрической съемке и построение топографического плана»
Работу выполнил: студент гр. САДд-07
___________________
Ф.И.О.
Дата сдачи работы на проверку ___________
Работу принял: доцент Кошкина Л.Б.
Пермь 2008
98
Приложение 2
РАБОТА НА КАЛЬКУЛЯТОРЕ CITIZEN SRP-145
При решении геодезических задач вычисления выполняются на калькуляторе. Прежде чем взять синус или косинус от значения угла, необходимо минуты перевести в десятые доли градуса. Калькуляторы разных типов имеют различную клавиатуру, но все они позволяют одним нажатием клавиши перевести минуты в доли градуса.
Например, угол равен 15°34′.
На калькуляторах типа CITIZEN SRP-145 поступают следующим образом: набирается число градусов, затем запятая, затем число минут. И нажимаются клавиши SHIFT и │°′″→│.
Набираем число 15,34. Нажимаем клавиши SHIFT
и│°′″→│, получаем 15,5666. И только теперь можно взять синус или косинус от полученного значения. Для этого надо просто нажать клавишу с надписью SIN или COS.
Пример. Тригонометрические функции от углов в градусах
иминутах.
Синус (sin 15°34′).
Набираем 15,34. Нажимаем клавиши SHIFT и │ °′″→│. Получаем 15,5666. Нажимаем клавишу sin. Получаем 0,26835943.
Косинус (cos 15°34′).
Набираем 15,34. Нажимаем клавиши SHIFT и │°′″→│. Получаем 15,5666. Нажимаем клавишу cos. Получаем 0,963318855.
Угол по известному значению тангенса (arctg 1,234328). Набираем 1,234328. Нажимаем клавиши 2nd (SHIFT) и tg –1.
Получаем 50,9870813. Это угол в градусах и долях градуса. Переводим это число в градусы и минуты. Для этого нажимаем клавиши 2nd (SHIFT) и клавишу │→°′″│. Получаем 50°59′13″. Это угол в градусах, минутах и секундах. Единиц измерения углов на калькуляторе нет. Градусы высвечиваются до запятой, после запятой высвечиваются минуты (два знака) и секунды.
99
Приложение 3

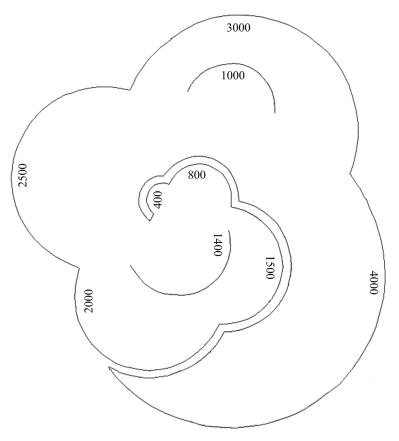

ПОСТРОЕНИЕ ЛЕКАЛА
