..pdfГЛАВА 3. ТРЕХФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ
3.1. Понятие о трехфазных электрических цепях
Трехфазная электрическая цепь (ТЦ) – это совокупность трех однофазных электрических цепей, в которых действуют ЭДС одинаковой частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником электрической энергии. Основное назначение ТЦ – возможность создания вращающегося магнитного поля для электродвигателей.
Таблица 3 . 1
Обозначение фаз в трехфазных электрических цепях
Фаза |
Источник |
|
Приемник |
|
||
Начало |
|
Конец |
Начало |
|
Конец |
|
|
|
|
||||
A |
A |
|
X |
a |
|
x |
B |
B |
|
Y |
b |
|
y |
C |
C |
|
Z |
c |
|
z |
Фаза – отдельная электрическая цепь, входящая в состав ТЦ, в которой может протекать один из токов трехфазной системы. Фазами называют также отдельные элементы этой цепи (например, фазные обмотки трехфазного источника и др.). Общепринятое обозначение фаз ТЦ приведено в табл. 3.1.
Фазное напряжение Uф – напряжение между началом и концом фазы источника или приемника.
Фазный ток Iф – ток в фазе трехфазной цепи.
Линейные провода – провода, соединяющие начала одноименных фаз источника и приемника.
Линейный ток Iл – ток в линейных проводах.
Линейное напряжение Uл – напряжение между линейными проводами или между началами разных фаз.
Трехфазную систему ЭДС (токов, напряжений) – совокупность ЭДС (токов, напряжений) – называют симметричной,
61
если амплитудные (действующие) значения ЭДС (токов, напряжений) во всех фазах равны и сдвинуты по фазе друг относительно друга на угол ψ = 2π/3 (120°), и несимметричной, если хотя бы одно из приведенных условий не выполняется.
Трехфазная симметричная система ЭДС для мгновенных и комплексных значений может быть описана системой уравнений
|
|
|
|
|
|
|
|
|
|
|
|
|
|
eA = Em sin(ωt + ψ), |
|
E |
A = Ee jψ, |
|
|
|
|
|
|||||
|
|
2π |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
jψ |
|
−2π/3 |
|
|
||
= Em sin(ωt + ψ− |
), |
EB = Ee |
|
, |
(3.1) |
||||||||
eB |
3 |
|
e |
|
|||||||||
|
|
4π |
|
|
|
|
|
jψ |
|
− j 4π/3 |
|
||
= Em sin(ωt + ψ− |
), |
EC = Ee |
e |
, |
|||||||||
eC |
3 |
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
где индексы А, В, С обозначают принадлежность ЭДС к соответствующей фазе трехфазной цепи.
Трехфазную систему ЭДС (токов, напряжений) можно изобразить векторной и временной диаграммой, как показано на рис. 3.1.
Рис. 3.1. Векторнаяивременнаядиаграмматрехфазнойцепи
Трехфазные симметричные системы ЭДС (токов, напряжений) удовлетворяют уравнениям
eA + eB + eC |
= 0, |
(3.2) |
||||||
|
|
|
|
|
|
|
||
EA + EB + EC = 0. |
||||||||
|
62
Симметричный приемник электрической энергии – трех-
фазный приемник, у которого комплексные сопротивления всех фаз одинаковы: Zа = Zb = Zc .
Cимметричный режим работы ТЦ – режим работы, при котором трехфазные системы напряжений и токов симметричны.
Связанная трехфазная электрическая цепь– цепь, в которой все фазы электрически соединены. Основными способами соединенияфаз являются соединения звездой (Y) и треугольником ( ).
3.2. Соединение звездой
При этом типе соединения начала фазных обмоток соединены в одном узле, который называют нолем (0), а концы фаз образуют трехфазную цепь. Схема соединения звездой в четырехпроводной цепи приведена на рис. 3.2, где указаны общепринятые условныеположительные направления токов, напряжений и ЭДС.
Фаза А трехфазной цепи – участок NAan. Аналогично можно выделить фазы В и С этой цепи.
Комплексные фазные сопротивления отдельных фаз (без учета внутреннего сопротивления источника) равны
ZA = Za + ZПР , ZВ = Zb + ZПР , ZС = Zс + ZПР. (3.3)
Линейные и фазные напряжения источника электрической энергии связаны соотношениями
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U |
АВ = U А − UВ , UBC = UB |
− UC , UCA = UC − U A , (3.4) |
||||||||||||||||||||||
|
|
|
|
BC |
|
|
CА = 0. |
|||||||||||||||||
из которых следует, что U |
АВ + U |
+ U |
Расчеты симметричных и несимметричных режимов в трехфазной цепи могут быть выполнены с помощью законов Ома и Кирхгофа и другими известными методами, подобно расчету однофазных цепей. При этом наиболее целесообразно пользоваться комплексным методом.
63

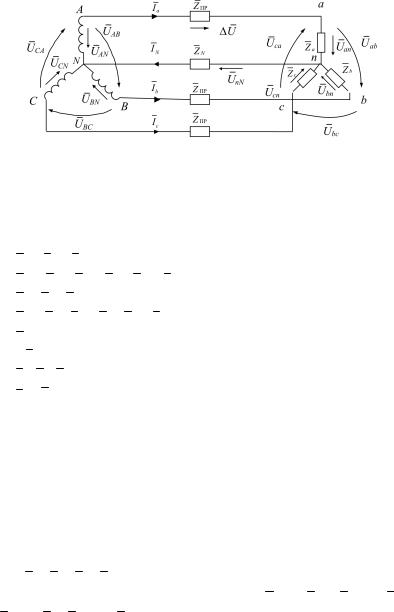

Рис. 3.2. Схема соединения звездой в четырехпроводной цепи: N, n – нейтральныеточкиисточника иприемникасоответственно; N – n – нейтральный провод;
А – а, В – b, C – c – линейные провода;
ĪА, ĪВ, ĪС – комплексныефазныеилинейныетокиодновременно, ихсовокупность представляетсобойтрехфазнуюсистемутоков; ĪN – комплексный ток в нейтральном проводе;
U АВ , UBC , UСА – линейные напряжения источника;
U А = U АN , UB = UBN , UC = UCN – фазные напряжения источника; Uab , Ubc , Uca – линейные напряжения приемника;
Ua = Uan , Ub = Ubn , Uc = Ucn – фазные напряжения приемника; UnN – напряжение между нейтральными точками;
U – падение напряжения в линейных проводах;
Zа , Zb , Zc – комплексные фазные сопротивления приемника;
ZN , ZПР – комплексныесопротивлениянейтральногоилинейныхпроводов.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
Ia |
= |
|
|
|
|
|
|
|
a |
|
|
= U aYa |
= |
|
|
|
|
|
|
|
|
An |
, |
|
|
|
|
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
Za |
|
|
|
Z A |
|
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
|
U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
U |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
Ib |
|
b |
|
= U |
bYb |
Bn |
, |
|
|
|
|
(3.5) |
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
Z b |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Z B |
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I |
|
|
= |
U |
с |
|
|
|
|
|
|
|
= |
U |
c |
, |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
|
|
= U |
Y |
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
с |
|
Z |
с |
|
|
|
|
|
|
|
|
|
|
с с |
|
|
Zс |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
= |
|
Nn |
= U NnYN |
|
= Ia + Ib + Ic , |
|
||||||||||||||||||||||||||||||||||||||||
I N |
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
Z N |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где Ya , Yb , Yc , YN – комплексные проводимости фаз приемника и нейтрального провода соответственно, Ya = 1/ Za , Yb = 1/ Zb ,
Yc = 1/ Zc , YN = 1/ ZN .
64
Напряжения ТЦ определяют по законам Кирхгофа и Ома, при этом
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
= |
U |
AYA + UBYB + UCYC |
, |
|
|
|
|
(3.6) |
||||||||||||||||||||||||
|
|
|
|
U |
Nn |
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
YA + YB + YC + YN |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||
U |
ab = Ua − Ub , Ubc = Ub − Uc , Uca = Uc − Ua , |
(3.7) |
откуда следует, что Uab + Ubc + Uca = 0 .
При симметричной системе ТЦ, соединенной звездой, справедливы соотношения
Uл = 3 Uф, Iл = Iф. |
(3.8) |
3.3. Соединение треугольником
При этом типе соединения конец каждой фазной обмотки соединен с началом следующей фазной обмотки, и так по кругу. Соединения фазных обмоток образуют трехфазную систему. Схема соединения и общепринятые условные положительные направления всех электрических величин показаны на рис. 3.3. В узлах А, В и С конец одной фазы соединен с началом другой, равно как и в узлах а, b и c приемника.
Линейные токи ĪA, ĪB, ĪC связаны с фазными токами Īab, Ībc, Īca соотношениями
ĪA = Īab – Īca, ĪВ = Ībc – Īab, ĪC = Īca – Ībc, |
(3.9) |
причем
ĪA + ĪВ + ĪC = 0. |
(3.10) |
65
Рис. 3.3. Схема соединения треугольником
Фазные токи в соответствии с законом Ома равны
|
|
= |
U |
ab |
, |
|
|
= |
Ubc |
, |
|
|
= |
Uca |
. |
(3.11) |
||||||
I |
ab |
I |
I |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||||
|
Zab |
bc |
|
Zbc |
ca |
|
Zca |
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
Связь между линейными напряжениями источника и приемника с учетом падения напряжения в линейных проводах при условии равенства их сопротивлений ZПР устанавливается нижеприведенными соотношениями:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U |
ab = U AB − ZПР (IA − IB ), |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
U |
bc = UBC − ZПР (IB − IC ), |
(3.12) |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
U |
ca = UCA − ZПР (IC − IA ). |
|
В ТЦ, соединенной треугольником, при симметричной нагрузке справедливы соотношения
Iл = 3 Iф, Uл = Uф. |
(3.13) |
66
3.4.Мощность трехфазной цепи
Втрехфазной цепи комплексную, полную, активную
иреактивную фазные мощности определяют как в однофазных цепях.
|
|
|
|
|
|
|
|
|
|
|
|
|
* |
= S |
e jφ = P + jQ , |
|||
|
S |
ф |
= U |
ф |
I |
|||||||||||||
|
|
|
|
|
|
|
|
ф |
|
ф |
ф |
ф |
||||||
S |
|
|
|
= |
|
|
|
|
= |
|
P2 |
+ Q2 , |
|
|||||
ф |
|
S |
ф |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
ф |
ф |
(3.14) |
|||
Pф = Re( |
|
|
|
ф ) = UфIф cosφ, |
||||||||||||||
S |
|
|||||||||||||||||
Qф = Im( |
|
ф ) = UфIф sin φ, |
|
|||||||||||||||
S |
|
где Iф* – сопряженный комплексный фазный ток.
Мощность трехфазного приемника или источника равна
|
3 |
|
|
|
|
|
|
|
3 |
|
|
3 |
|
|
||||||
|
|
|
|
= |
|
|
ф = Pф + j Qф = P + jQ, |
|
||||||||||||
S |
S |
|
||||||||||||||||||
|
|
|
|
|
|
n=1 |
n=1 |
|
n=1 |
|
(3.15) |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
P |
2 |
+ Q |
2 |
, P = Pф,Q = Qф. |
|
||
S = |
|
S |
|
= |
|
|
|
|||||||||||||
|
|
|
|
|
|
n=1 |
n=1 |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
При симметричном режиме трехфазной цепи |
|
|||||||||||||||||||
|
|
|
= 3 |
|
ф, S = 3UфIф = 3UлIл, |
|
||||||||||||||
|
S |
S |
|
|||||||||||||||||
|
P = 3Pф = 3UфIф cosφ = |
3UлIл cosφ, |
(3.16) |
|||||||||||||||||
|
Q = 3Qф = 3UфIф sin φ = |
3UлIл sin φ. |
|
67
ГЛАВА 4. ПЕРЕХОДНЫЕ ПРОЦЕССЫ
4.1. Физика переходных процессов
Переходные процессы возникают в электрических цепях при различных воздействиях, приводящих к изменению их режима работы, т.е. при действии различного рода коммутационной аппаратуры (например, ключей, переключателей для включения или отключения источника или приемника энергии, при обрывах в цепи, коротких замыканиях отдельных участков цепи и т.д.).
Физической причиной возникновения переходных процессов в цепях является наличие в них катушек индуктивности
иконденсаторов, т.е. индуктивных и емкостных элементов в соответствующих схемах замещения. Объясняется это тем, что энергия магнитного и электрического полей этих элементов не может изменяться скачком при коммутации в цепи.
Переходный процесс в линейной цепи описывается линейным дифференциальным уравнением. Для решения линейных дифференциальных уравнений с постоянными параметрами разработаны различные аналитические методы: классический, операторный и др. Первый обладает физической наглядностью
иудобен для расчета простых цепей, а другие упрощают расчет сложных цепей.
4.2. Классический метод расчета переходных процессов
Название «классический» отражает использование в нем решений дифференциальных уравнений с постоянными параметрами методами классической математики.
Расчет переходного процесса в цепи классическим методом включает следующие этапы:
1. Составляют систему уравнений на основе законов Кирхгофа, Ома, электромагнитной индукции и т.д., описывающих состояние цепи после коммутации, и путем исключения перемен-
68
ных получают одно дифференциальное уравнение, в общем случае неоднородное относительно искомого тока i или напряжения u. Для простых цепей получается дифференциальное уравнение первого или второго порядка, в котором в качестве искомой величины выбирают либо напряжение на емкостном элементе, либо ток в индуктивном элементе.
2. Cоставляют общее решение полученного неоднородного дифференциального уравнения цепи в виде суммы частного решения неоднородного дифференциального уравнения и общего решениясоответствующегооднородногодифференциальногоуравнения.
Применительно к электрическим цепям в качестве частного решения неоднородного дифференциального уравнения выбирают установившийся режим в рассматриваемой цепи (если он существует), т.е. постоянные токи и напряжения, если в цепи действуют источники постоянных ЭДС и токов, или синусоидальные напряжения и токи при действии источников синусоидальных ЭДС и токов. Токи и напряжения установившегося режима обозначают iу и uу и называют установившимися.
Общее решение однородного дифференциального уравнения описывает процесс у цепи без источников ЭДС и тока, который в связи с этим называют свободным процессом. Токи и напряжения свободного процесса обозначают icв и ucв и называют свободными, а их выражения должны содержать постоянные интегрирования, число которых равно порядку однородного уравнения.
Свободный процесс вызывается несоответствием между энергией, сосредоточенной в электрическом и магнитном полях емкостных и индуктивных элементов в момент времени, непосредственно предшествовавших коммутации, и энергией этих элементов при новом установившемся режиме в момент времени, непосредственно следующем за коммутацией. Энергия элементов не может измениться скачком, и ее постепенное изменение обусловливает переходный процесс.
69
3. В общем решении i = iу + icв, u = uу + ucв следует найти постоянные интегрирования.
Постоянные интегрирования определяют исходя из начальных условий, т.е. условий в цепи в начальный момент времени после коммутации. Коммутационные ключи считают идеальными, т.е. предполагают, что коммутация в заданный момент времени t происходит мгновенно. При таких коммутациях ток
виндуктивном элементе и напряжение на емкостном элементе
вначальный момент времени после коммутации t+ такие же, как
вмомент времени, непосредственно предшествовавший коммутации t–. Эти условия получаются из законов коммутации.
4.3. Законы коммутации
Законы коммутации утверждают, что напряжение на емкостном элементе и ток в индуктивном элементе не могут измениться скачком.
Доказательство закона коммутации, например для индуктивного элемента, следующее. Пусть в течение интервала времени от момента t1 до момента t2 ток в индуктивном элементе изменяется от значения iL(t1) до значения iL(t2). При этом средняя мощность изменения энергии магнитного поля индуктивного элемента будет равна
W |
= |
L iL2 (t2 ) − iL2 (t1 ) |
|
|
||
м |
|
|
|
. |
(4.1) |
|
2 |
|
t2 − t1 |
||||
t |
|
|
|
|
Если интервал времени t = t2 – t1, в течение которого происходит изменение тока в индуктивном элементе, стремится к нулю и iL(t2) ≠ iL(t1), то средняя мощность изменения энергии магнитного поля стремится к бесконечности.
Поскольку цепей бесконечно большой мощности не суще-
ствует, то изменение тока в индуктивном элементе скачком невозможно, как и напряжения на емкостном элементе. Этот вы-
70
