- •Содержание
- •Глава 1. Принципы, терминология и радиационная защита
- •Структурная организация тела человека
- •Системная анатомия
- •Классификация костей
- •Развитие и рост костей
- •Б. Терминология в рентгенографии
- •Плоскости, сечения и линии тела
- •Поверхности тела и его части
- •Рентгенографические проекции
- •Общие укладки тела
- •Специальные укладки
- •Дополнительные специальные проекционные термины
- •Термины направлений
- •Термины движения
- •Правильное употребление терминов
- •Рентгенографические критерии
- •Маркировка снимка и идентификационные данные пациента
- •Параметры экспозиции при рентгенографии и качество изображения
- •Оптическая плотность снимка
- •Контрастность
- •Геометрическое искажение изображения
- •Анодный пяточный эффект
- •Г. Правила выполнения укладок
- •Профессиональная этика и обращение с пациентом
- •Протокол и порядок проведения рентгенографии общего назначения
- •Основные проекции
- •Таблица стандартных размеров приемников изображения
- •Топографические ориентиры для укладок
- •Виды телосложения
- •Просмотр рентгенограмм
- •Д. Цифровая визуализация
- •Компьютерная томография (КТ)
- •Цифровая флюороскопия (ЦФ)
- •Прямая цифровая рентгенография (ПЦР)
- •Виды цифровой рентгенографии
- •Е. Радиационная защита
- •Традиционные дозиметрические величины и единицы
- •Радиационная защита персонала
- •Принцип ALARA
- •Рентгенография
- •Дозовая нагрузка при флюороскопии
- •Глава 2. Органы грудной клетки
- •Рентгеноанатомия
- •Грудная клетка
- •Дыхательная система
- •Гортань
- •Трахея
- •Правый и левый главные бронхи
- •Легкие
- •Рентгенограмма грудной клетки в прямой передней проекции
- •Средостение
- •Укладки
- •Укладка — общие вопросы
- •Инструкции по дыханию во время исследования
- •Укладка грудной клетки для боковой проекции
- •Критерии оценки рентгенограммы
- •Диафрагмирование
- •Клинические показания
- •Сводная таблица клинических показаний
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Задняя
- •Упражнения по рентгенограммам
- •Глава 3. Живот
- •Рентгеноанатомия
- •Рентгенография органов брюшной полости
- •Мышцы живота
- •Системы органов брюшной полости
- •Пищеварительная система
- •Мочевыделительная система
- •Брюшная полость
- •Квадранты и области
- •Топографические ориентиры
- •Укладки
- •Альтернативные методы исследования
- •Клинические показания
- •Сводная таблица клинических показаний
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Упражнения по рентгенограммам
- •Глава 4. Верхняя конечность
- •Рентгеноанатомия
- •Кисть и запястье
- •Суставы кисти
- •Кости запястья (запястье)
- •Дистальный отдел плечевой кости
- •Классификация суставов
- •Укладки
- •Укладка: общие положения
- •Увеличение экспозиции для загипсованной конечности
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Боковая (веерная)
- •Модифицированный метод Стечера
- •Лучевое отклонение кисти
- •Мост запястья
- •Предплечье
- •Локтевой сустав
- •Задняя
- •Плечевая кость
- •Латерография
- •Упражнения по рентгенограммам
- •Глава 5. Проксимальный отдел плечевой кости и плечевой пояс
- •Рентгеноанатомия
- •Плечевой пояс
- •Ключица
- •Лопатка
- •Классификация суставов
- •Укладки
- •Альтернативные методы исследования
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Плечо (не травма)
- •Плечо (травма)
- •Ключица
- •Лопатка
- •Упражнения по рентгенограммам
- •Глава 6. Нижняя конечность
- •Рентгеноанатомия
- •Суставы фаланг пальцев (межфаланговые) и костей плюсны
- •Кости предплюсны
- •Своды стопы
- •Голеностопный сустав
- •Коленный сустав
- •Классификация суставов
- •Укладки
- •Общие вопросы
- •Альтернативные методы исследования
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Пальцы
- •Стопа
- •Пяточная кость
- •Упражнения по рентгенограммам
- •Глава 7. Проксимальный отдел бедренной кости и тазовый пояс
- •Рентгеноанатомия
- •Бедренная кость
- •Тазовая кость
- •Малый и большой таз
- •Родовой канал
- •Сравнение мужского и женского таза
- •Упражнения по рентгенограммам
- •Классификация суставов
- •Укладки
- •Альтернативные методы исследования
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Упражнения по рентгенограммам
- •Глава 8. Шейный и грудной отделы позвоночника
- •Позвоночный столб
- •Анатомический обзор рентгенограмм
- •Укладки
- •Топографические ориентиры
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Задняя аксиальная
- •Упражнения по рентгенограммам
- •Глава 9. Поясничный отдел позвоночника, крестец и копчик
- •Рентгеноанатомия
- •Поясничные позвонки
- •Крестец
- •Копчик
- •Анатомический обзор рентгенограмм
- •Классификация суставов
- •Межпозвоночные отверстия и дугоотростчатые суставы
- •Укладки
- •Топографические ориентиры
- •Укладки — общие положения
- •Альтернативные методы исследования
- •Клинические показания
- •Задняя (или передняя)
- •Боковая
- •Исследование сколиоза
- •Упражнения по рентгенограммам
- •Глава 10. Кости грудной клетки — грудина и ребра
- •Рентгеноанатомия
- •Ребра
- •Сочленения грудной клетки
- •Укладки
- •Укладка грудины — общие вопросы
- •Укладка ребер
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Грудина
- •Ребра
- •Упражнения по рентгенограммам
- •Глава 11. Кости мозгового черепа
- •Рентгеноанатомия
- •Кости мозгового черепа
- •Лобная кость (лобная чешуя)
- •Теменные кости
- •Затылочная кость
- •Височные кости
- •Клиновидная кость
- •Решетчатая кость
- •Анатомический обзор рентгенограмм
- •Укладки
- •Линии укладки черепа
- •Альтернативные методы исследования
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Основные проекции
- •Боковая
- •Упражнения по рентгенограммам
- •Глава 12. Кости лицевого черепа
- •Рентгеноанатомия
- •Череп
- •Кости лицевого черепа (14)
- •Нижняя челюсть
- •Классификация суставов (череп и нижняя челюсть)
- •Глазницы
- •Анатомический обзор рентгенограмм
- •Укладки
- •Специальные проекции и анатомические взаимосвязи
- •Укладки — общие положения
- •Альтернативные методы исследования
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции
- •Боковая
- •Нижняя челюсть
- •Аксиолатеральная
- •Височно-нижнечелюстные суставы
- •Аксиолатеральная (по Шюллеру)
- •Упражнения по рентгенограммам
- •Глава 13. Придаточные пазухи носа, сосцевидные отростки и височная кость
- •Рентгеноанатомия
- •Придаточные пазухи носа
- •Верхнечелюстные пазухи
- •Остеомеатальный комплекс
- •Височные кости
- •Анатомический обзор рентгенограмм
- •Укладки
- •Альтернативные методы исследования
- •Аксиолатеральная косая (по Стенверсу)
- •Аксиолатеральная (по Шюллеру)
- •Упражнения по рентгенограммам
- •Рентгеноанатомия
- •Пищевод
- •Желудок
- •Распределение воздуха и бария в желудке
- •Двенадцатиперстная кишка
- •Пищеварение
- •Телосложение
- •Рентгенограммы верхнего отдела ЖКТ, демонстрирующие типы телосложения
- •Рентгенологические исследования
- •Контрастное вещество
- •Двойное контрастирование
- •Оборудование для рентгенографии и флюороскопии (Р/Ф)
- •Радиационная защита при флюороскопии
- •Цифровая флюороскопия (ЦФ)
- •Эзофагография
- •Клинические показания для эзофагографии
- •Выявление пищеводного рефлюкса
- •Исследование верхнего отдела ЖКТ
- •Альтернативные методы исследования
- •Результаты опроса по США и Канаде
- •Левая передняя косая укладка
- •Правая передняя косая укладка
- •Левая задняя косая укладка
- •Глава 15. Нижний отдел желудочно-кишечного тракта
- •Рентгеноанатомия
- •Тонкая кишка
- •Толстая кишка
- •Рентгенологические исследования
- •Исследование тонкой кишки
- •Высокая клизма
- •Подготовка к исследованию
- •Введение клизменного наконечника
- •Выполнение флюороскопии
- •Эвакуационная проктография — дефекография
- •Ирригоскопия при колостомии
- •Альтернативные методы исследования
- •Укладки
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции и укладки
- •Исследование тонкой кишки
- •Левая передняя косая укладка
- •Глава 16. Желчный пузырь и желчные протоки
- •Рентгеноанатомия
- •Печень
- •Желчный пузырь и желчные протоки
- •Типы телосложения и варианты расположения желчного пузыря
- •Пероральная холецистография
- •Желчные камни
- •Хронический холецистит
- •Стеноз желчных протоков
- •Пероральная холецистография
- •Ультразвуковое сканирование (УЗИ)
- •Интраоперационная холангиография
- •Лапароскопическая холецистэктомия
- •Послеоперационная холангиография с Т-зондом
- •Чрескожная чреспеченочная холангиография
- •Эндоскопическая ретроградная холангиопанкреатография (ЭРХПГ)
- •Сводная таблица методов исследования желчной системы
- •Альтернативные методы исследования
- •Результаты опроса по США и Канаде
- •Левая передняя косая укладка
- •Правая боковая латерографическая укладка (передняя проекция)
- •Рентгеноанатомия
- •Мочевыделительная система
- •Почки
- •Процесс мочеобразования
- •Анатомический обзор (рентгенограммы)
- •Урография
- •Контрастные средства
- •Побочные эффекты
- •Реакция на контрастные вещества
- •Внутривенное введение контрастного вещества
- •Экскреторная внутривенная урография (ВВУ)
- •Клинические показания
- •Компрессия мочеточников
- •Процедура внутривенной урографии (ВВУ)
- •Альтернативные методы исследования
- •ВВУ при гипертензии
- •Краткое описание методов исследования мочевыделительной системы
- •Альтернативные методы исследования
- •Укладки
- •Результаты опроса по США и Канаде
- •Основные и специальные проекции и укладки
- •Цистография
- •Боковая укладка
- •Цистоуретрография
- •Глава 18. Маммография
- •Рентгеноанатомия
- •Стандарты качества маммографии
- •Анатомия поверхности молочной железы
- •Методы локализации
- •Анатомия молочной железы в сагиттальном сечении
- •Классификация молочных желез
- •Укладки
- •Укладки и технические вопросы
- •Рентгеновская трубка
- •Компрессия
- •Пленочная маммография
- •Цифровая маммография
- •Альтернативные методы исследования
- •Магнитно-резонансная томография (МРТ)
- •Радионуклидное исследование
- •Клинические показания
- •Результаты опроса по США и Канаде
- •Упражнения по рентгенограммам
- •Глава 19. Рентгенография травмы с помощью мобильных аппаратов
- •Альтернативные методы исследования
- •Терминология травмы костной системы
- •Терминология положения отломков при переломах
- •Типы переломов
- •«Именные» переломы
- •Дополнительные типы переломов
- •Репозиция кости после перелома
- •Принципы выполнения укладок и использования растров
- •Использование растров
- •Правила использования растров
- •Мобильные рентгеновские аппараты
- •Типы мобильных аппаратов
- •Мобильные рентгеновские аппараты, работающие от батарей
- •Стандартные мобильные рентгеновские аппараты
- •Мобильные рентгеновские аппараты со штативом типа С-ДУГА для цифровой флюороскопии
- •Радиационная защита
- •Укладки
- •Глава 20. Рентгенография в педиатрии
- •Введение и общие принципы работы с ребенком
- •Возраст понимания и сотрудничества
- •Знакомство и подготовка ребенка и родителей
- •Заявление о плохом обращении с ребенком
- •Фиксация
- •Устройство Pigg-O-Stat
- •Пеленание или обертывание с помощью простыней и полотенец
- •Альтернативные методы исследования
- •Клинические показания
- •Грудная клетка
- •Задняя/передняя проекция: грудная клетка
- •Боковая проекция: органы грудной клетки
- •Верхние конечности
- •Нижние конечности
- •Задняя и боковая проекции: нижние конечности
- •Различия между детьми и взрослыми
- •Подготовка пациента к процедурам с контрастным веществом
- •Живот
- •Латерография в положении лежа на спине
- •Микционная цистоуретрография (МЦУГ)
- •Глава 21. Ангиография и интервенционные процедуры
- •Рентгеноанатомия
- •Компоненты циркуляторной системы
- •Артерии мозга
- •Вены мозга
- •Лимфатическая система
- •Обзор
- •Оборудование для ангиографии
- •Альтернативные методы исследования
- •Специальные виды ангиографии
- •Церебральная ангиография
- •Ангиография сосудов грудной клетки
- •Ангиокардиография
- •Абдоминальная ангиография
- •Периферическая ангиография
- •Лимфография
- •Интервенционные процедуры
- •Определение и цели
- •Сосудистые интервенционные процедуры
- •Эмболизация
- •Чрескожная транслюминальная ангиопластика и установка стента
- •Установка стент-графта
- •Установка катетеров для внутривенных вливаний
- •Чрезъяремное внутрипеченочное портокавальное шунтирование (ЧВПШ)
- •Тромболизис
- •Инфузионная терапия
- •Извлечение инородных внутрисосудистых тел
- •Несосудистые интервенционные процедуры
- •Чрескожная вертебропластика
- •Стентирование толстой кишки
- •Нефростомия
- •Чрескожное дренирование желчных путей (ЧДЖП)
- •Чрескожное дренирование брюшных абсцессов
- •Чрескожная игловая биопсия
- •Чрескожная гастростомия
- •Литература
- •Основные принципы
- •Типичные компьютерные томографические системы
- •Принципы реконструкции изображения
- •Компьютерная шкала оттенков серого цвета и плотность тканей
- •Толщина среза и перемещение стола
- •Питч в объемных (спиральных) сканерах
- •Рентгеноанатомия
- •Макроскопическая анатомия ЦНС — головной и спинной мозг
- •Оболочки головного и спинного мозга
- •Передний мозг
- •Субарахноидальные цистерны
- •Средний мозг и ромбовидный мозг
- •Серое вещество и белое вещество
- •Компьютерная томография головы
- •Компьютерная томография грудной клетки
- •Компьютерная томография живота и таза
- •КТ-исследование живота и таза
- •Контрастные препараты
- •Глава 23. Дополнительные диагностические методы
- •Артрография
- •Введение
- •Артрография коленного сустава
- •Укладки
- •Артрография плечевого сустава
- •Гистеросальпингография
- •Введение
- •Укладки
- •Миелография
- •Укладки
- •Шейный отдел
- •Грудной отдел
- •Сиалография
- •Укладки
- •Орторентгенография
- •Основные методы костной денситометрии
- •Количественная компьютерная томография
- •Количественное ультразвуковое сканирование
- •Традиционная томография
- •Центр вращения
- •Область нерезкости
- •Варианты традиционной томографии
- •Глава 24. Дополнительные лучевые диагностические и терапевтические методы
- •Радионуклидные методы
- •Введение и определение
- •Клиническое применение
- •Персонал для выполнения радионуклидного исследования
- •Лучевая терапия
- •Введение и определение
- •Персонал для выполнения УЗИ
- •Клиническое применение
- •Введение и определение
- •Физические принципы МРТ
- •Прецессия
- •Взаимодействие радиосигнала с прецессирующим ядром
- •Резонанс
- •Градиентные магнитные поля
- •Многослойное изображение
- •Компоненты магнитно-резонансного томографа
- •Магниты
- •Градиентные катушки
- •Электронная система обеспечения
- •Компьютер и дисплей
- •Клиническое применение
- •Противопоказания
- •Подготовка пациента
- •Снижение тревожности пациента
- •Контроль состояния пациента
- •Основные меры предосторожности
- •Профессиональная вредность
- •История болезни пациента
- •Контрастные вещества
- •Внешний вид анатомических структур
- •Плоскости ориентации
- •Примеры МРТ-исследований
- •Исследование головного мозга
- •Исследование позвоночника
- •Исследование суставов и конечностей
- •Исследование органов брюшной полости и малого таза
- •Терминология
- •Литература по МРТ
- •А. Рентгеновская пленка и усиливающие экраны
- •Строение рентгеновской пленки
- •Спектральная чувствительность рентгеновской пленки
- •Форма «зерна» галогенида серебра и ее влияние на свойства пленки
- •Эмульсии с плоскими зернами галогенидов и их преимущества
- •Т-МАТ эмульсии КОДАК
- •Эффект кроссовера («crossover»)
- •Усиливающие экраны
- •Люминесценция, флюоресценция и фосфоресценция
- •Строение усиливающего экрана
- •Коэффициент усиления
- •ЗАО «РЕНЕКС», г. Новосибирск
- •Усиливающие экраны и кассеты
- •Б. Фотообработка рентгеновской пленки
- •Ручная и автоматическая фотообработка пленки
- •Анализ временных затрат
- •Эффективность работы рентгенолаборанта
- •Преимущества ручного метода
- •Устройство бака-танка для ручной обработки рентгеновской пленки
- •Сушильный шкаф
- •Технология ручной обработки пленки
- •Преимущества автоматического метода
- •Закон эквивалентности экспозиции и его нарушение
- •Устройство проявочной машины
- •Загрузочный лоток
- •Система регенерации растворов
- •Транспортная система
- •Длительность цикла обработки пленки
- •Обработка маммографической пленки
- •Система циркуляции и нагрева химикатов
- •Система подачи воды для промывки пленки
- •Модуль сушки пленки
- •Проблемы при использовании проявочной машины
- •Артефакты, возникающие при фотообработке рентгеновской пленки
- •Контроль качества фотопроцесса
- •Качество рентгеновского изображения
- •Негатоскопы
- •Литература
- •В. Оборудование для оснащения рентгеновского кабинета
- •История завода ВИЛЛА СМ
- •ВИЛЛА СИСТЕМИ МЕДИКАЛИ в России
- •Высокочастотный рентгеновский генератор G100
- •Разновидности рентгеновских генераторов
- •О проекциях, описанных в Руководстве
- •Система автоматического контроля экспозиции (АКЭ)
- •Ионизационные камеры для системы АКЭ
- •Дозовая нагрузка на пациента — терминология и принципы
- •Дозиметрия на рентгеновском генераторе G100
- •Рентгеновские излучатели
- •Рентгеновские трубки
- •Поворотные столы штативы (первое рабочее место)
- •Поворотный стол-штатив VISION (ВИЖН)
- •Аппараты на три рабочих места
- •Усилитель рентгеновского изображения (УРИ)
- •Цифровые системы получения и обработки рентгеновского изображения
- •Устройство цифровой системы и ее интеграция с рентгеновским аппаратом
- •Цифровые системы семейства DIVA (ДИВА)
- •Сравнение цифровой системы и АРМ-рентгенолога
- •Дистанционно управляемые (ДУ) столы-штативы
- •Рентгеновские аппараты для стоматологии
- •Дентальный снимочный аппарат ENDOS (ЭНДОС)
- •Маммограф МЕЛОДИ
- •Завод TECHNIX, Италия
- •Мобильные рентгеновские аппараты серии TMS
- •Мобильные рентгеновские аппараты со штативом С-ДУГА серии ТСА
- •Средства радиационной защиты ЗАО РЕНЕКС, г. Новосибирск
- •Глава 2. Грудная клетка
- •Глава 3. Брюшная полость
- •Глава 4. Верхняя конечность
ПРАВАЯ ПЕРЕДНЯЯ КОСАЯ (ППК) УКЛАДКА: ГРУДИНА
Выявляемая патология |
Грудина |
||
Патология грудины, включая переломы и |
ОСНОВНЫЕ ПРОЕКЦИИ |
||
• |
В ППК укладке |
||
воспалительные процессы. |
|||
• |
В боковой укладке |
||
Технические условия исследования |
|
24 |
|
|
|
• |
Размер кассеты 24 |
х 30 см, расположе |
|
|
|
|||||
|
ние продольное. |
|
|
|
|
|
30 |
|
|
|
• Подвижный или неподвижный растр. |
|
|
||||||||
|
|
|
||||||||
• |
Длительность экспозиции минимум 3 с, |
|
|
|
||||||
|
если используется метод «дыхания во |
|
|
|
||||||
|
время экспозиции». |
|
|
|
|
|
|
Использование |
||
• |
65 ± 5 кВ. |
кВ мАс КД СД |
|
экспонометра (АКЭ) |
||||||
• |
Уставки и дозы: |
см |
|
не рекомендовано |
||||||
29 |
65 |
15 |
4490 |
320 |
Щитовидная железа 20 |
|
||||
|
|
Молочная железа |
90 |
|
мкГр
Радиационная защита
Защитная юбка или передник (гонадная защита).
Укладка пациента:
• Пациент стоит прямо (предпочтительно), руки расположены свободно вдоль тела или лежит полупронационно, с неболь шой ротацией; правая рука лежит вдоль тела, левая — под нята.
Укладка снимаемой области
•Грудная клетка пациента должна быть повернута на 15-20° вправо, прочая сторона грудной клетки прилегает к стойке снимков (или деке стола), образуя правую переднюю косую укладку (см. примечание 1).
•Ось грудины должна находиться в одной плоскости со сред ней линией кассеты и пучка рентгеновского излучения (по вертикальной линии перекрестья светового поля глубинной диафрагмы, см. рис. 10-18).
•Верхний край кассеты должен быть расположен на 4 см выше яремной вырезки.
Центральный луч
•ЦЛ перпендикулярен кассете.
•ЦЛ направлен на середину грудины (середина между ярем ной вырезкой и мечевидным отростком).
•Минимальное РИП - 100 см.
Диафрагмирование выполняется по области грудины. Шири на поля снимка примерно 13 см.
Дыхание. Рекомендуется использовать метод «дыхания во время экспозиции», если об этом можно договориться с паци ентом. Если это невозможно, то выполняйте снимок, приостано вив дыхание пациента на выдохе.
Примечание 1. Поворот: большую, глубокую грудную клетку следует поворачивать на больший угол, чем плоскую неглубо кую. При этом изображение грудины будет смещено в сторону от позвоночника в однородную тень сердца. Для определения нужного угла поворота положите ладони на грудину и позво

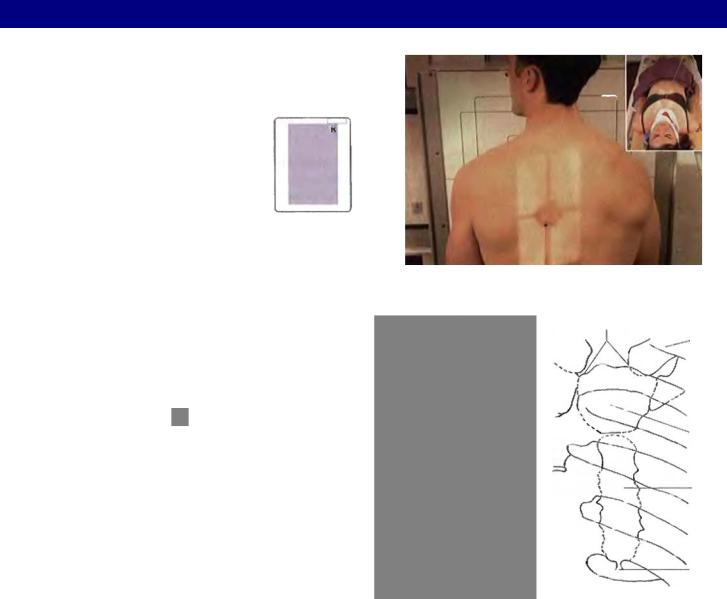

Рис. 10-18. Правая передняя косая укладка грудины в положении пациента стоя. (На вставке — наклонное направление ЦЛ).
Грудиноключичные суставы
Kлючица
Рукоятка
грудины
Тело
грудины
|
Мечевидный |
|
отросток |
Рис. 10-19. Рентгенограмма |
Рис. 10-20. Анатомическая схема |
грудины в ППК |
грудины в ППК |
ночник пациента и удостоверьтесь, что эти две точки не нало жатся друг на друга по ходу лучей от рентгеновской трубки.
Примечание 2. Альтернативы.
•Если ППК укладка не может быть выполнена из-за состояния пациента, то ее может заменить левая задняя косая (ЛЗК) ук ладка.
•Если пациента нельзя поворачивать, то можно наклонить ЦЛ на
15-20° в сторону правой стороны пациента, чтобы изображение грудины оказалось в тени сердца (см. вставку на рис. 10-18).
• Если используется кассета с неподвижным растром (или но симый кассетодержатель), то ее (его) следует размещать по перечно, чтобы избежать эффекта экранирования растром.
Критерии оценки рентгенограммы |
|
|
Видимые анатомические структуры. • Грудина должна |
|
Параметры экспозиции. • Оптимальный контраст и плот |
быть видна в тени сердца. |
|
ность снимка обеспечат ясную визуализацию контура груди |
Укладка. • Правильный поворот тела пациента должен ис |
|
ны, видимого через очертания ребер на фоне легких и сер |
ключить изложение изображений позвоночника и грудины |
|
дца. Края костей должны быть резкими, а легочный рису |
Диафрагмирование и ЦЛ. • Грудина должна быть расположе |
|
нок — размыт (если используется метод «дыхания во время |
на по центру снимка, границы области диафрагмирования долж |
|
экспозиции»). |
ны находиться на небольшом расстоянии от краев грудины. |
|
|

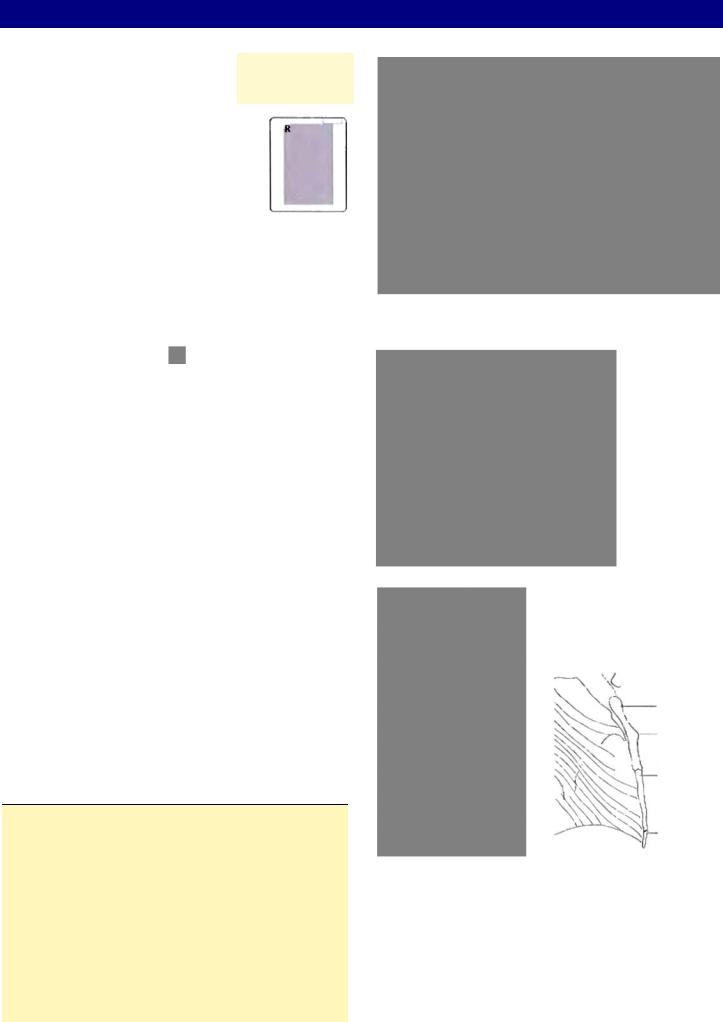

БОКОВАЯ УКЛАДКА (ПРАВАЯ (П) или ЛЕВАЯ (Л)): ГРУДИНА
Выявляемая патология
Патология грудины, включая переломы и воспалительные процессы.
Технические условия исследования
•Размер кассеты — 24 х 30 см, располо жение продольное, или 35 х 43 см.
•Подвижный или неподвижный растр.
•От 70 до 75 кВ.
•Уставки и дозы:
Грудина
ОСНОВНЫЕ ПРОЕКЦИИ
•ППК
•Боковая
24 (35)
30
(43)
см |
кВ мАс КД СД |
|
Использование |
|||
29 |
70 |
80 |
2080 |
640 |
Щитовидная железа 20 |
экспонометра (АКЭ) |
Молочная железа 450 |
||||||
|
|
|
|
|
мкГр |
не рекомендуется |
|
|
|
|
|
|
Радиационная защита
Защитная юбка или передник (гонадная защита).
Укладка пациента:
• Пациент стоит прямо (предпочтительно) или лежит горизон тально, на боку.
Укладка снимаемой области
Вертикальная укладка
• Пациент стоит или вертикально сидит, руки отведены назад за спину.
Горизонтальная укладка, лежа на боку
•Пациент лежит ид боку, руки подняты над головой, плечи от ведены назад.
•Верхний край кассеты должен быть расположен на 4 см выше яремной вырезки.
•Ось грудины должна находиться в одной плоскости со сред ней линией кассеты и пучка рентгеновского излучения (по вертикальной линии перекрестья светового поля диафрагми рования, рис. 10-21).
•Укладка должна быть истинно боковой, без ротации тела.
Центральный луч
•ЦЛ перпендикулярен кассете.
•ЦЛ направлен на середину грудины (середина между ярем ной вырезкой и мечевидным отростком).
•Рекомендованное РИП — от 150 до 180 см для уменьшения геометрических искажений из-за увеличения, вызванного большим РОП. Нели РИП 100 см, то мы рекомендуем исполь зовать кассету большого размера — 35 х 43 см для компенса ции эффекта увеличения.
•ЦЛ направлен на центр кассеты.
Диафрагмирование выполняется с 4-х сторон в области гру дины.
Дыхание. Рекомендуется выполнять снимок, приостановив ды хание пациента на вдохе.
Критерии оценки рентгенограммы
Видимые анатомические структуры. • Должна быть видна вся грудина с минимальным наложением мягких тка ней.
Укладка. • Правильная укладка пациента без ротации дает следующий результат: изображение грудины не накладывается на плечевую кость, кости плечевого пояса и мягкие ткани, окру жающие грудину, и ребра.
Диафрагмирование и ЦЛ. • Грудина должна быть распо ложена по центру снимка, границы области диафрагмирова ния должны находиться на небольшом расстоянии от краев грудины.
Параметры экспозиции. • Оптимальный контраст и плот ность снимка обеспечат ясные контуры всей грудины. От сутствие движения даст четкие контуры костей.
Рис. 10-21. Боковая укладка о положении пациента стоя. (На встав ке — укладка пациента в положении лежа на боку.)
Рис. 10-22.
Латерография в положении паци ента лежа на спине
Рукоятка
грудины
Угол
грудины
Тело
грудины
Мечевидный
отросток
Рис. 10-23. Рентгенограмма Рис. 10-24. Анатомическая схема грудины в боковой проекции грудины в боковой проекции
Примечание: большие молочные железы должны быть по не обходимости отведены в сторону бандажом.
Альтернатива (рис. 10-22): может быть выполнена латерог рамма в положении пациента лежа на спине.
Книга рекомендована к покупке и прочтению разделом по лучевой диагностике сайта https://meduniver.com/
ПЕРЕДНЯЯ ПРОЕКЦИЯ: ГРУДИНОКЛЮЧИЧНЫЕ СУСТАВЫ
Выявляемая патология |
|
Грудинноключичные суставы |
||
Патология или повреждение |
суставов, |
ОСНОВНЫЕ ПРОЕКЦИИ |
|
|
вывих. |
|
• Прямая передняя |
|
|
|
• Косая |
|
|
|
|
|
|
|
|
Технические условия исследования |
24 |
|||||||
• |
Размер кассеты 24 х 30 см, расположе |
|||||||
ние поперечное. |
|
|
|
|
|
18 |
|
|
• Подвижный или неподвижный растр. |
||||||||
• |
65 ± 5 кВ. |
см |
кВ мАс КД СД |
Гон. |
||||
• |
Уставки и дозы: |
20 |
65 |
30 |
2250 |
330 |
Щитовидная железа 30 |
|
|
|
Молочная железа 30 |
|
мкГр
Радиационная защита
Защитная юбка или передник (гонадная защита).
Укладка пациента:
•Пациент лежит на животе, лицо смотрит вниз (требуется по душка) или голова повернута в сторону. Руки над головой или лежат вдоль тела.
•Может быть выполнена передняя проекция в положении па циента стоя.
Укладка снимаемой области
•Средняя линия кассеты и ЦЛ пучка рентгеновского излуче ния должны лежать в срединной сагиттальной плоскости па циента.
•Грудная клетка пациента должна прилегать к деке стола (стойке снимков) без ротации.
•ЦЛ направлен на середину кассеты — на 7 см дистальнее ос тистого отростка С7 (на уровне Th2-Th3).
Центральный луч
•ЦЛ перпендикулярен кассете и направлен на область рас положения Th2—Th3, на 7 см дистальнее остистого отрост ка С7.
•Минимальное РИП — 100 см.
Диафрагмирование выполняется по области интереса.
Дыхание. Рекомендуется выполнять снимок, приостановив ды хание пациента на выдохе для получения однородной плотнос ти снимка.
Критерии оценки рентгенограммы
Видимые анатомические структуры. • Латеральные от делы рукоятки грудины и медиальные отделы ключиц долж ны быть видны латерально по отношению к позвоночнику, в тени ребер и легких.
Укладка. • Если плечи пациента равномерно прилегали к деке стола, без ротации, то грудиноключичные суставы будут находиться на одинаковом расстоянии от позвоночника.
Диафрагмирование и ЦЛ. • Cycтав должен быть распо ложен по центру снимка, границы области диафрагмирова ния должны находиться на небольшом расстоянии от краев снимка.
Параметры экспозиции. • Оптимальный контраст и плот ность снимка обеспечат ясные контуры рукоятки и меди альных отделов ключиц, видимые через очертания ребер на фоне легких. Отсутствие движения даст четкие контуры костей.

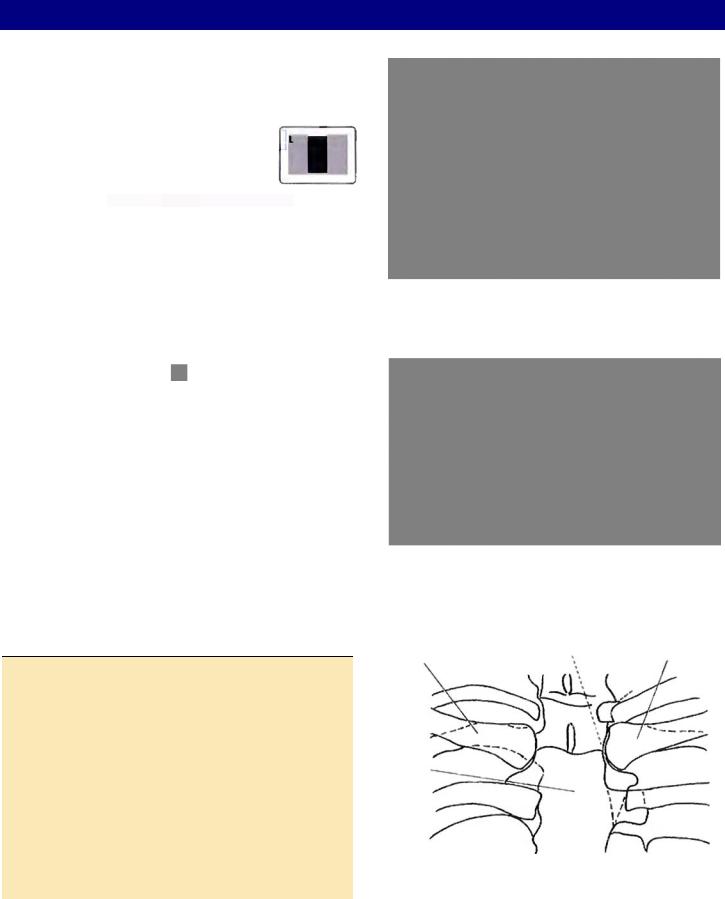

Рис. 10-25. Передняя укладка при двустороннем исследовании гру диноключичных суставов в положении пациента лежа на животе
Рис. 10-26. Двусторонняя рентгенограмма грудиноключичных суста вов
|
Левый грудиноключичный |
|
Правая ключица |
сустав |
Левая ключица |
|
Рукоятка
грудины
Рис. 10-27. Анатомическая схема грудиноключичных суставов
ПЕРЕДНЯЯ КОСАЯ УКЛАДКА (ППК или ЛПК): ГРУДИНОКЛЮЧИЧНЫЕ СУСТАВЫ
Снимки правого и левого грудиноключичного сустава
Выявляемая патология
Патологии или повреждение суставов, вывих. (Лучше всего получается изобра жение сустава со стороны, прилегающей к деке стола. Для визуализации другого сустава требуется меньший поворот тела (см. примечание).)
Грудиноключичный сустав
ОСНОВНЫЕ ПРОЕКЦИИ
•Прямая передняя
•Передняя проекция в ППК или ЛПК
24
Технические условия исследования |
|
|
||||||
• |
Размер кассеты - 18 х 24 см, располо |
18 |
||||||
|
жение поперечное. |
|
|
|
|
|
||
|
|
|
|
|
|
|
||
• |
Подвижный или неподвижный растр. |
|
||||||
• |
65 ± 5 кВ. |
см |
кВ мАс КД |
СД |
|
|
||
• |
Уставки и дозы: |
20 |
65 |
30 |
2250 |
330 |
Щитовидная железа 30 |
|
|
|
Молочная железа 30 |
мкГр
Радиационная защита
Защитная юбка или передник (гонадная защита).
Укладка пациента:
• Пациент лежит на животе с легким поворотом туловища (15°), рука со стороны пациента, прилегающей к деке стола, вытянута вдоль тела, другая рука поднята над головой.
Укладка снимаемой области
•Тело пациента повернуто на 15°, выровняйте грудную часть позвоночника и сдвиньте ее на 3-5 см от средней линии (кас сеты) в сторону поднятой части тела пациента.
•Направьте ЦЛ на центр кассеты.
Центральный луч
•ЦЛ перпендикулярен кассете.
•ЦЛ направлен на область Th2-Th3, на 7 см дистальнее С7 и на 3-5 см в сторону от срединной сагиттальной плоскости.
•Минимальное РИП — 100 см.
Диафрагмирование выполняется по области интереса. Дыхание. Рекомендуется выполнять снимок, приостановив ды хание пациента на выдохе для получения однородной плотнос ти снимка.
Альтернатива: (1) если диагностика этого требует, может быть выполнена задняя косая укладка (15°). (2) Косые проекции могут быть получены также при наклоне ЦЛ на 15° так, чтобы изображение сустава получилось в стороне от изображения позвоночника. Если используется кассета с неподвижным рас тром, то ее следует размещать поперечно, чтобы избежать эф фекта экранирования растром.
Примечание: при меньшем повороте тела пациента (5-10°) изображение верхнего сустава (поднятого относительно деки стола) может быть получено вплотную к изображению позво ночника.
Критерии оценки рентгенограммы Видимые анатомические структуры. • Должна быть
видна рукоятка, медиальные отделы ключиц и грудиноклю чичный сустав, расположенный ближе к деке стола. Укладка. • Правильный поворот тела пациента позволит избежать совмещения изображений исследуемого сустава и позвоночника.
Диафрагмирование и ЦЛ. • Сустав должен быть располо жен по центру снимка.
Параметры экспозиции. • Оптимальный контраст и плот ность снимка обеспечат ясную визуализацию сустава через ребра и легкие. Отсутствие движения даст четкие контуры костей.

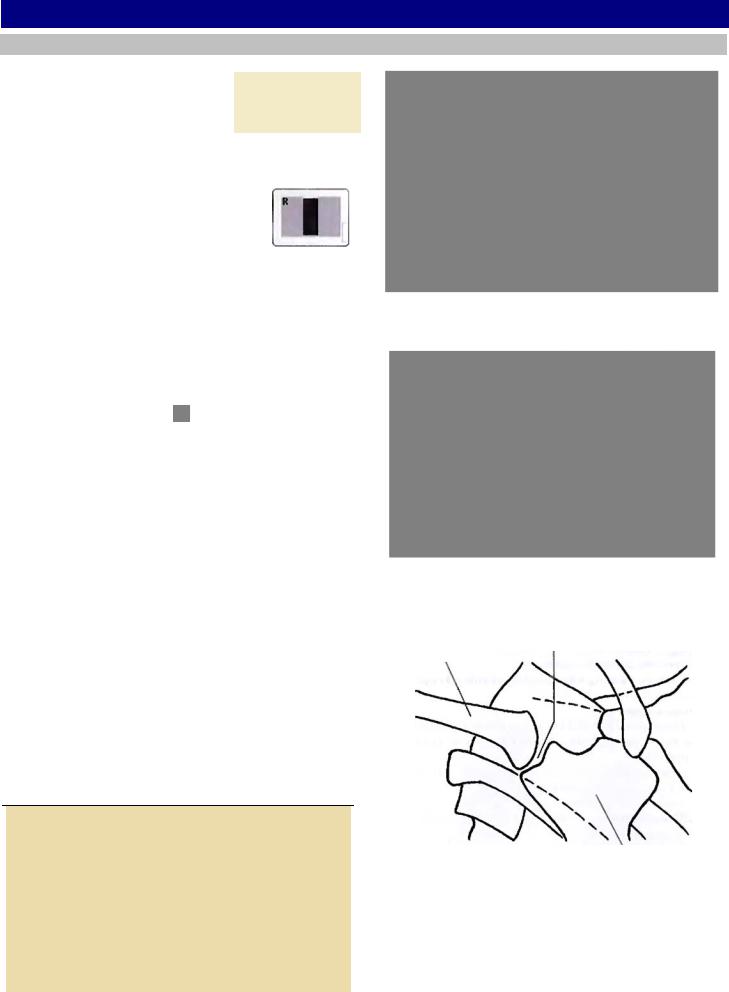

Рис. 10-28. 15° ППК укладка для получения снимка правого груди ноключичного сустава
Рис. 10-29. Рентгенограмма в 15° ППK укладке лучше визуализиру ет правый (нижний) сустав
Правый
грудиноключичный Правая сустав ключица
Рукоятка грудины
Рис. 10-30. Анатомическая схема грудиноключичного сустава в 15° ППК укладке
Книга рекомендована к покупке и прочтению разделом по лучевой диагностике сайта https://meduniver.com/
