-уровень потребления материально-технических ресурсов также является минимальным.

Основными недостатками являются:

-значительная общая продолжительность строительства

T= m∙t;

-возможно использование только комплексных бригад, специализированные бригады могут использоваться неравномерно;

-низкий коэффициент использования строительной техники;

-могут иметь место определенные трудности с обеспечением материально-техническими ресурсами.

2.Параллельный метод

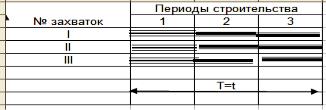

Рис. 1.7. График строительства объектов параллельным методом

Основным достоинством параллельного метода строительства объектов является минимальный срок строительства (Т = t). Однако, недостатки данного метода значительно существеннее. Можно отметить следующие моменты:

-значительное количество техники и рабочей силы, необходимое для реализации метода (R=r∙m);

-максимальное потребление ресурсов каждого вида в каждый конкретный момент времени (высокая единовременная потребность

вкомплектах землеройно-транспортных машин, монтажных кранах, строительных конструкциях определенного вида и т.д., необходимых для одновременного возведения m объектов);

-вид и номенклатура потребляемых ресурсов меняется.

3. Поточный метод

Поточный метод организации труда обеспечивает планомерный и ритмичный выпуск готовой строительной продукции на основе непрерывной и равномерной работы трудового коллектива постоянного состава. Исследованиями установлено, что применение поточной организации труда в среднем приводит:

31

-к сокращению времени использования машин до 19 %;

-к снижению себестоимости строительства на 4-5 %;

-к повышению производительности труда 8-10 %;

-к сокращению сроков строительства на 12-15 %. Преимущества поточной организации строительства становятся

очевидными в сравнении ее с последовательным и параллельным методами. Сочетая в себе достоинства последовательного и параллельного метода, поточная организация труда практически лишена свойственных им недостатков

Рис. 1.8. График строительства объектов поточным методом

Где tразв – время развертывания потока, tуст – время установившегося пока, tсв – время сворачивания потока.

При поточном методе строительства основной производственной единицей является бригада рабочих: специализированная или комплексная. Зоны, на которое разбивается здание или сооружение для создания фронта работ специализированной бригаде, называются захватками. Они выделяются при строительстве многоквартирных жилых домов, многопролетных промышленных зданий, протяженных инженерных сооружений и т.п. Разбивка здания на захватки обычно совпадает с его конструктивным делением на секции, пролеты, этажи, подъезды и другие объемно-планировочные элементы. Жилое или общественное здание можно разделить на рабочие зоны по вертикали или по горизонтали, промышленные объекты и линейные сооружения – по горизонтали.

32

разных захватках должна быть примерно одинаковой или отличаться не более чем на 15 %.

Для того, чтобы работы велись непрерывно, необходимо:

-расчленить процесс строительства здания или сооружения на ряд этапов в соответствии со специализацией исполнителей;

-поручить выполнение каждого этапа специализированной бригаде (звену);

-разделить фронт работ на захватки (с примерно равной продолжительностью выполнения работ на каждом этапе для создания ритма);

-совмещать строительные работы во времени и в пределах строительной площадки (с учетом технологии работ, условий строительства и соблюдения техники безопасности).

При строительстве зданий и сооружений могут быть организо-

ваны различные потоки: частные; специализированные; объектные

икомплексные.

Частные потоки организуются при выполнении простейших строительных процессов. Бригада разбивается на звенья, которые последовательно работают на ряде захваток. Звенья передвигаются с заданным ритмом, например, звено штукатуров, звено монтажников окон, звено отделочников и т.д.

Специализированные потоки образуются из нескольких частных потоков, связанных между собой общей технологией в пределах одной захватки. Конечным результатом такого потока является завершенный технологический процесс, например, возведение нулевого цикла, устройство кровли и т.д.

Объектные потоки организуются при возведении ряда однородных объектов, их конечной продукцией является полностью завершенные здания или сооружения.

Комплексный поток состоит из объектных потоков. Его конечной продукцией является комплекс зданий и сооружений или законченный элемент членения селитебной зоны.

В зависимости от продолжительности строительства потоки подразделяются на: кратковременные, долговременные и сквозные.

Кратковременный поток организуют при возведении зданий или сооружений, а также групп объектов, продолжительность строительства которых не превышает одного года.

Долговременный поток действует при сооружении объектов или комплексов, продолжительность строительства которых более одного года.

34

Сквозной или непрерывный поток включает изготовление конструкций, их транспортировку на строительную площадку и последующий монтаж в процессе возведения здания.

Поточное строительство может быть ритмичным и неритмич-

ным.

Ритмичные потоки в зависимости от продолжительности выполнения работ на захватках подразделяются на:

-равноритмичные потоки – это когда время выполнения работ на всех захватках одинаково;

-кратноритмичные потоки – ритмы не равны, но кратны;

-разноритмичные потоки, такие, у которых ритмы работы каждой бригады постоянны, но не равны и не кратны друг другу.

Неритмичные потоки подразделяются на потоки с:

-однородным изменением ритма (все специализированные потоки на однородных захватках имеют одинаковые ритмы, а на разных захватках – неодинаковые);

-неоднородным изменением ритма (ритмы всех специализированных потоков на всех захватках различны).

В практике строительства равноритмичные и кратноритмичные потоки достаточно редки, т.к. объемы строительно-монтажных работ будут существенно различаться даже у зданий, имеющих одинаковую конструктивную схему. Они могут быть организованы, когда на одной захватке работает только одна бригада или несколько бригад с одинаковым ритмом. Каждая новая бригада вступает в работу через промежуток времени, равный шагу потока и заканчивает ее

также с шагом, равным потоку tбр=k т.е. в равноритмичных потоках ритмы работы бригад одинаковы и равны ритму потока (k – шаг потока).

Рис. 1.12. Линейный график и циклограмма при равноритмичном потоке

35

На графике можно проследить зависимость между параметрами потока. Расчетная продолжительность производства строительных работ поточным методом состоит из трех периодов: развертывания, устойчивого (основного) и сворачивания.

tразв tуст m tбр m k ;

tcв (т 1) k ;

T tразв tуст tсв m k (т 1) k k (m n 1).

С учетом технологических и организационных перерывов продолжительность строительства будет определяться

T k (m n 1) tтех tорг

где Т – продолжительность строительства; t – продолжительность частного потока; m – количество захваток; n – количество бригад; tбр

– время работы бригады на одной захватке; k – ритм (шаг) потока, т.е. время, через которое на захватке начинает работать новая бригада; r – численность рабочих в бригаде; R – максимальное количество рабочих на объекте.

Таким образом, чем меньше ритм потока, тем меньше продолжительность строительства, при этом важно помнить:

-увеличение численности рабочих в звене (бригаде) не приводит к сокращению продолжительности строительства, т.к. ведет к сокращению производительности труда;

-при соотношении n > m поток не устанавливается.

При организации строительства поточным методом могут возникать ситуации, когда бригады выполняют работы с разным ритмом (рис.1.13). Бригада № 1 работает с ритмом 1 день, а бригада № 2 с ритмом 2 дня. Чтобы создать поток с постоянным ритмом, следует для всех бригад принять ритм равный 2 дням, т.к. темп работы второй бригады скажется на замедлении работ по всему объекту, в итоге общая продолжительность работ увеличится.

С целью сокращения сроков строительства организуется кратноритмичный поток с ритмом, равным одному дню. Вместо одной бригады ставятся две одинаковые на разные захватки. Ритмичность потока сохранится, а срок строительства останется неизменным, т.е. точно таким же, как и при равноритмичном потоке. Примером кратноричмичного потока может служить возведение нескольких объектов. Одна бригада возводит подземную часть, вторая и третья бригады – надземную часть, а четвертая выполняет отделочные работы.

36

мирование бригад, простои машин и механизмов из-за неисправности, перебои в снабжении материалами и энергоресурсами, неблагоприятные метеорологические условия нарушают ритм потока и приводят к простою бригад. Поэтому для бригад должны планироваться резервные работы, которые они должны выполнять в случае нарушения потока. Такие мероприятия позволяют уменьшить простои или ликвидировать их полностью.

Кроме того, в соответствии с принятой технологией возведения здания или сооружения различают строительные потоки: без совмещения работ (последовательная схема); с совмещением работ (па- раллельно-последовательная схема).

Для строительных потоков без совмещения работ каждая последующая работа может начинаться лишь по окончании предыдущей работы.

В потоках с параллельно-последовательной схемой организации работ каждая последующая работа может начинаться до завершения предыдущей работы, обычно это относится к частным потокам. На практике могут встречаться потоки, организованные по смешанной схеме.

С точки зрения членения производственного процесса и разделения труда между рабочими, участвующими в потоке, различают выполнение работ: поточно-операционное; поточно-расчлененное; поточно-комплексное.

Поточно-операционный способ применяют в отдельных звеньях. В этом случае производственный процесс между рабочими разделен по операциям, например, кирпичная кладка выполняется звеном “тройка”, где каждому из трех рабочих поручается выполнять определенную операцию (подача раствора, расстилание раствора, укладка кирпича в дело).

Поточно-расчлененным называется способ, при котором отдельные звенья бригады выполняют простые процессы на определенном участке или делянке, например, при устройстве рулонной кровли, где звенья ведут работы по устройству цементной стяжки и наклейке рулонного ковра.

Поточно-комплексный способ применяется при выполнении сложных процессов комплексными бригадами, где часто трудоемкость отдельных простых процессов различная, а члены бригады владеют несколькими смежными профессиями. Например, при возведении зданий или его элементов из монолитного железобетона.

38

1.5.2. Параметры строительного потока

Строительные потоки характеризуются временными, пространственными, технологическими, статическими и динамическими параметрами.

Временные параметры характеризуют развитие потока во времени, они определяют темп поточного строительства и достижение намеченного срока строительства. К временным параметрам строительного потока относятся:

-общая продолжительность работ по потоку – Т;

-суммарная продолжительность выполнения всех работ на одной захватке – Т1;

-суммарная продолжительность работы каждой бригады на всех захватках – Тбр;

-ритм бригады (продолжительность работы бригады на захватке) - tбр;

-ритм (шаг) потока, т.е. время, через которое на захватке начи-

нает работать новая бригада – k;

-технологический перерыв между смежными процессами (например, твердение бетона, сушка штукатурки и т.д.) – tтех;

-организационный перерыв – tорг;

-период развертывания потока – tраз;

-период устойчивого развития потока – tуст;

-период свертывания потока - tсв.

Пространственные параметры характеризуют развитие потока в пространстве, то есть в плане или по высоте. К пространственным параметрам потока относятся: фронт работ, делянка, захватка, ярус, объект (здание или сооружение).

Фронт работ – часть строительного объекта, необходимая и достаточная для размещения рабочих вместе с машинами, механизмами и приспособлениями для выполнения работ.

Делянка – часть фронта работ, отводимая для звена.

Захватка – часть здания, работы на котором выполняются бригадой постоянного состава с определенным ритмом.

Разбивку здания на захватки производят с учетом обеспечения необходимой устойчивости при условии самостоятельной работы в пределах захватки. Минимальные размеры захваток определяются сменной производительностью звена или специализированной бригады. Число захваток, на которое можно разбить объект в плане или

39

по высоте зависит от объемно-планировочных и конструктивных особенностей здания.

При проектировании комплексного потока в качестве захваток обычно принимаются отдельные объекты.

Ярус – часть объекта, образуемая при условном расчленении его по вертикали. Количество ярусов обусловлено архитектурноконструктивными решениями здания и зависит от технологических условий производства работ. Например, толщина слоя отсыпаемого грунта в насыпи при устройстве дорожного полотна, параметров применяемых строительных машин (высота подъема груза монтажным краном) или может быть продиктовано удобством производства работ (кирпичная кладка).

Технологические параметры характеризуют принятую технологическую схему строительного производства. К ним относятся число частных, специализированных, объектных или комплексных потоков, а также интенсивность потока.

Интенсивность потока – количество продукции, выпускаемой потоком за единицу времени, в натуральных показателях. Для частных и специализированных потоков это могут быть количество кубических метров бетона, укладываемого в день, число квадратных метров оштукатуриваемой поверхности и т.п.

Для потока в целом, в качестве таких показателей может выступить количество квадратных метров жилой, полезной или производственной площади, кубических метров здания, определяемых в процессе строительства в зависимости от степени готовности объекта.

Статические параметры являются исходными и не зависят от производственных условий.

К ним относятся:

-объем работ Vi ;

-трудоемкость работ Ai;

-стоимость работ Ci,выполняемых частными или специализированными потоками.

Динамические параметры определяются конкретными производственными условиями. К ним относятся:

-численность рабочих Ri;

-выработка одного рабочего в день Bi в стоимостном выражении на единицу измерения продукции;

-интенсивность потока в показателях Ii..
