- •СТРОИТЕЛЬНАЯ МЕХАНИКА
- •Тема практического занятия
- •Цели практического занятия научиться:
- •Цели практического занятия научиться:
- •Краткая сводка основных теоретических положений и рабочих формул
- •Виды статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Пример выделения элементов составной статически определимой конструкции
- •Монтажная схема составной статически определимой конструкции
- •Основа определения изгибающих моментов и поперечных сил в МШБ
- •Основа определения изгибающих моментов и поперечных сил в МШБ
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Задача
- •Дано
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Участок КN
- •Участок КN
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена AB
- •Расчет звена AB
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Проверка равновесия балки в целом
Расчет звена EK

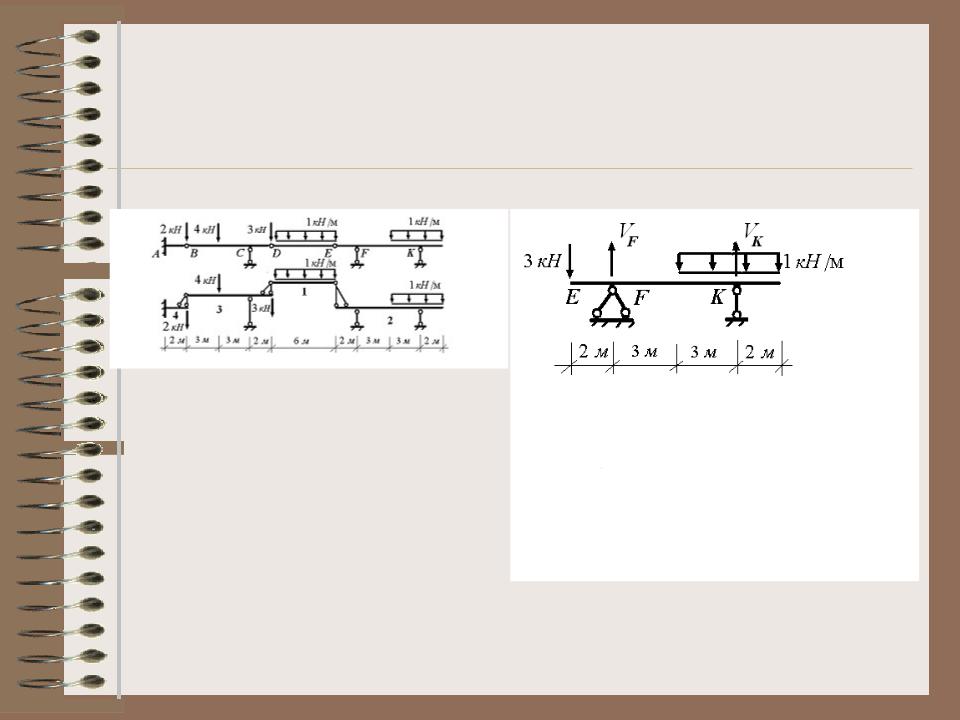

Схема нагружения
11.03.2021 |
ПГУ, кафедра механики |
101 |
Расчет звена EK

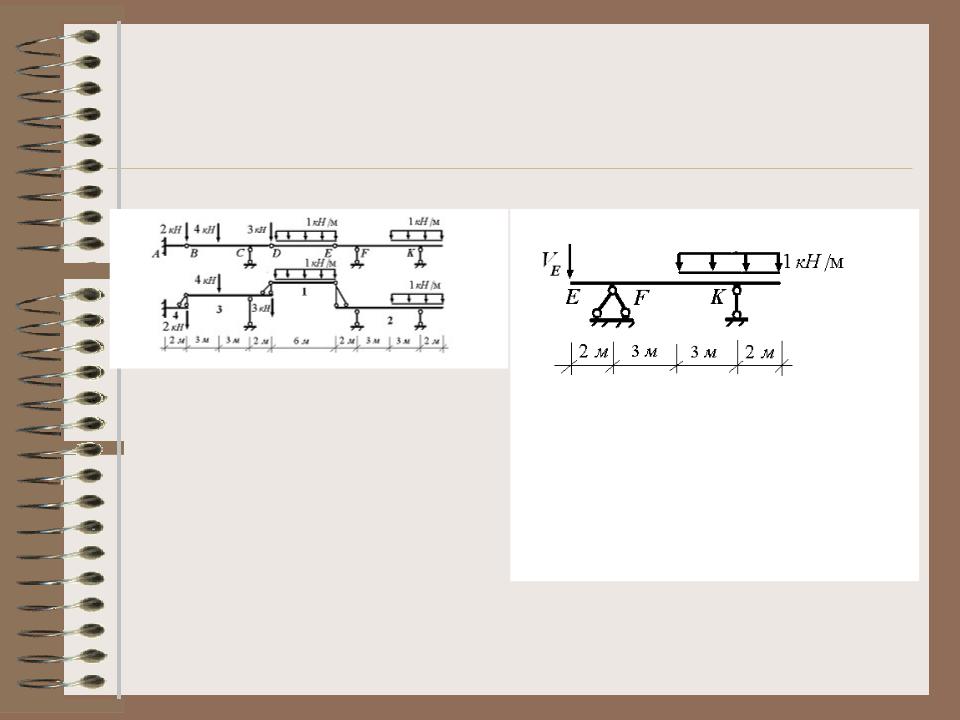

Схема нагружения
11.03.2021 |
ПГУ, кафедра механики |
102 |
Расчет звена EK
Схема нагружения
11.03.2021 |
ПГУ, кафедра механики |
103 |
Расчет звена EK
Определение опорных реакций
11.03.2021 |
ПГУ, кафедра механики |
104 |
Расчет звена EK
Определение опорных реакций
ΣMK = 0
11.03.2021 |
ПГУ, кафедра механики |
105 |
Расчет звена EK
Определение опорных реакций
ΣMK = 0 VF ·6
11.03.2021 |
ПГУ, кафедра механики |
106 |
Расчет звена EK
Определение опорных реакций
ΣMK = 0 VF ·6 3·8
11.03.2021 |
ПГУ, кафедра механики |
107 |
Расчет звена EK
Определение опорных реакций
ΣMK = 0 VF ·6 – 3·8
11.03.2021 |
ПГУ, кафедра механики |
108 |
Расчет звена EK
Определение опорных реакций
ΣMK = 0
VF ·6 – 3·8 1·3
11.03.2021 |
ПГУ, кафедра механики |
109 |
Расчет звена EK
Определение опорных реакций
ΣMK = 0
VF ·6 – 3·8 1·3·1.5
11.03.2021 |
ПГУ, кафедра механики |
110 |
