Файл:ПЗ №1 Определение внутренних усилий в МШБ.pptx
X
- •СТРОИТЕЛЬНАЯ МЕХАНИКА
- •Тема практического занятия
- •Цели практического занятия научиться:
- •Цели практического занятия научиться:
- •Краткая сводка основных теоретических положений и рабочих формул
- •Виды статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Пример выделения элементов составной статически определимой конструкции
- •Монтажная схема составной статически определимой конструкции
- •Основа определения изгибающих моментов и поперечных сил в МШБ
- •Основа определения изгибающих моментов и поперечных сил в МШБ
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Задача
- •Дано
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Участок КN
- •Участок КN
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена AB
- •Расчет звена AB
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Проверка равновесия балки в целом
Расчет звена BD
Определение внутренних усилий
Участок CD
11.03.2021 |
ПГУ, кафедра механики |
261 |
Расчет звена BD
Определение внутренних усилий
Участок CD (0 ≤ x ≤ 2
м)
11.03.2021 |
ПГУ, кафедра механики |
262 |
Расчет звена BD
Определение внутренних усилий
Участок CD (0 ≤ x ≤ 2
M = - |
|
м) |
|
|
|
|
|
6·x |
|
|
|
Q = 6 кН |
|
|
|
M(0) |
= |
M(2) = -12 кНм |
|
0 |
|
|
|
11.03.2021 |
ПГУ, кафедра механики |
263 |
|
Расчет звена BD
Построение эпюр внутренних усилий
Участок CD (0 ≤ x ≤ 2
M = - |
|
м) |
|
|
|
|
|
6·x |
|
|
|
Q = 6 кН |
|
|
|
M(0) |
= |
M(2) = -12 кНм |
|
0 |
|
|
|
11.03.2021 |
ПГУ, кафедра механики |
264 |
|
Расчет звена BD
Построение эпюр внутренних усилий
Участок CD (0 ≤ x ≤ 2
M = - |
|
м) |
|
|
|
|
|
6·x |
|
|
|
Q = 6 кН |
|
|
|
M(0) |
= |
M(2) = -12 кНм |
|
0 |
|
|
|
11.03.2021 |
ПГУ, кафедра механики |
265 |
|

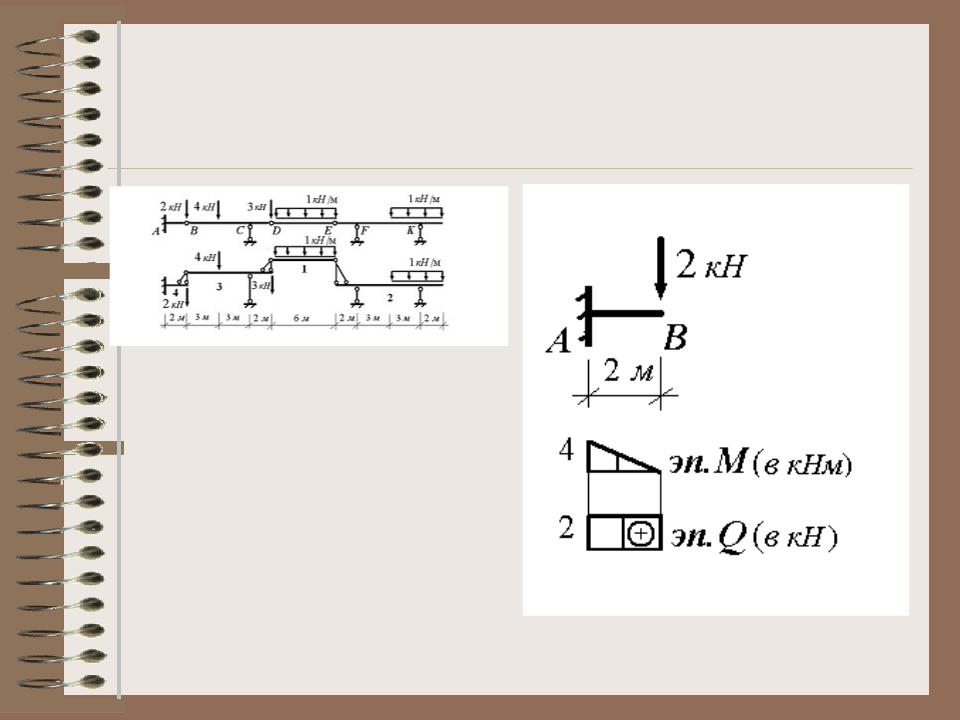

Расчет звена AB
Схема нагружения
11.03.2021 |
ПГУ, кафедра механики |
266 |
Расчет звена AB
Определение внутренних усилий
M = -
2·x
Q = 2 кН
(0 ≤ x ≤ 2 м)
M(0) = M(2) = -4 кНм 0
11.03.2021 |
ПГУ, кафедра механики |
267 |
M = -
2·x
Q = 2 кН
M(0) = 0
Расчет звена AB
Построение эпюр внутренних усилий
(0 ≤ x ≤ 2 м)
M(2) = -4 кНм
11.03.2021 |
ПГУ, кафедра механики |
268 |
M = -
2·x
Q = 2 кН
M(0) = 0
Расчет звена AB
Построение эпюр внутренних усилий
(0 ≤ x ≤ 2 м)
M(2) = -4 кНм
11.03.2021 |
ПГУ, кафедра механики |
269 |
Сводные эпюры внутренних усилий
11.03.2021 |
ПГУ, кафедра механики |
270 |
