- •СТРОИТЕЛЬНАЯ МЕХАНИКА
- •Тема практического занятия
- •Цели практического занятия научиться:
- •Цели практического занятия научиться:
- •Краткая сводка основных теоретических положений и рабочих формул
- •Виды статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Элементы геометрической структуры составных статически определимых конструкций
- •Пример выделения элементов составной статически определимой конструкции
- •Монтажная схема составной статически определимой конструкции
- •Основа определения изгибающих моментов и поперечных сил в МШБ
- •Основа определения изгибающих моментов и поперечных сил в МШБ
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Статический метод определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Некоторые общие правила определения внутренних усилий
- •Задача
- •Дано
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Образование монтажной схемы
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Восприятие нагрузки согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Порядок расчета согласно монтажной схеме
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена DE
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Участок КN
- •Участок КN
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена EK
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена BD
- •Расчет звена AB
- •Расчет звена AB
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Сводные эпюры внутренних усилий
- •Проверка равновесия балки в целом

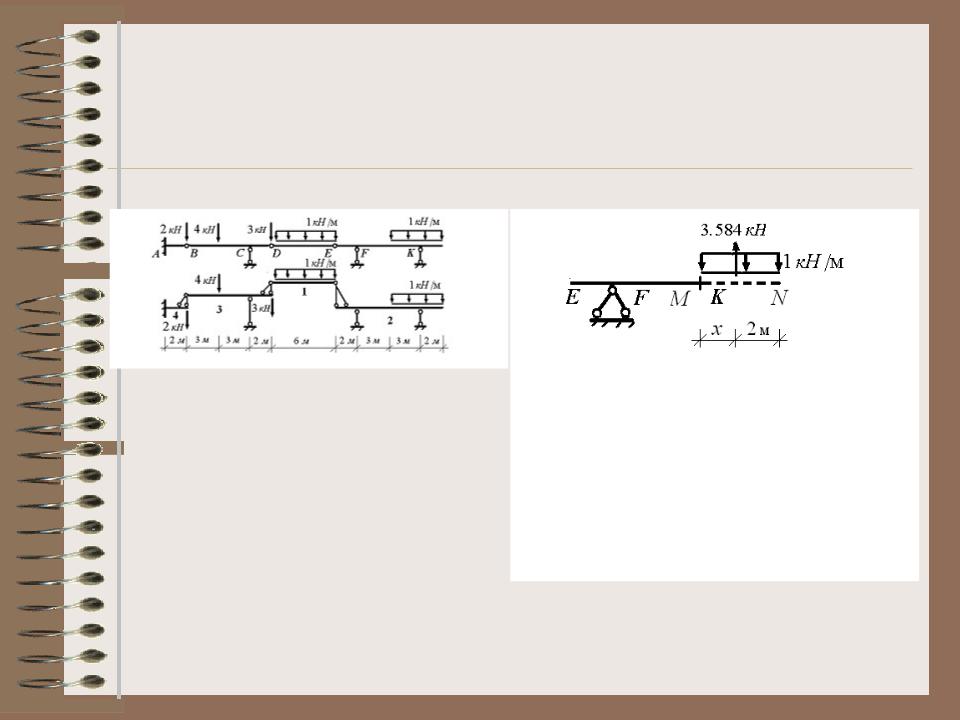

Расчет звена EK
Определение внутренних усилий
Участок MК
11.03.2021 |
ПГУ, кафедра механики |
171 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
м)
11.03.2021 |
ПГУ, кафедра механики |
172 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
M = |
м) |
|
11.03.2021 |
ПГУ, кафедра механики |
173 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
M = м)
3.584·x
11.03.2021 |
ПГУ, кафедра механики |
174 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
м)
M = 3.584·x 1·(x+2)
11.03.2021 |
ПГУ, кафедра механики |
175 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
M = 3.584·x м) 1·(x+2)·0.5·(x+2)
11.03.2021 |
ПГУ, кафедра механики |
176 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
M = 3.584·x - м) 1·(x+2)·0.5·(x+2)
11.03.2021 |
ПГУ, кафедра механики |
177 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
м)
M = 3.584·x - 0.5·(x+2)2
11.03.2021 |
ПГУ, кафедра механики |
178 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
м)
M = 3.584·x - 0.5·(x+2)2
Q =
11.03.2021 |
ПГУ, кафедра механики |
179 |
Расчет звена EK
Определение внутренних усилий
Участок MК (0 ≤ x ≤ 3
м)
M = 3.584·x - 0.5·(x+2)2 Q = 3.584
11.03.2021 |
ПГУ, кафедра механики |
180 |
