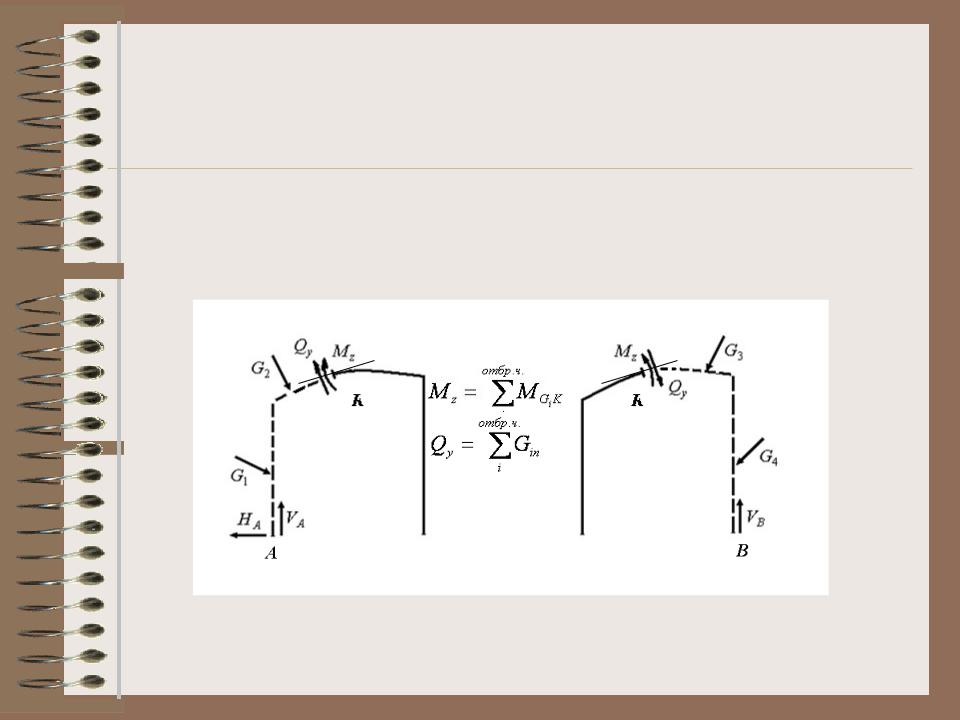

Статический метод определения внутренних усилий
2-ая разновидность
Отбрасывается левая |
Отбрасывается правая |
||
часть |
|
часть |
|
n |
τ |
n |
τ |
|
|
τ |
τ |
n |
n |
11.03.2021 |
ПГУ, кафедра механики |
31 |
Статический метод определения внутренних усилий
2-ая разновидность
Отбрасывается левая |
Отбрасывается правая |
часть |
часть |
11.03.2021 |
ПГУ, кафедра механики |
32 |
Статический метод определения внутренних усилий
2-ая разновидность
Отбрасывается левая |
Отбрасывается правая |
часть |
часть |
n |
n |
n |
n |
11.03.2021 |
ПГУ, кафедра механики |
33 |
Статический метод определения внутренних усилий
2-ая разновидность
Отбрасывается левая |
Отбрасывается правая |
часть |
часть |
11.03.2021 |
ПГУ, кафедра механики |
34 |
Статический метод определения внутренних усилий
2-ая разновидность
Отбрасывается левая |
Отбрасывается правая |
часть |
часть |
τ |
τ |
τ |
τ |
11.03.2021 |
ПГУ, кафедра механики |
35 |
Статический метод определения внутренних усилий
2-ая разновидность
Отбрасывается левая |
Отбрасывается правая |
часть |
часть |
11.03.2021 |
36 |
Некоторые общие правила определения внутренних усилий
При определении изгибающих моментов и поперечных сил будем пользоваться следующими правилами знаков.
Изгибающий момент M считается положительным, если он растягивает нижние волокна балок. В противном случае
он считается отрицательным.
11.03.2021 |
ПГУ, кафедра механики |
37 |
Некоторые общие правила определения внутренних усилий
При определении изгибающих моментов и поперечных сил будем пользоваться следующими правилами знаков.
На эпюрах M положительные ординаты откладываются вниз, отрицательные – вверх от оси балки. Таким образом, ординаты на эпюрах M будут всегда отложены со стороны растянутого волокна. Знаки на эпюрах M не проставляются.
11.03.2021 |
ПГУ, кафедра механики |
38 |
Некоторые общие правила определения внутренних усилий
При определении изгибающих моментов и поперечных сил будем пользоваться следующими правилами знаков.
Поперечная сила Q считается положительной если она вращает прилегающую часть балки по часовой стрелке. В противном случае она считается отрицательной.
11.03.2021 |
ПГУ, кафедра механики |
39 |
Некоторые общие правила определения внутренних усилий
При определении изгибающих моментов и поперечных сил будем пользоваться следующими правилами знаков.
На эпюрах Q положительные ординаты откладываются вверх, отрицательные – вниз от оси балки и обязательно проставляются знаки.
